Снятие
Внимание! Так как необходимо отвинтить правую опору двигателя, то для снятия необходим кран или домкрат, чтобы подпереть двигатель.
Слейте и соберите охлаждающую жидкость, см. п. 3.3.
Снимите компенсационный бачок охлаждающей жидкости, для этого снимите шланги и отвинтите бачок, он крепится двумя болтами.

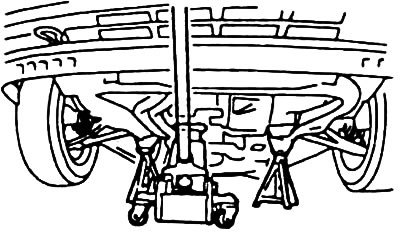

Подоприте домкратом двигатель под масляный поддон, используйте деревянные прокладки, чтобы исключить повреждения. Поднимайте домкрат до тех пор, пока двигатель не будет чуть-чуть приподнят.

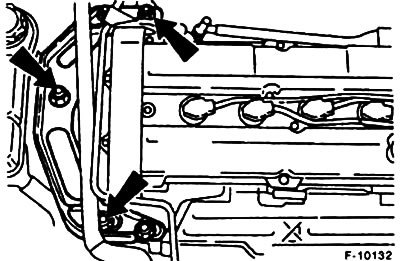

Отвинтите крепежные гайки на правом кронштейне двигателя. Снимите кронштейн.
Внимание! При этом двигатель необходимо подпереть, в противном случае он упадет вниз.

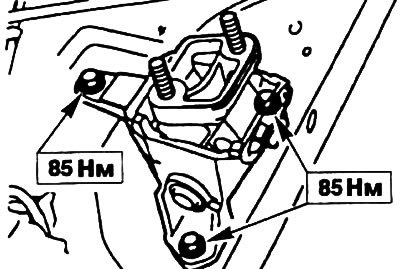

Отвинтите правую опору двигателя.
4-цилиндровый бензиновый двигатель
Снимите зубчатый ремень, см. п. 1.3.

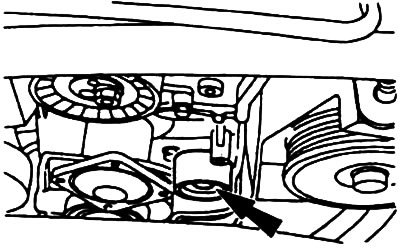

Отвинтите центральный болт направляющего ролика для зубчатого ремня рядом с насосом охлаждающей жидкости.
Подставьте под насос охлаждающей жидкости подходящий сосуд и соберите вытекающую жидкость.
Снимите шланг с патрубка насоса охлаждающей жидкости, прежде разожмите и сдвиньте крепежный хомутик.

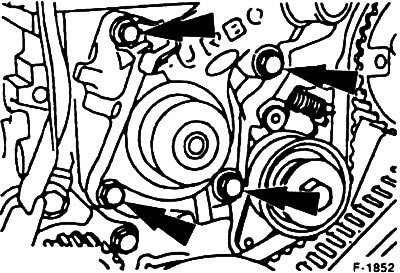

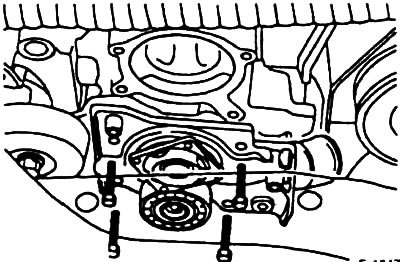

Вывинтите четыре крепежных болта и снимите насос охлаждающей жидкости вместе с уплотнением.
Дизельный двигатель
Снимите зубчатый ремень, см. п. 1.7.

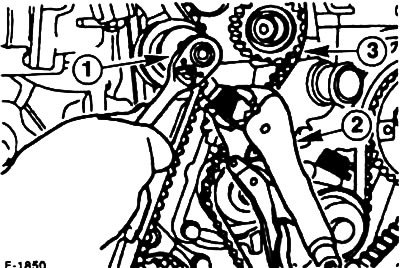

Устройство для натяжения зубчатого ремня -1- переведите в свободное положение и закрепите его в этом положении, сожмите пружину -2- и снимите натяжной ролик. 3 - зубчатый ремень.
(Исходник статьи на этом веб-сайте: autoinstruction.ru)

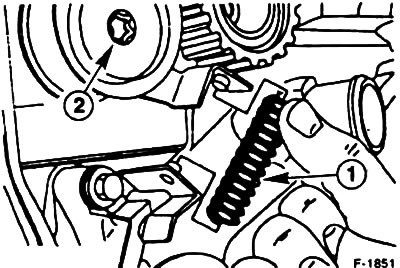

Выньте пружину натяжения зубчатого ремня -1-. Отвинтите и снимите устройство натяжения -2-.
Снимите шланг с патрубка насоса охлаждающей жидкости, прежде ослабьте и сдвиньте назад крепежный хомутик.
Вывинтите четыре крепежных болта и снимите насос охлаждающей жидкости вместе с уплотнением.
Установка
Перед установкой очистите все уплотнительные поверхности шабером от ржавчины и грязи. Не допускайте возникновения царапин на уплотнительных поверхностях.
Бензиновый двигатель

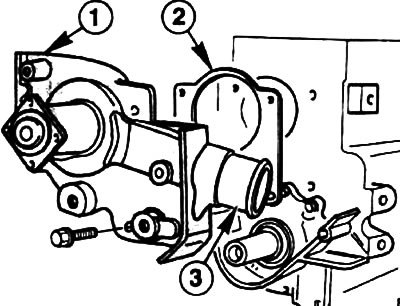

Установите насос охлаждающей жидкости -1- с новым уплотнением -2-, затяните крепежные болты с моментом 30 Нм.
Направляющий ролик для зубчатого ремня затяните с моментом 40 Нм.
Подсоедините шланг к патрубку насоса охлаждающей жидкости и закрепите его хомутиком.
Установите зубчатый ремень, см. п. 1.3.
Установите клиновой ремень, см. п. 1.19.
Дизельный двигатель
Установите насос охлаждающей жидкости с новым уплотнением, затяните крепежные болты с моментом 25 Нм.
Привинтите устройство натяжения ремня, сожмите и установите крепежную пружину.
Подсоедините шланг к патрубку насоса охлаждающей жидкости и закрепите его крепежным хомутиком.
Установите зубчатый ремень, см. п. 1.7.
Установите клиновой ремень, см. п. 1.19.
Все двигатели

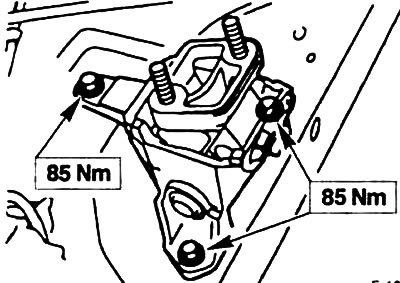

Привинтите правую опору двигателя с моментом 85 Нм.

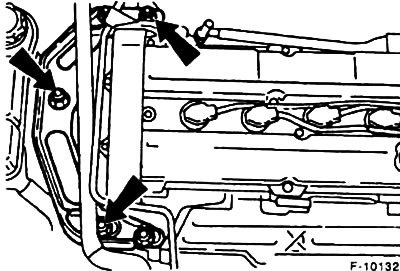

Привинтите новыми самоконтрящимися гайками правый кронштейн двигателя. Опустите домкрат. затяните гайки с моментом 90 Нм.
Снимите домкрат.
Привинтите справа компенсационный бачок для охлаждающей жидкости. Подсоедините шланги и закрепите их хомутиками
Залейте охлаждающую жидкость, см. п. 3.3.
Прогрейте двигатель. После этого поставьте автомобиль на сухую площадку и проверьте систему охлаждения на герметичность.
