Снятие
1. Слейте охлаждающую жидкость.

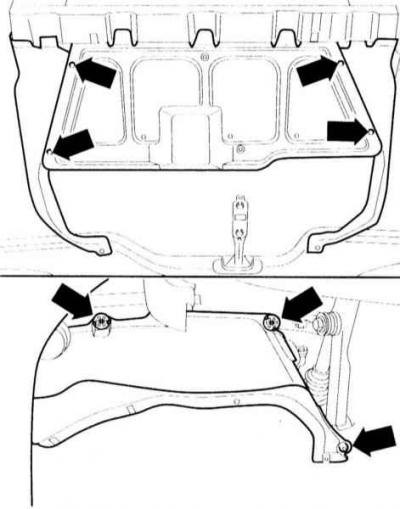

2. Отверните винты крепления и снимите нижнюю и правую боковую крышку двигательного отсека (стрелка на иллюстрации). На иллюстрации показано исполнение с бензиновым двигателем. Снятие нижней крышки у дизельного двигателя рассмотрено в подразделе Снятие и установка нижней крышки двигательного отсека.
3. Снимите клиновой ремень привода насоса охлаждающей жидкости, обратитесь к подразделу Снятие и установка ребристого клинового ремня.
4. Отверните 3 винта крепления с внутренним шестигранником и снимите натяжитель с держателя.
5. Установите поршень первого цилиндра в ВМТ. Ослабьте натяжение зубчатого ремня и снимите его только вверху со шкива распределительного вала, обратитесь к подразделу Снятие, установка и натяжение зубчатого ремня.
Внимание: Демпфер крутильных колебаний и нижний кожух ремня можно не снимать.
6. Для защиты зубчатого ремня от вытекающей охлаждающей жидкости закройте ремень тряпкой.
Бензиновый двигатель
7. Двигатель 150 л.с.: Отверните болты крепления и снимите расширительный бачок. Отведите его в сторону с присоединенными шлангами. Снимите в районе насоса охлаждающей жидкости трубу нагнетаемого воздуха, для чего ослабьте хомуты.
8. Двигатели 1.6 л: Выверните болты –1– и –5– и снимите заднюю защитную крышку зубчатого ремня –2–.
9. Все двигатели: Отверните 3 болта крепления насоса охлаждающей жидкости –4– и снимите его, осторожно выведя вдоль опоры двигателя. Снимите уплотнительное кольцо –3–.
10. Снимите крышки зубчатого ремня.
Установка
11. Тщательно очистите уплотнительные поверхности для кольца.
Информация скопирована с сайта: www.AutoInstruction.ru
12. Смочите новое уплотнительное кольцо охлаждающей жидкостью и вставьте.
13. Установите насос охлаждающей жидкости. Положение установки у всех двигателей: Пробка в корпусе показывает вниз.
14. Двигатель 1.6 л: Установите на место заднюю защитную крышку зубчатого ремня. Затяните болт –1– моментом 20 Нм, обратитесь к иллюстрации.
15. Закрепите насос охлаждающей жидкости тремя болтами моментом 15 Нм.
16. Установите зубчатый ремень, при этом обратитесь к подразделу Снятие, установка и натяжение зубчатого ремня.
17. Закрепите натяжитель клинового ремня тремя винтами с внутренним шестигранником моментом 25 Нм.
18. Установите клиновой ремень, при этом обратитесь к подразделу Снятие и установка ребристого клинового ремня.
19. Заполните систему охлаждающей жидкостью, при этом обратитесь к соответствующему подразделу.
20. Двигатель 150 л.с.: Закрепите расширительный бачок. Вставьте трубу нагнетаемого воздуха в районе насоса охлаждающей жидкости, закрепите хомуты.
Дизельный двигатель
21. Отсоедините топливные шланги (стрелки сопроводительной иллюстрации) у ТНВД. Для этого раскройте хомуты и сдвиньте их назад. Закройте топливные шланги, например, с помощью полиэтилена и резиновых колец, чтобы исключить попадание в систему грязи.
22. Расстыкуйте разъем –2– датчика температуры/давления всасывающей трубы.
23. Снимите трубу подачи воздуха –1–, ослабив хомуты.
24. Снимите нижнюю трубу подачи воздуха –2–, ослабив болты –1– и –3–.
25. Снимите зубчатый ремень со шкивов распределительного вала и ТНВД, обратитесь к подразделу Установка поршня первого цилиндра в ВМТ.
26. Отсоедините отклоняющий ролик –2–.
27. Снимите болт крепления –1– отклоняющего ролика и прижмите ролик примерно на 30 мм вниз.
28. Отверните 3 болта крепления –3– насоса охлаждающей жидкости –4– и осторожно выньте его. Снимите уплотнительное кольцо –5–.
Установка
29. Тщательно очистите поверхность под уплотнительное кольцо.
30. Смочите новое уплотнительное кольцо охлаждающей жидкостью и поставьте его на место.
31. Установите насос охлаждающей жидкости. Положение насоса: пробка в корпусе должна смотреть вниз.
32. Закрепите насос тремя болтами моментом 15 Нм.
33. Закрепите отклоняющий ролик новым болтом –1–. Затяните болт сначала моментом 40 Нм, затем доверните болт жестким ключом на угол 90° (1/4 оборота).
34. Установите зубчатый ремень, обратитесь к подразделу Установка поршня первого цилиндра в ВМТ.
35. Затяните 3 винта крепления натяжителя моментом 25 Нм.
36. Закрепите трубу нагнетаемого воздуха на держателе, закрепите хомуты.
37. Установите клиновой ремень, обратитесь к подразделу Снятие и установка клинового ремня.
38. Заполните систему жидкостью, обратитесь к подразделу Замена охлаждающей жидкости.
