Предупреждение! Пыль, образующаяся при износе сцепления, может содержать асбест, который очень опасен для здоровья. Не сдувайте пыль сжатым воздухом и не допускайте вдыхания воздуха с содержанием асбеста. Пользуйтесь респиратором. НЕ очищайте пыль бензином (или растворителями на основе бензина). Применяйте жидкость для промывки тормозной системы или метиловый спирт. После очистки компонентов сложите использованные тряпки в герметичную емкость с маркировкой.
Снятие
1. Возможны два варианта доступа к педали сцепления. Первый: снимите силовой блок (глава 2В) и отделите трансмиссию от двигателя на верстаке. Второй: снимите трансмиссию, не извлекая двигатель из автомобиля (глава 7А или 7Б). При втором способе учтите, что для извлечения трансмиссии ее нужно сдвинуть в моторном отделении влево (см. рис. 7.1).

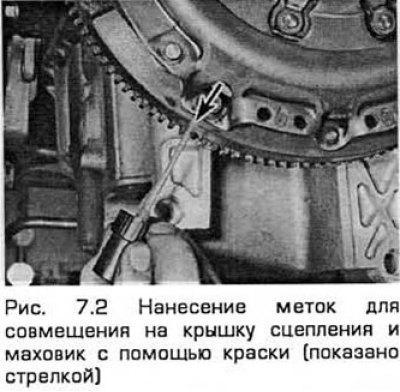

2. После отделения трансмиссии от двигателя проверьте наличие меток совмещения на крышке сцепления и маховике. Если таких меток нет, нанесите их, капнув краской или с помощью чертилки (см. рис. 7.2). Эти метки понадобятся в случае повторной установки крышки. Это также поможет сохранить балансировку узла. Новую крышку можно установить в любое положение, которое позволяют штифты.
3. Выверните шесть болтов крепления крышки сцепления. Отпускайте болты в перекрестной последовательности по одному обороту за раз (см. рис. 7.3). При необходимости маховик можно заблокировать отверткой. Для этого вставьте ее в зубья и обоприте на блок цилиндров.
4. Снимите крышку сцепления с установочных штифтов. Приготовьтесь подхватить фрикционный диск, который выпадает при снятии крышки (см. рис. 7.4). Обратите внимание, какой стороной установлен диск.
Осмотр
5. Чаше всего неисправность сцепления связана с износом фрикционного диска. Но все же необходимо осмотреть все компоненты сцепления, особенно если автомобиль имеет большой пробег. Независимо от того, что компоненты выглядят исправными, рекомендуется заменить их как комплект (фрикционный диск, нажимной диск и выжимной подшипник). Замена только изношенного фрикционного диска не всегда дает результат, особенно если старый диск залипал, вызывая перегрев нажимного диска.
6. Осмотрите фрикционный диск на наличие износа накладок, ослабления заклепок, трещин, коробления диска, износа шлицов и поломки демпфирующих пружин (при наличии). Поверхности накладок могут быть блестящими, но это допускается, если они выглядят чистыми. Расстояние от поверхностей накладок до головок заклепок должно быть не менее 1 мм.
7. Если поверхности накладок загрязнены маслом, что проявляется в виде пятен или сплошного изменения цвета на блестящий черный, то диск нужно заменить. Выявите и устраните источники загрязнений перед установкой новых деталей сцепления. Обычно причиной загрязнений могут быть утечки из задней манжеты коленчатого вала (для замены обратитесь к дилерам) или манжеты входного вала трансмиссии (см. главу 2, замена). Диск также необходимо заменить, при износе накладок до уровня головок заклепок.
8. Осмотрите механически обработанные поверхности маховика и нажимного диска. При наличии на них канавок или глубоких задиров замените соответствующую деталь. Нажимной диск также необходимо заменить при наличии на нем трещин, при повреждении диафрагменной пружины или изменении ее усилия.
9. В то время, как коробка передач снята, рекомендуется проконтролировать состояние выжимного подшипника (параграф 7). Почти всегда имеет смысл заменить его.
Установка
10. При установке новых деталей сцепления необходимо снять предохранительное антикоррозионное покрытие (при наличии) с фрикционного материала диска и контактных поверхностей нажимного диска и маховика. Необходимо исключить попадание масла на накладки фрикционного диска, а также на поверхности нажимного диска и маховика. Рекомендуется перед началом установки узлов протереть ветошью поверхности нажимного диска и маховика и выполнять работу чистыми руками.
11. Ford рекомендует специальное приспособление для центровки диска. Если у вас нет его. выполните следующие указания.
12. Прижмите диск к маховику так, чтобы сторона ступицы с большим выступом была обращена в противоположную от маховика сторону. Обычно диск имеет маркировку "Flywheel side" (Сторона маховика), которая должна быть обращена в сторону маховика (см. рис.7.12.).
13. Установите крышку сцепления на штифты. совмещая метки (при наличии) на крышке сцепления и маховике. Вставьте крепежные болты и затяните их от руки, так чтобы фрикционный диск был зафиксирован, но при этом его можно было сдвинуть.
14. После этого нужно отцентровать фрикционный диск, так чтобы при соединении двигателя с трансмиссией шлицы входного вала коробки передач вошли в шлицы ступицы фрикционного диска.
15. Центровку можно выполнить следующим образом. Вставьте круглый стержень или длинную отвертку в отверстие в центре фрикционного диска так, чтобы конец стержня упирался в центр торца коленчатого вала внутри подшипника хвостовика. По возможности используйте притупленный инструмент, а при использовании отвертки обмотайте ее жало лентой, чтобы не повредить поверхности подшипника. Перемещая стержень из стороны в сторону и вверх-вниз, добейтесь центровки фрикционного диска. После извлечения стержня выполните визуальный контроль центровки ступицы фрикционного диска относительно окружности, образованной лепестками диафрагменной пружины.
16. Другой способ центровки с использованием специального приспособления является более надежным и исключает необходимость визуального контроля (см. рис. 7.16.).
17. Затяните крепежные болты крышки требуемым моментом в перекрестном порядке.
18. Нанесите тугоплавкую смазку на шпицы входного вала и направляющую втулку выжимного подшипника.
19. Установите трансмиссию.
