Снятие
Насос и бачок омывателя
1. Затяните стояночный тормоз. Отпустите гайки крепления правого переднего колеса. Приподнимите передок и установите его на опоры. Снимите колесо.
2. Выверните болты и отпустите фиксаторы, чтобы снять нижнюю крышку радиатора. Для доступа к бачку отпустите крепежные элементы локера (там, где нужно).

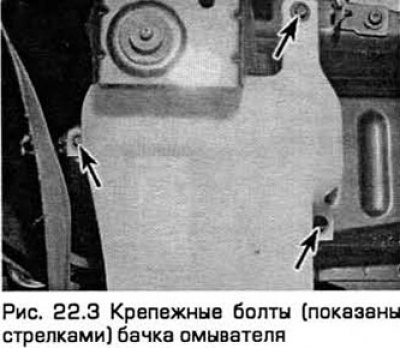

3. Выверните крепежные болты и слегка вытяните бачок вперед (см. рис.22.3). Для улучшения доступа можно снять передний бампер.

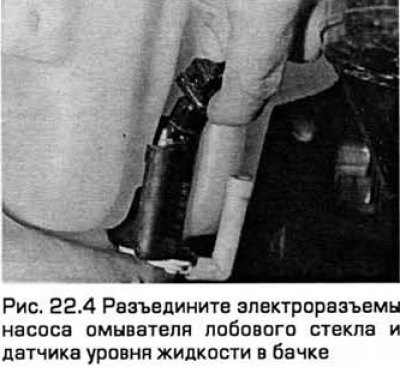

4. Разъедините электроразъемы насоса омывателя лобового стекла и датчика уровни жидкости в бачке (см. рис.22.4).
5. Отсоедините шланги от насоса омывателя лобового стекла и (при наличии) от насоса омывателя фар. Подставьте под бачок емкость.
6. Снимите бачок.
7. Снимите датчик уровня жидкости, насос омывателя лобового стекла и (при наличии) насос омывателя фар с бачка (см. рис. 22.7).
8. Снимите резиновые уплотнения.
Форсунка омывателя (лобового стекла)
9. Зафиксируйте капот в открытом положении. Аккуратно отсоедините трубку омывателя от нижней части форсунки.
10. Отверткой аккуратно извлеките форсунку. При необходимости отсоедините проводку от обогревателя форсунки.
Форсунка омывателя (заднего стекла)
(Статья перепечатана с ресурса autoinstruction.ru)
11. Откройте дверь задка, снимите панель внутренней облицовки с верхней части двери.
12. Снимите трубку с нижней части форсунки омывателя (см. рис. 22.12).

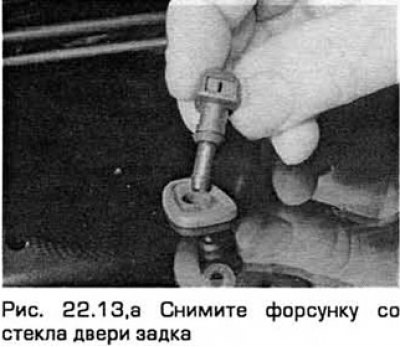

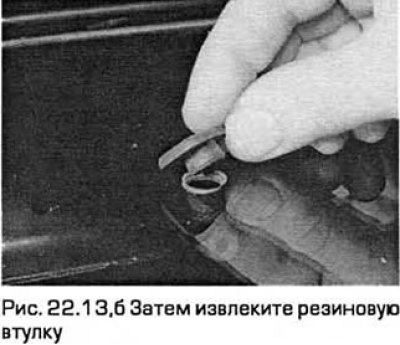

13. Аккуратно снимите форсунку со стекла. Затем извлеките резиновую втулку (см. рис. 22.13,а,б). При необходимости отсоедините проводку от обогревателя форсунки.
Форсунка омывателя (фары)
14. Снимите передний бампер (глава 11).
15. Отсоедините трубку омывателя от основания форсунки.
16. Удалите фиксатор и снимите форсунку с бампера.
Установка
17. Установка - в порядке, обратном снятию. Для установки форсунок вдавите их на место. Форсунка омывателя заднего стекла должна опираться на резиновое уплотнение.
