Снятие
Передний бампер - модели выпуска до 1996 года
1. Затяните стояночный тормоз, приподнимите передок и установите его на опоры.
2. Отсоедините проводку противотуманных фар (при наличии) с переднего бампера (глава 12).
3. Отсоедините трубку от омывателей фар (при наличии).

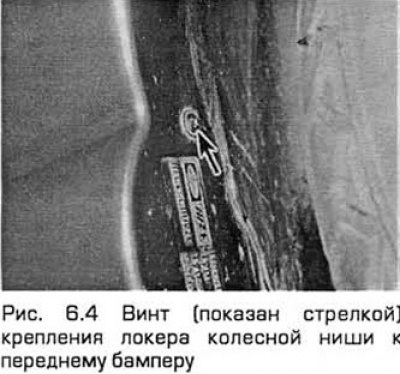

4. Выверните винты крепления локеров колесных ниш к переднему бамперу (см. рис. 6.4).

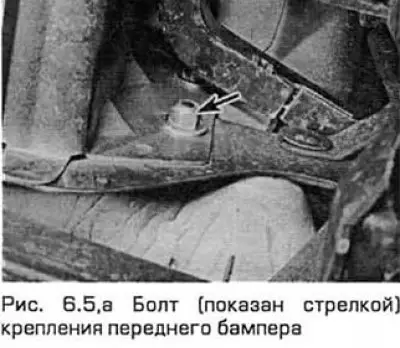

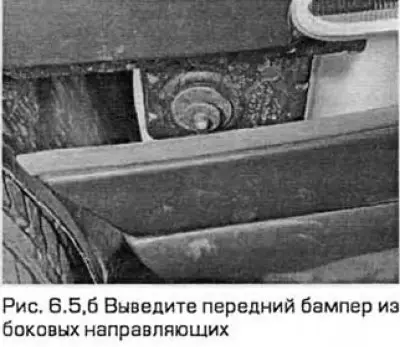

5. Отверните гайки крепления бампера. Снимите бампер, выдвигая его вперед и одновременно стягивая направляющие с боковых пальцев (см. рис. 6.5,а,б). При снятии бампера отсоедините проводку датчика (при его наличии) нижнего предела температуры наружного воздуха.
Передний бампер - модели выпуска с 1997 года

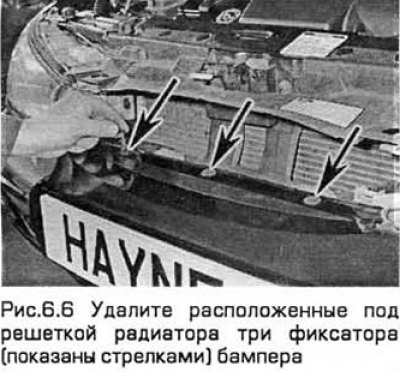

6. Снимите решетку радиатора (параграф 7). Затем удалите расположенные под ней три фиксатора бампера (см. рис.6.6.).
7. Затяните стояночный тормоз. Приподнимите передок и установите его на опоры. Из под автомобиля удалите винты и фиксаторы крепления нижней крышки радиатора. Снимите крышку.
[Источник расположен на веб-ресурсе: Autoinstruction.ru]
8. Отсоедините проводку противотуманных фар (при наличии) от переднего бампера (глава 12).
9. Отсоедините трубку от омывателей фар (при наличии).

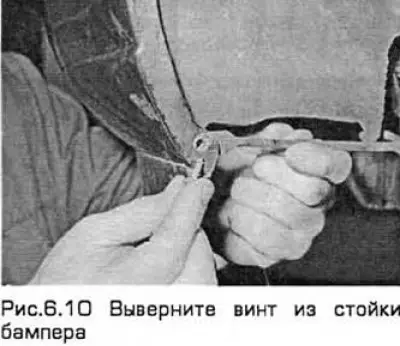

10. На каждом краю бампера выверните винт из стойки бампера (см. рис.6.10).

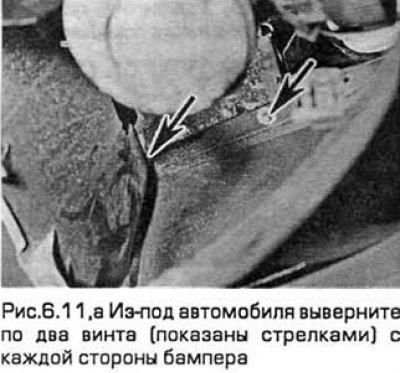

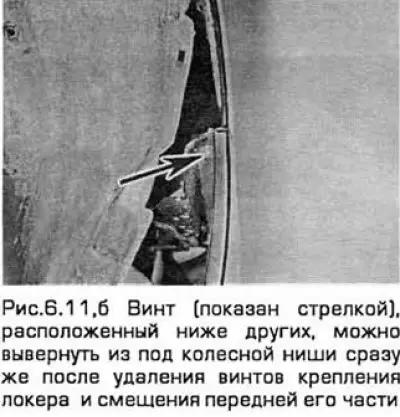

11. Из-под автомобиля выверните по два винта с каждой стороны бампера. Если нужно, винт, расположенный ниже других, можно вывернуть из подколесной ниши сразу же после удаления винтов крепления локера (см. рис.6.11,а,б). Попросите помощника поддерживать бампер.

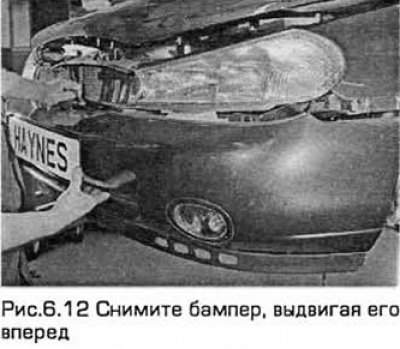

12. Снимите бампер, выдвигая его вперед (см. рис.6.12).
Задний бампер - все модели выпуска до 1996 года
13. Подоприте клиньями передние колеса, приподнимите задок и установите его на опоры.
14. Отсоедините заднюю резиновую опору выхлопной системы и обоприте выхлопную систему на подставку.
15. Выверните винты крепления локеров колесных ниш к заднему бамперу.

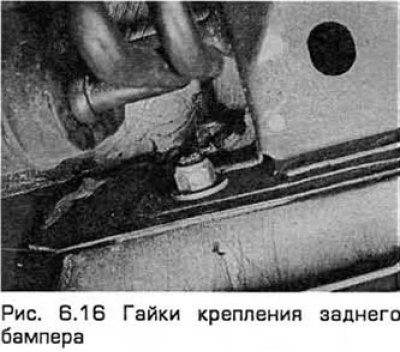

16. Отверните гайки крепления бампера. Снимите бампер, выдвигая его назад и одновременно стягивая направляющие с боковых пальцев (см. рис. 6.16).
Задний бампер - модели Седан и Хэтчбэк выпуска с 1997 года
Внимание: Работайте в перчатках, чтобы не порезаться об острые края бампера.

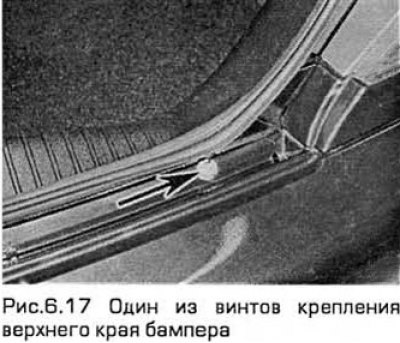

17. Откройте крышку багажника/дверь задка и выверните два винта крепления верхнего края бампера (см. рис.6.17).
18. Подоприте клиньями передние колеса, приподнимите задок и установите его на опоры.

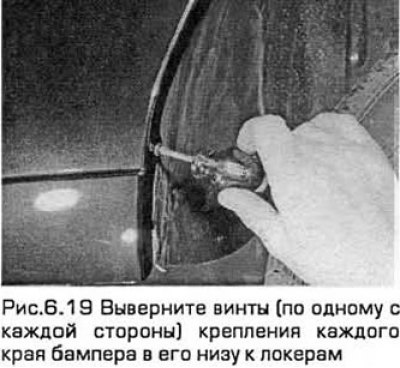

19. Выверните винты (по одному с каждой стороны) крепления каждого края бампера в его низу к локерам (см. рис.6.19).

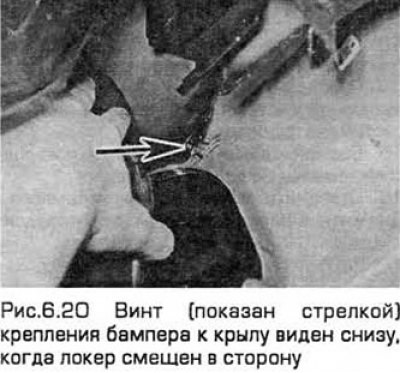

20. Выверните винты, насколько нужно, и отделите нижний край локера для доступа к верхнему винту бампера (см. рис.6.20).

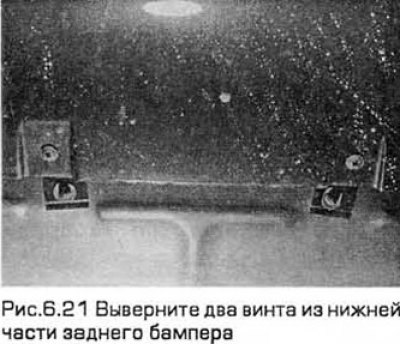

21. Выверните два винта из нижней части бампера (см. рис.6.21).
22. Вместе с помощником снимите бампер, выдвигая его назад и одновременно снимая его с боковых пальцев.
Задний бампер - модели Универсал выпуска с 1997 года
24. Подоприте клиньями передние колеса, приподнимите задок и установите его на опоры.

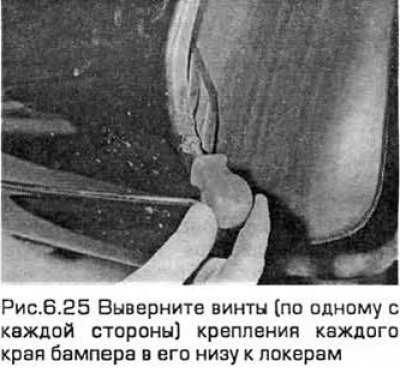

25. Выверните винты (по одному с каждой стороны) крепления каждого края бампера в его низу к локерам (см. рис.6.25).

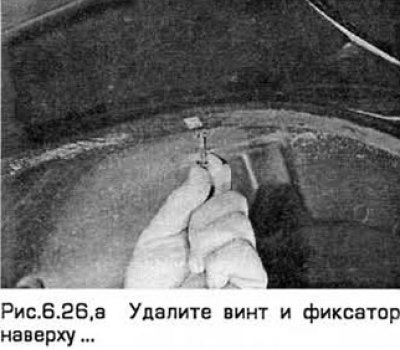

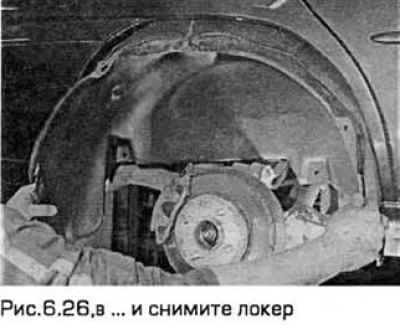

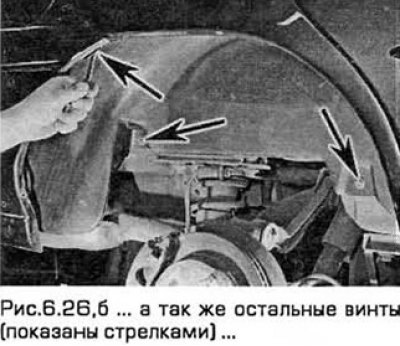

26. Удалите винты и фиксаторы крепления локеров и снимите локеры (см. рис.6.26,а-в).

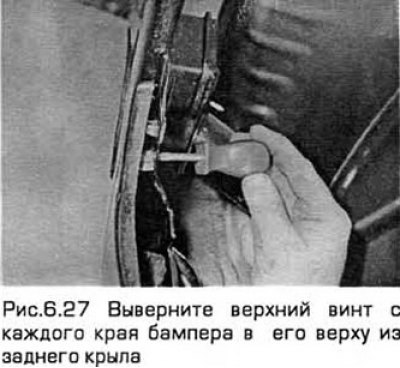

27. Выверните верхний винт с каждого края бампера в его верху из заднего крыла (см. рис.6.27).

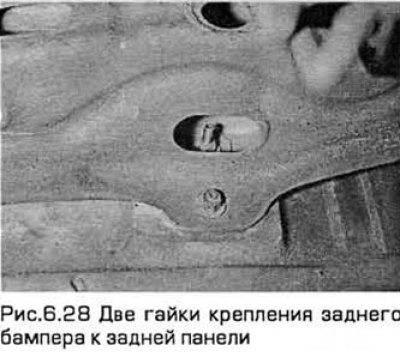

28. Из под автомобиля отверните с каждого края бампера по две гайки его крепления к задней панели (см. рис.6.28).

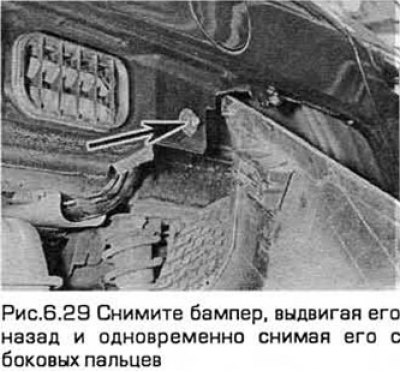

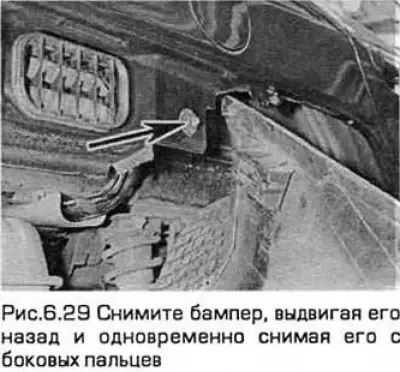

29. Вместе с помощником снимите бампер, выдвигая его назад и одновременно снимая его с боковых пальцев (см. рис.6.29). На моделях с ультразвуковыми датчиками дистанции парковки отсоедините от них проводку, как только они станут доступны.
Установка
Передний и задний бамперы - все модели
30. Установка - в порядке, обратном снятию. Следите за правильным совмещением направляющих с боковыми пальцами.
