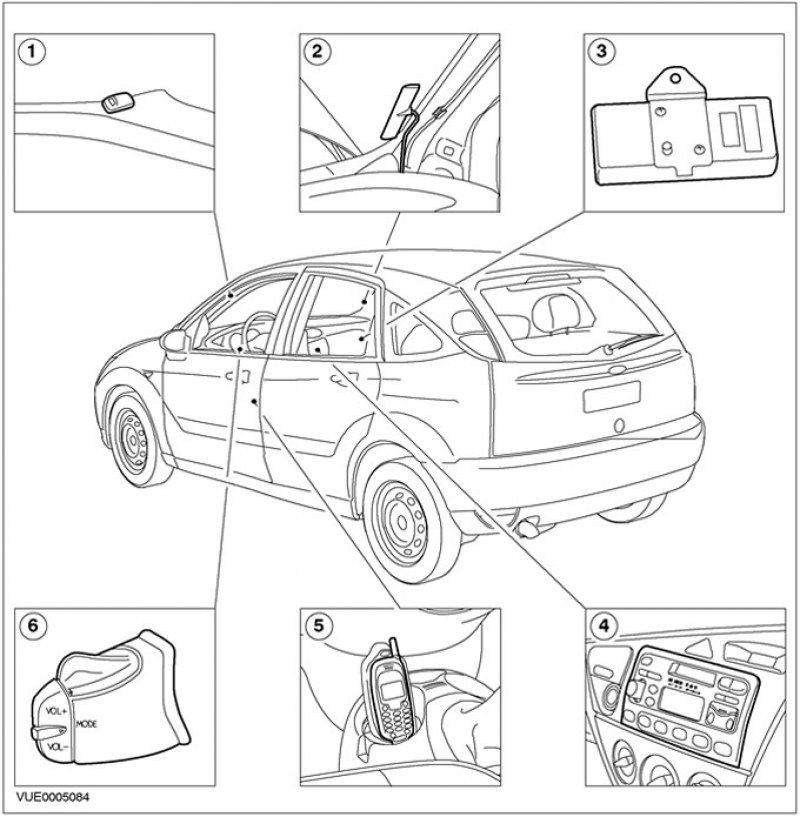

| Поз. | № Запасной Части | Наименование |
| 1 | - | Микрофон |
| 2 | - | Антенна |
| 3 | - | Модуль поддержки работы в портативном режиме |
| 4 | - | Аудиоблок, совместимый с сотовым телефоном |
| 5 | - | Сотовый телефон и кронштейн для трубки |
| 6 | - | Ручка дистанционного управления |
Микрофон
Микрофон расположен на панели отделки стойки А со стороны водителя. Микрофон закреплен на панели отделки зажимом, который должен быть установлен в требуемое положение. За дополнительной информацией обратитесь к Разделу 501-05.
Антенна
Антенна расположена в нижней части лобового стекла со стороны пассажира. Антенна и антенный кабель сконструированы как один элемент и могут быть заменены только единым узлом. Антенна приклеена к лобовому стеклу. Если лобовое стекло было снято по какой-либо причине, требуется установите новую антенну. Местоположение антенны имеет важное значение. За дополнительной информацией обратитесь к главе Антенна - Сотовый телефон имеющейся в этом разделе.
Модуль поддержки работы в портативном режиме
Модуль поддержки работы в портативном режиме располагается за отделением для перчаток и закрепляется винтом. Модуль поддержки работы в портативном режиме управляет работой сотового телефона и передает информацию на аудиоблок.
Аудиоблок
Аудиоблок должен быть совместим с сотовым телефоном. Проверьте наличие на аудиоблоке символа телефона, который должен быть изображен после номера модели (доступно только в аудиоблоках серий 5000 и 6000).
Сотовый телефон и кронштейн для трубки
Сотовый телефон установлен на кронштейне для трубки; его можно снять, нажав на кнопку кронштейна для трубки. Кронштейн для трубки имеет два соединительных разъема, расположенных под центральной консолью. Один из них соединяет кронштейн с модулем поддержки работы в портативном режиме, другой - с антенной.
Ручка дистанционного управления
Ручкой дистанционного управления можно пользоваться для выбора функций без использования трубки сотового телефона. За дополнительной информацией обратитесь к "Руководству по аудиоаппаратуре".
Принципы работы
При переводе переключателя зажигания из положения 0 запитывается цепь модуля поддержки работы в портативном режиме (PSM) и внутренний микроконтроллер инициализирует систему. Этот процесс включает проверку, подтверждающую, что сотовый телефон подключен при помощи фирменной последовательной телефонной шины (DSC). После получения такой информации микроконтроллер подтверждает это состояние, посылая оперативный сигнал на аудиоблок.
После приема этого сигнала аудиоблок в течение короткого времени отображает на дисплее сообщение PHONE, а затем возвращается в режим дисплея медиаинформации.
Если на кронштейне для трубки установлен сотовый телефон, то при нажатии на кнопку меню аудиоблока на дисплее аудиоблока отображается сообщение PHONE и становятся доступными дополнительные функции. За дополнительной информацией обратитесь к "Руководству по аудиоаппаратуре". Если сотовый телефон не установлен на кронштейне для трубки, то на дисплее аудиоблока отображается сообщение NO PHONE.
Если сотовый телефон установлен на кронштейне для трубки, можно выбрать дополнительные функции с помощью кнопок SEEK или PRESET аудиоблока или с помощью специальной рукоятки дистанционного управления, смонтированной на рулевой колонке. Это позволяет системе сканировать занесенную в память телефонную книгу, причем информация о номере телефона/имени абонента пересылается в аудиоблок через шину AVP и отображается на экране.
При запитке PSM микроконтроллер также проверяет уровень зарядки аккумулятора сотового телефона, контролируя цепи передачи сигналов управления между сотовым телефоном и блоком PSM.
Во время исходящего или входящего телефонного вызова происходит инициализация линии передачи сигналов вызова PTA, сотовый телефон передает/принимает аналоговую информацию через внешние передатчики, а не через внутренний громкоговоритель-микрофон.
Информация, поступающая через внешний микрофон, преобразуется в PSM в цифровую форму и передается на сотовый телефон через шину DSC. Информация, поступающая по нисходящей линии передачи, расшифровывается из формата GSM и поступает на аналоговые входы аудиоблока через сопряженную пару линий передачи сигналов вызова.
Если сотовый телефон снимают с кронштейна для трубки, когда он продолжает находиться в режиме переговоров, PSM выявляет это состояние и обеспечивает для аудиоблока возможность возврата в медиа-режим. Сотовый телефон также выявляет это состояние, переходит в переносной режим и переключается на использование внутренней антенны, а не автомобильной антенны, смонтированной на лобовом стекле. Если сотовый телефон снова устанавливают на кронштейн для трубки, восстанавливается режим "громкой связи".
