Примечание: Для выполнения всех электрических измерений используйте цифровой мультиметр.
PINPOINT-ТЕСТ A: НА АУДИОБЛОКЕ ОТОБРАЖАЕТСЯ NO SVC
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| A1: ПРОВЕРЬТЕ СОЕДИНЕНИЕ АНТЕННЫ | |
| ПРЕДОСТЕРЕЖЕНИЕ: При снятии электрических измерений разъемы кабеля антенны не допускается замыкать накоротко щупами цифрового мультиметра, поскольку это приведет к повреждению кабеля антенны и потребуется установка кабеля антенны. | |
| 1 УДОСТОВЕРЬТЕСЬ в том, что все разъемы кабеля антенны состыкованы. | |
| • Разъемы кабеля антенны состыкованы? | |
| → Да | |
| Перейдите к A2 | |
| → Нет | |
| СОСТЫКУЙТЕ разъемы антенны. Проверьте правильность работы системы. | |
| A2: ПРОВЕРЬТЕ КАБЕЛЬ АНТЕННЫ НА РАЗМЫКАНИЕ | |
| 1 Отсоедините Разъемы антенны.. | |

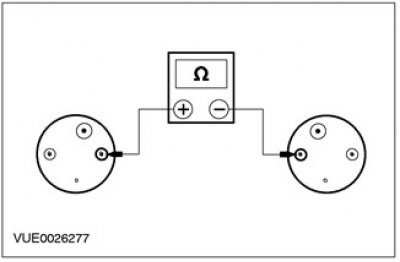

 | 2 Измерьте сопротивление между верхним разъемом кабеля антенны и нижним разъемом кабеля антенны. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| УСТАНОВИТЕ новое основание антенны. Проверьте правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый блок управления телематической системы. Проверьте правильность работы системы. | |
| → Нет | |
| УСТАНОВИТЕ новый кабель антенны. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ B: НА АУДИОБЛОКЕ ОТОБРАЖАЕТСЯ GPS
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| B1: ПРОВЕРЬТЕ СОЕДИНЕНИЕ АНТЕННЫ | |
| ПРЕДОСТЕРЕЖЕНИЕ: При снятии электрических измерений разъемы кабеля антенны не допускается замыкать накоротко щупами цифрового мультиметра, поскольку это приведет к повреждению кабеля антенны и потребуется установка кабеля антенны. | |
| 1 УДОСТОВЕРЬТЕСЬ в том, что все разъемы кабеля антенны состыкованы. | |
| • Разъемы кабеля антенны состыкованы? | |
| → Да | |
| Перейдите к B2 | |
| → Нет | |
| СОСТЫКУЙТЕ разъемы антенны. ПРОВЕРЬТЕ правильность работы системы. | |
| B2: ПРОВЕРЬТЕ КАБЕЛЬ АНТЕННЫ НА РАЗМЫКАНИЕ | |
| 1 Отсоедините Разъемы кабеля антенны. | |

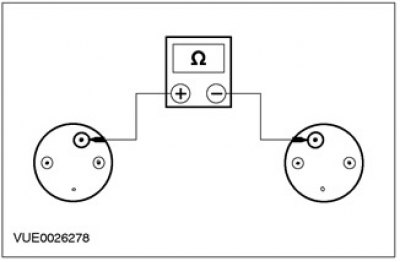

 | 2 Измерьте сопротивление между верхним разъемом кабеля антенны и нижним разъемом кабеля антенны. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| Перейдите к B3 | |
| → Нет | |
| УСТАНОВИТЕ новый кабель антенны. ПРОВЕРЬТЕ правильность работы системы. | |
| B3: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ОСНОВАНИИ АНТЕННЫ | |
| 1 Подсоедините Нижний разъем антенны. | |
 | 2 Измерьте напряжение между верхним разъемом кабеля антенны и "массой". |
| • Напряжение составляет более 10 В? | |
| → Да | |
| УСТАНОВИТЕ новое основание антенны. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТАНОВИТЕ новый кабель антенны. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ C: НА АУДИОБЛОКЕ ОТОБРАЖАЕТСЯ SPEEDSIG
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| C1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-MD15 (ЗЕЛЕНУЮ/ЧЕРНУЮ) НА НАЛИЧИЕ НАПРЯЖЕНИЯ | |
| 1 Ведите положение ON. | |
| 2 Отсоедините Блок управления телематической системы - C521. | |

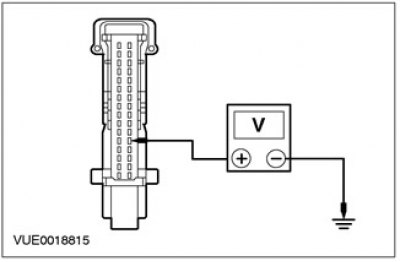

 | 3 Измерьте напряжение между штырем 28 C521 блока управления телематической системы, электрической цепи 15-MD15 (зеленой/черной), со стороны электропроводки, и "массой". |
| • Напряжение составляет более 10 В? | |
| → Да | |
| Перейдите к C2 | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь. ВЫПОЛНИТЕ Проверки элементов, описанные в этом разделе. | |
| C2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 8-MD24B (БЕЛУЮ/ЗЕЛЕНУЮ) НА РАЗМЫКАНИЕ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Центр информации и сообщений - C63. | |

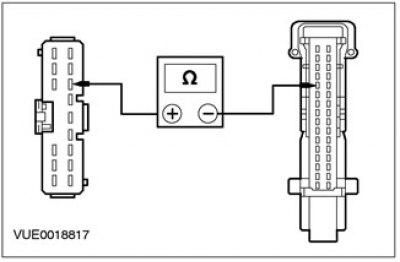

 | 3 Измерьте сопротивление между штырем 5 C521 блока управления телематической системы, электрической цепи 8-MD24B (белой/зеленой), со стороны электропроводки, и штырем 9 C63 центра информации и сообщений, электрической цепи 8-MD24B (белой/зеленой), со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| За дополнительной информацией обратитесь к Разделу 310-03. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь. ВЫПОЛНИТЕ Проверки элементов, описанные в этом разделе. | |
PINPOINT-ТЕСТ D: НА АУДИОБЛОКЕ ОТОБРАЖАЕТСЯ AIRBAG
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| D1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-MD15 (ЗЕЛЕНУЮ/ЧЕРНУЮ) НА НАЛИЧИЕ НАПРЯЖЕНИЯ | |
| 1 Ведите положение ON. | |
| 2 Отсоедините Блок управления телематической системы - C521. | |
 | 3 Измерьте напряжение между штырем 28 C521 блока управления телематической системы, электрической цепи 15-MD15 (зеленой/черной), со стороны электропроводки, и "массой". |
| • Напряжение составляет более 10 В? | |
| → Да | |
| Перейдите к D2 | |
| → Нет | |
| Отремонтируйте электрическую цепь. ВЫПОЛНИТЕ Проверки элементов, описанные в этом разделе. | |
| D2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 91S-AJ14B (ЧЕРНУЮ/ЗЕЛЕНУЮ) НА РАЗМЫКАНИЕ | |
| 1 Введите положение OFF. | |
 | 2 Отсоедините Монитор диагностики подушки безопасности - C424. |

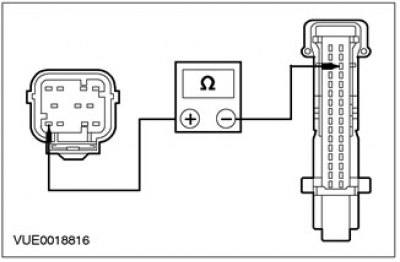

| ПРЕДУПРЕЖДЕНИЕ: Перед выполнением любых работ, связанных со вспомогательной удерживающей системой и примыкающими элементами, требуется отключить источник резервного аккумуляторного питания. Несоблюдение этой инструкции может привести к непредвиденному раскрыванию подушки безопасности и явиться причиной травм. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. 3 Измерьте сопротивление между штырем 19 C521 блока управления телематической системы, электрической цепи 91S-AJ14B (черной/зеленой), со стороны электропроводки, и штырем 1 C424 монитора диагностики подушки безопасности, электрической цепи 91S-AJ14B (черной/зеленой), со стороны электропроводки. | |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. | |
| → Нет | |
| Отремонтируйте электрическую цепь. ВЫПОЛНИТЕ Проверки элементов, описанные в этом разделе. | |
Проверки элементов
Пробный вызов
Примечание: Эта проверка доступна, только если неисправности отсутствуют или все неисправности были устранены. На это указывает сообщение SYS OK на дисплее аудиоблока при вхождении в Режим самодиагностики.
Примечание: Эту проверку требуется выполнять, когда автомобиль находится за пределами мастерской, и в непосредственной близости отсутствуют большие здания/сооружения и металлические предметы, что позволяет антенне GPS принимать сигналы более трех спутников GPS.
Примечание: Для того чтобы выйти из Режима самодиагностики вручную, нажмите на кнопку MENU.
1. Войдите в Режим самодиагностики.
2. Нажмите на кнопку SEEK аудиоблока.
3. Во время установки соединения на дисплее аудиоблока появится надпись TESTCALL и CALLING.
4. Во время соединения на дисплее аудиоблока попеременно отображается надпись TESTCALL и текущая мощность сигнала.
5. Когда соединение с центром вызовов телематической системы Ford установлено, оператор телематической системы Ford объявляет, что вы успешно соединились с центром вызовов телематической системы Ford.
6. После объявления оператора телематической системы Ford соединение прекращается и происходит автоматический выход из Режима самодиагностики. На дисплее аудиоблока появляется надпись SRV END и время соединения.
