| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| A1: ПРОВЕРЬТЕ НАЛИЧИЕ СИМВОЛА СОТОВОГО ТЕЛЕФОНА НА АУДИОБЛОКЕ | |
| 1 Проверьте совместимость аудиоблока. | |
| • На аудиоблоке после номера модели изображен символ телефона? | |
| → Да | |
| Перейдите к A2 | |
| → Нет | |
| УСТАНОВИТЕ новый аудиоблок с символом телефона. ПРОВЕРЬТЕ правильность работы системы. | |
| A2: ПРОВЕРЬТЕ НАЛИЧИЕ СИМВОЛА ТЕЛЕФОНА НА ДИСПЛЕЕ АУДИОБЛОКА | |
| 1 Ведите положение ON. | |
| • УСТАНОВИТЕ сотовый телефон на кронштейн для трубки. При включении блока на дисплее аудиоблока появляется СИМВОЛ ТЕЛЕФОНА? | |
| → Да | |
| Перейдите к A3 | |
| → Нет | |
| Перейдите к B3 Перейдите к PINPOINT-ТЕСТУ B | |

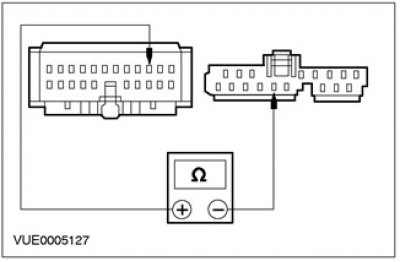

| A3: ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ 91S-MD37, ИДУЩИЙ ОТ АУДИОБЛОКА К МОДУЛЮ ПОДДЕРЖКИ РАБОТЫ В ПОРТАТИВНОМ РЕЖИМЕ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Модуль поддержки работы в портативном режиме - C463. | |
| 3 Отсоедините Аудиоблок - C447. | |

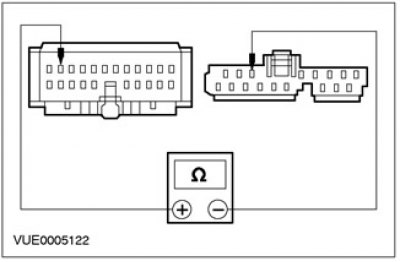

 | 4 Используя цифровой мультиметр, измерьте сопротивление между штырем 4 C447 аудиоблока, электрической цепи 91S - MD37 (черной/красной), со стороны электропроводки, и штырем 11 C463 модуля поддержки работы в портативном режиме, электрической цепи 91S - MD37 (черной/красной), со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| Перейдите к A4 | |
| → Нет | |
| Отремонтируйте электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |

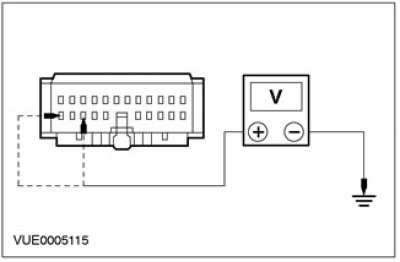

| A4: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА УЧАСТКЕ МОДУЛЯ ПОДДЕРЖКИ РАБОТЫ В ПОРТАТИВНОМ РЕЖИМЕ | |
| 1 Ведите положение ON. | |
 | 2 С помощью цифрового мультиметра измерьте напряжение между штырем 10 C463 модуля поддержки работы в портативном режиме, электрической цепи 29-MC9 (оранжевой/черной), со стороны жгута электропроводки, и штырем 8 C463 модуля поддержки работы в портативном режиме, электрической цепи 75-MC9 (желтой/зеленой) со стороны жгута электропроводки и "массой". |
| • Напряжение во всех случаях составляет более 10 В? | |
| → Да | |
| Перейдите к A5 | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 29-MC9 (оранжевую/черную) или электрическую цепь 75-MC9 (желтую/зеленую). ПРОВЕРЬТЕ правильность работы системы. | |

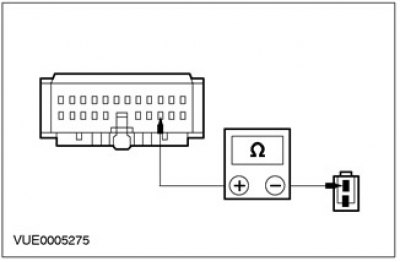

| A5: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ 91-MC9 (ЧЕРНУЮ/ЗЕЛЕНУЮ) | |
| 1 Введите положение OFF. | |

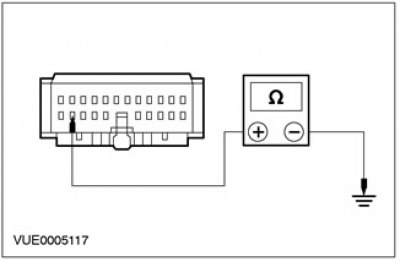

 | 2 Используя цифровой мультиметр, измерьте сопротивление между штырем 9 C463 модуля поддержки работы в портативном режиме, электрической цепи 91 - MC9 (черной/зеленой), со стороны электропроводки, и "массой". |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| Перейдите к A6 | |
| → Нет | |
| Отремонтируйте электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
| A6: ПРОВЕРЬТЕ ИСПРАВНОСТЬ ФУНКЦИОНИРОВАНИЯ АУДИОБЛОКА | |
| 1 Замените на заведомо исправный совместимый аудиоблок. | |
| 2 Ведите положение ON. | |
| 3 Проверьте исправность функционирования аудиоблока. | |
| • На дисплее аудиоблока появляется сообщение PHONE при установке сотового телефона на кронштейн для трубки? | |
| → Да | |
| УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТАНОВИТЕ новый модуль поддержки работы в портативном режиме. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ B: ОТСУТСТВУЕТ ЗАРЯДКА АККУМУЛЯТОРА СОТОВОГО ТЕЛЕФОНА
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| B1: ПРОВЕРЬТЕ ДИСПЛЕЙ СОТОВОГО ТЕЛЕФОНА ПРИ ИСПОЛЬЗОВАНИИ СНАРУЖИ АВТОМОБИЛЯ | |
| 1 Задействуйте сотовый телефон снаружи автомобиля. | |
| • Дисплей сотового телефона указывает на разрядку аккумулятора? | |
| → Да | |
| Перейдите к B2 Перейдите к PINPOINT-ТЕСТУ B | |
| → Нет | |
| ПРОВЕРЬТЕ аккумулятор сотового телефона. ОБРАТИТЕСЬ к инструкции по эксплуатации сотового телефона. | |
| B2: ПРОВЕРЬТЕ СИМВОЛ АККУМУЛЯТОРА НА СОТОВОМ ТЕЛЕФОНЕ | |
| 1 Ведите положение ON. | |
| • УСТАНОВИТЕ сотовый телефон на кронштейн для трубки. Символ аккумулятора мигает? | |
| → Да | |
| Зарядка аккумулятора выполняется правильно. ДОЖДИТЕСЬ зарядки аккумулятора. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Перейдите к B3 Перейдите к PINPOINT-ТЕСТУ B | |
| B3: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА УЧАСТКЕ МОДУЛЯ ПОДДЕРЖКИ РАБОТЫ В ПОРТАТИВНОМ РЕЖИМЕ | |
| 1 Отсоедините Модуль поддержки работы в портативном режиме - C463. | |
 | 2 С помощью цифрового мультиметра измерьте напряжение между штырем 10 C463 модуля поддержки работы в портативном режиме, электрической цепи 29-MC9 (оранжевой/черной), со стороны жгута электропроводки, и штырем 8 C463 модуля поддержки работы в портативном режиме, электрической цепи 75-MC9 (желтой/зеленой) со стороны жгута электропроводки и "массой". |
| • Напряжение во всех случаях составляет более 10 В? | |
| → Да | |
| Перейдите к B4 Перейдите к PINPOINT-ТЕСТУ B | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 29-MC9 (оранжевую/черную) или электрическую цепь 75-MC9 (желтую/зеленую). ПРОВЕРЬТЕ правильность работы системы. | |
| B4: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ КРОНШТЕЙНА ДЛЯ ТРУБКИ 8-MC17 | |
| 1 Отсоедините Кронштейн для трубки - C471. | |
 | 2 Используя цифровой мультиметр, измерьте напряжение между штырем 10 C471 кронштейна для трубки, электрической цепи 8 - MC17 (белой/красной), со стороны электропроводки, и "массой". |
| • Напряжение составляет более 10 В? | |
| → Да | |
| Перейдите к B5 Перейдите к PINPOINT-ТЕСТУ B | |
| → Нет | |
| ПРИМЕЧАНИЕ: Если разъем поврежден, установите новый жгут электропроводки. ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
| B5: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ 91-MC9 (ЧЕРНУЮ/ЗЕЛЕНУЮ) | |
 | 1 Используя цифровой мультиметр, измерьте сопротивление между штырем 9 C463 модуля поддержки работы в портативном режиме, электрической цепи 91 - MC9 (черной/зеленой), со стороны электропроводки, и "массой". |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| Перейдите к B6 Перейдите к PINPOINT-ТЕСТУ B | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
| B6: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ 91-MC10 (ЧЕРНУЮ/КРАСНУЮ) | |
 | 1 Используя цифровой мультиметр, измерьте сопротивление между штырем 9 C471 кронштейна для трубки, электрической цепи 91 - MC10 (черной/красной), со стороны электропроводки, и "массой". |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый модуль поддержки работы в портативном режиме. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Отремонтируйте электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ C: СОТОВЫЙ ТЕЛЕФОН НЕ ОБСЛУЖИВАЕТСЯ ИЗ-ЗА НИЗКОГО УРОВНЯ СИГНАЛА
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| C1: ПРОВЕРЬТЕ УРОВЕНЬ СИГНАЛА СОТОВОГО ТЕЛЕФОНА, НАХОДЯСЬ СНАРУЖИ АВТОМОБИЛЯ | |
| ПРИМЕЧАНИЕ: До выполнения любых проверок удостоверьтесь в правильности выбора сети обслуживания сотового телефона. | |
| 1 Задействуйте сотовый телефон, находясь снаружи автомобиля. | |
| • Сотовый телефон обеспечивает хороший уровень сигнала снаружи автомобиля? | |
| → Да | |
| Перейдите к C2 Перейдите к PINPOINT-ТЕСТУ C | |
| → Нет | |
| ПРОВЕРЬТЕ систему на участке с заведомо хорошим уровнем сигнала. | |
| C2: ПРОВЕРЬТЕ СОЕДИНЕНИЕ АНТЕННЫ НА УЧАСТКЕ КРОНШТЕЙНА ДЛЯ ТРУБКИ | |
| 1 Проверьте соединение антенного кабеля. | |
| • Антенна подсоединена к кронштейну для трубки? | |
| → Да | |
| Перейдите к C3 Перейдите к PINPOINT-ТЕСТУ C | |
| → Нет | |
| ВОССТАНОВИТЕ СОЕДИНЕНИЕ антенны. ПРОВЕРЬТЕ правильность работы системы. | |
| C3: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ УСТАНОВКИ АНТЕННЫ | |
| 1 Осмотрите антенну. | |
| • Антенна правильно установлена на лобовом стекле. За дополнительной информацией обратитесь к Антенна - Сотовый телефон имеющейся в этом разделе. . | |
| → Да | |
| Перейдите к C4 Перейдите к PINPOINT-ТЕСТУ C | |
| → Нет | |
| Правильно УСТАНОВИТЕ новую антенну. За дополнительной информацией обратитесь к Антенна - Сотовый телефон имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы. | |

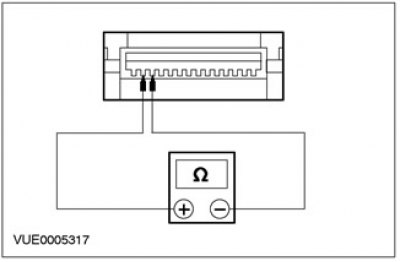

| C4: ПРОВЕРЬТЕ АНТЕННЫЙ КАБЕЛЬ НА КОРОТКОЕ ЗАМЫКАНИЕ | |

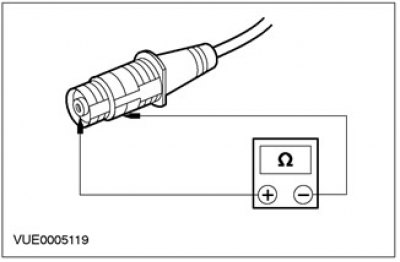

 | 1 Используя цифровой мультиметр, измерьте сопротивление между центральным проводником антенны и "массой" (экраном) антенны. |
| • Сопротивление составляет от 9,000 до 10,000 Ом ? | |
| → Да | |
| Перейдите к C5 Перейдите к PINPOINT-ТЕСТУ C | |
| → Нет | |
| УСТАНОВИТЕ новую антенну. За дополнительной информацией обратитесь к Антенна - Сотовый телефон имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы. | |
| C5: ПРОВЕРЬТЕ СОЕДИНЕНИЕ АНТЕННЫ С КРОНШТЕЙНОМ ДЛЯ ТРУБКИ | |

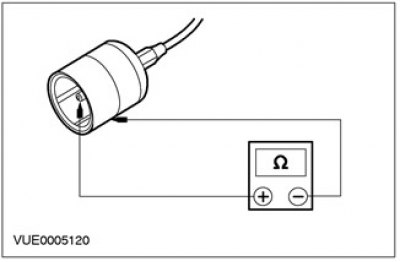

 | 1 Используя цифровой мультиметр, измерьте сопротивление между центральным проводником антенны и "массой" (экраном) антенны. |
| • Сопротивление составляет от 9,000 до 10,000 Ом ? | |
| → Да | |
| Перейдите к C6 Перейдите к PINPOINT-ТЕСТУ C | |
| → Нет | |
| УСТАНОВИТЕ новую антенну. За дополнительной информацией обратитесь к Антенна - Сотовый телефон имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы. | |
| C6: ПРОВЕРЬТЕ РАЗЪЕМ, СОЕДИНЯЮЩИЙ КРОНШТЕЙН ДЛЯ ТРУБКИ С СОТОВЫМ ТЕЛЕФОНОМ | |
 | 1 Используя цифровой мультиметр, измерьте сопротивление между штырем 2 C1026 кронштейна для трубки, электрической цепи со стороны электропроводки, и штырем 3 C1026 кронштейна для трубки, со стороны электропроводки . |
| • Сопротивление составляет от 9,000 до 10,000 Ом ? | |
| → Да | |
| ПРОВЕРЬТЕ соединение между сотовым телефоном и кронштейном для трубки. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТАНОВИТЕ новый кронштейн для трубки. За дополнительной информацией обратитесь к Кронштейн для трубки имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ D: МИКРОФОН РЕЖИМА "ГРОМКОЙ СВЯЗИ" СОТОВОГО ТЕЛЕФОНА ФУНКЦИОНИРУЕТ CO СБОЯМИ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| D1: ПРОВЕРЬТЕ, ОСУЩЕСТВЛЯЕТСЯ ЛИ ПЕРЕДАЧА ГОЛОСА ВО ВРЕМЯ ТЕЛЕФОННЫХ ПЕРЕГОВОРОВ СНАРУЖИ АВТОМОБИЛЯ | |
| ПРИМЕЧАНИЕ: Удостоверьтесь в том, что сотовый телефон - это фирменный сотовый телефон Ford. Сходные телефоны, не являющиеся фирменными изделиями Ford, не совместимы с этой системой. При включении на дисплее сотового телефона Ford отображается логотип Ford. | |
| 1 Задействуйте сотовый телефон, находясь снаружи автомобиля. | |
| • Сотовый телефон осуществляет передачу голоса во время телефонных переговоров снаружи автомобиля? | |
| → Да | |
| Перейдите к D2 Перейдите к PINPOINT-ТЕСТУ D | |
| → Нет | |
| ОБРАТИТЕСЬ в Сервисный центр Motorola. ПРОВЕРЬТЕ правильность работы системы. | |
| D2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 3-MC8 (КОРИЧНЕВУЮ/КРАСНУЮ) НА РАЗМЫКАНИЕ | |
| 1 Отсоедините Модуль поддержки работы в портативном режиме - C463. | |
| 2 Отсоедините Микрофон - C440. | |

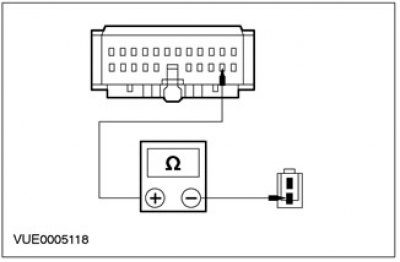

 | 3 Используя цифровой мультиметр, измерьте сопротивление между штырем 2 C463 модуля поддержки работы в портативном режиме, электрической цепи 3 - MC8 (коричневой/красной), со стороны электропроводки, и штырем 1 C440 микрофона, электрической цепи 3 - MC8 (коричневой/красной), со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| Перейдите к D3 Перейдите к PINPOINT-ТЕСТУ D | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
| D3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 1-MD26 (БЕЛУЮ/ЧЕРНУЮ) НА РАЗМЫКАНИЕ | |
 | 1 Используя цифровой мультиметр, измерьте сопротивление между штырем 3 C463 модуля поддержки работы в портативном режиме, электрической цепи 1 - MD26 (белой/черной), и штырем 1 C440 микрофона, электрической цепи 1 - MD26 (белой/черной), со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый микрофон. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
(Перейдите к источнику по ссылке: Autoinstruction.ru)
PINPOINT-ТЕСТ E: ТИХИЙ ЗВУК ИЛИ ОТСУТСТВИЕ ЗВУКА В ДИНАМИКАХ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| E1: ПРОВЕРЬТЕ ИСПРАВНОСТЬ ФУНКЦИОНИРОВАНИЯ СОТОВОГО ТЕЛЕФОНА СНАРУЖИ АВТОМОБИЛЯ | |
| 1 ВЫПОЛНИТЕ самопроверку аудиоблока. За дополнительной информацией обратитесь к Разделу 415-00. | |
| 2 Задействуйте сотовый телефон, находясь снаружи автомобиля. | |
| • Сотовый телефон функционирует исправно вне автомобиля? | |
| → Да | |
| Перейдите к E2 Перейдите к PINPOINT-ТЕСТУ E | |
| → Нет | |
| ОБРАТИТЕСЬ в Сервисный центр Motorola. ПРОВЕРЬТЕ правильность работы системы. | |

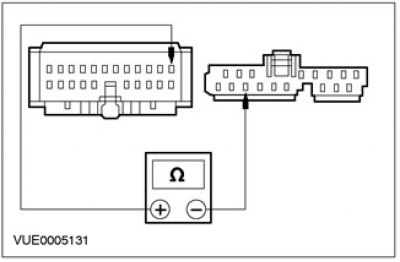

| E2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 1-MD52 НА РАЗМЫКАНИЕ | |
| 1 Отсоедините Модуль поддержки работы в портативном режиме - C463. | |
| 2 Отсоедините Аудиоблок - C447. | |
 | 3 Используя цифровой мультиметр, измерьте сопротивление между штырем 21 C463 модуля поддержки работы в портативном режиме, электрической цепи 1 - MD52 (белой/красной), со стороны электропроводки, и штырем 9 C447 аудиоблока, электрической цепи 1 - MD52 (белой/красной), со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| Перейдите к E3 Перейдите к PINPOINT-ТЕСТУ E | |
| → Нет | |
| Отремонтируйте электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |

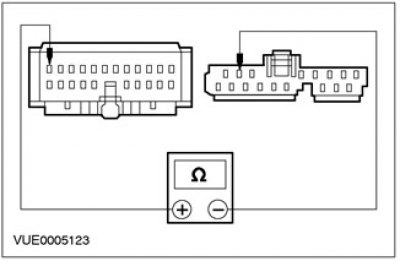

| E3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 8 - MD52 НА РАЗМЫКАНИЕ | |
 | 1 Используя цифровой мультиметр, измерьте сопротивление между штырем 22 C463 модуля поддержки работы в портативном режиме, электрической цепи 8 - MD52 (белой/красной), со стороны электропроводки, и штырем 8 C447 аудиоблока, электрической цепи 8 - MD52 (белой/красной), со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый модуль поддержки работы в портативном режиме. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ F: СООБЩЕНИЯ СОТОВОГО ТЕЛЕФОНА НЕ ОТОБРАЖАЮТСЯ НА ДИСПЛЕЕ АУДИОБЛОКА

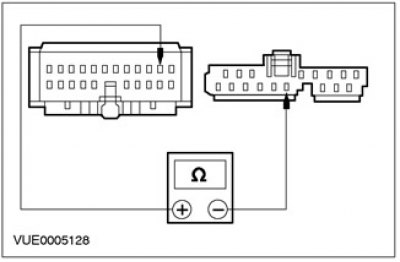

| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| F1: ПРОВЕРЬТЕ ИСПРАВНОСТЬ ФУНКЦИОНИРОВАНИЯ СОТОВОГО ТЕЛЕФОНА СНАРУЖИ АВТОМОБИЛЯ | |
| 1 Задействуйте сотовый телефон, находясь снаружи автомобиля. | |
| • Сотовый телефон функционирует исправно снаружи автомобиля? | |
| → Да | |
| Перейдите к F2 Перейдите к PINPOINT-ТЕСТУ F | |
| → Нет | |
| ОБРАТИТЕСЬ в Сервисный центр Motorola. ПРОВЕРЬТЕ правильность работы системы. | |
| F2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 91S-MC19 НА РАЗМЫКАНИЕ | |
| 1 Отсоедините Модуль поддержки работы в портативном режиме - C463. | |
| 2 Отсоедините Кронштейн для трубки - C471. | |
 | 3 Используя цифровой мультиметр, измерьте сопротивление между штырем 20 C463 модуля поддержки работы в портативном режиме, электрической цепи 91S - MC19 (черной/зеленой), со стороны электропроводки, и штырем 7 C471 кронштейна для трубки, электрической цепи 91S - MC19 (черной/зеленой), со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| Перейдите к F3 Перейдите к PINPOINT-ТЕСТУ F | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
| F3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 5-MC20 НА РАЗМЫКАНИЕ | |

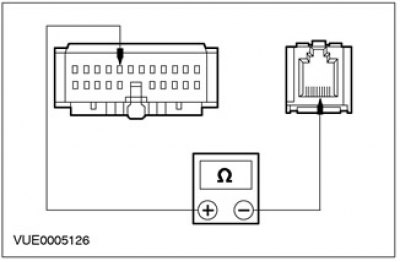

 | 1 Используя цифровой мультиметр, измерьте сопротивление между штырем 19 C463 модуля поддержки работы в портативном режиме, электрической цепи 5 - MC20 (синей/желтой), со стороны электропроводки, и штырем 6 C471 кронштейна для трубки, электрической цепи 5 - MC20 (синей/желтой), со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| Перейдите к F4 Перейдите к PINPOINT-ТЕСТУ F | |
| → Нет | |
| Отремонтируйте электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
| F4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 4-MC21 НА РАЗМЫКАНИЕ | |

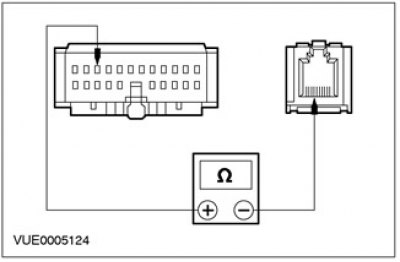

 | 1 Используя цифровой мультиметр, измерьте сопротивление между штырем 18 C463 модуля поддержки работы в портативном режиме, электрической цепи 4 - MC21 (серой/белой), со стороны электропроводки, и штырем 5 C471 кронштейна для трубки, электрической цепи 4 - MC21 (серой/белой), со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| Перейдите к F5 Перейдите к PINPOINT-ТЕСТУ F | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
| F5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 5-EA10 НА РАЗМЫКАНИЕ | |
| 1 Отсоедините Аудиоблок - C447. | |
 | 2 Используя цифровой мультиметр, измерьте сопротивление между штырем 13 C463 модуля поддержки работы в портативном режиме, электрической цепи 5 - EA10 (синей/желтой), со стороны электропроводки, и штырем 2 C447 аудиоблока, электрической цепи 5 - EA10 (синей/желтой), со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| Перейдите к F6 Перейдите к PINPOINT-ТЕСТУ F | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
| F6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 4-EA10 НА РАЗМЫКАНИЕ | |
 | 1 Используя цифровой мультиметр, измерьте сопротивление между штырем 12 C463 модуля поддержки работы в портативном режиме, электрической цепи 4 - EA10 (серой/черной), со стороны электропроводки, и штырем 1 C447 аудиоблока, электрической цепи 4 - EA10 (серой/черной), со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| Перейдите к A6 | |
| → Нет | |
| Отремонтируйте электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
