Снятие
Автомобили с механическим приводом люка крыши.
1. Снимите ручку привода люка крыши.
Все автомобили
2. Отсоедините переднюю лампу освещения салона.
3. Расстыкуйте электрические разъемы передней лампы освещения салона и снимите переднюю лампу освещения салона.
Автомобили с механическим приводом люка крыши.
4. Снимите потолочную консоль.
Все автомобили
5. Снимите панель отделки стойки А. За дополнительной информацией обратитесь к Разделу 501-05.
6. Снимите противосолнечные козырьки.

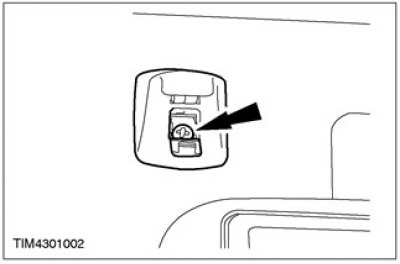

7. Снимите зажимы крепления противосолнечного козырька.

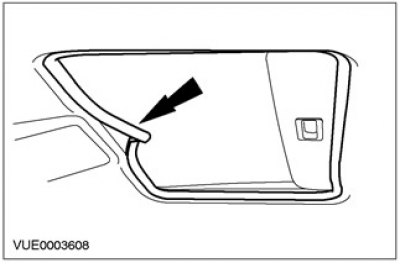

8. Снимите уплотнитель люка крыши.
9. Аккуратно отсоедините переднюю кромку обшивки потолка для доступа к кабелю антенны GSM.
10. Отсоедините кабель антенны GSM от кабеля антенны AM/FM (обшивка потолка показана снятой для ясности).

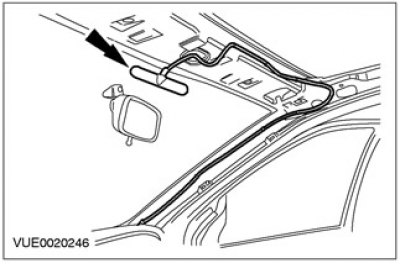

11. Отсоедините антенну GSM от лобового стекла.

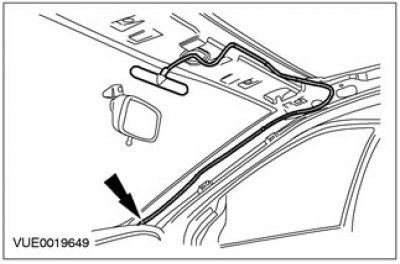

12. Обрежьте кабель антенны GSM. Отбракуйте кабель антенны GSM.

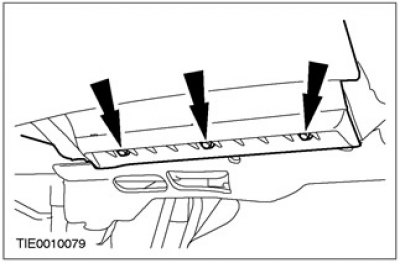

13. Снимите отделение для перчаток.
14. Снимите рециркуляционный воздуховод.
15. Отсоедините кабель антенны GSM от кабеля антенны AM/FM.

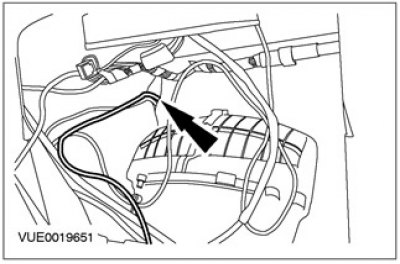

16. Обрежьте кабель антенны GSM.
17. Отстыкуйте линейный электрический разъем антенны GSM от электрического разъема сверхтонкого провода модуля управления телематической системы и снимите кабель антенны GSM.
- Отбракуйте кабель антенны GSM.
Установка
Все автомобили
1.
Внимание: При помощи тампона, смоченного спиртом, очистите лобовое стекло перед установкой антенны.
Примечание: Установите новую антенну GSM.
Примечание: Антенну GSM требуется установить в правильное положение.
Установите кабель антенны GSM на лобовое стекло. За дополнительной информацией обратитесь к разделу "Описание и принцип действия".

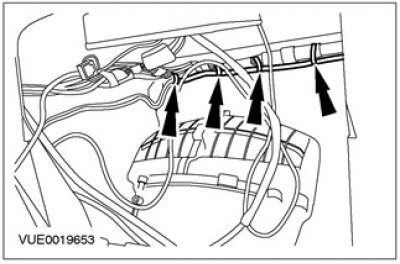

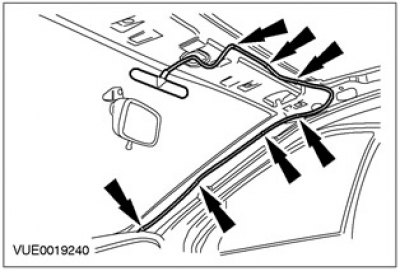

2. Используя подходящие скобы, закрепите кабель антенны GSM на кабеле антенны AM/FM (обшивка потолка показана снятой для ясности).
3.
Примечание: Удостоверьтесь в том, что кабель антенны GSM стыкуется с линейным электрическим разъемом модуля управления телематической системы.
Используя подходящие скобы, закрепите кабель антенны GSM на жгуте электропроводки панели приборов.

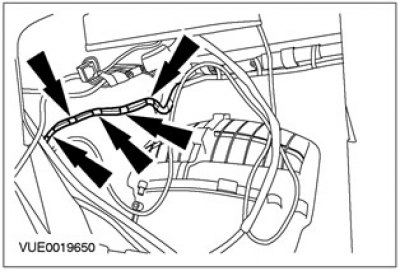

4. Используя подходящие скобы, закрепите кабель антенны GSM на кабеле антенны AM/FM.

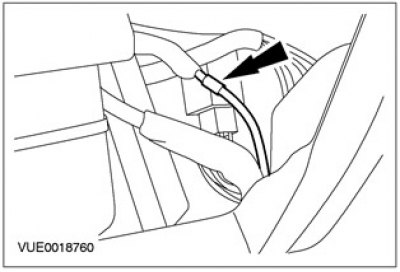

5. Состыкуйте линейный электрический разъем кабеля антенны GSM с электрическим разъемом сверхтонкого провода модуля управления телематической системы.

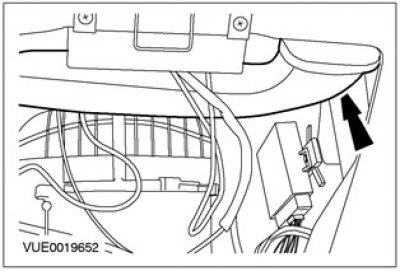

6. Установите рециркуляционный воздуховод.
7. Установите отделение для перчаток.
8. Закрепите обшивку потолка.
9. Установите уплотнение сдвижного люка крыши.
10. Установите панель отделки стойки А. За дополнительной информацией обратитесь к Разделу 501-05.

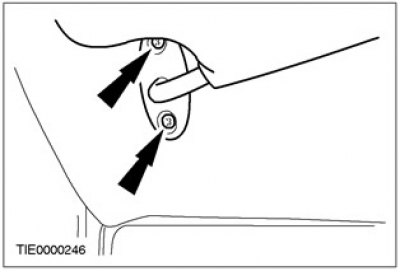

11. Установите противосолнечные козырьки.
12. Установите зажимы крепления противосолнечных козырьков.
Автомобили с механическим приводом люка крыши.

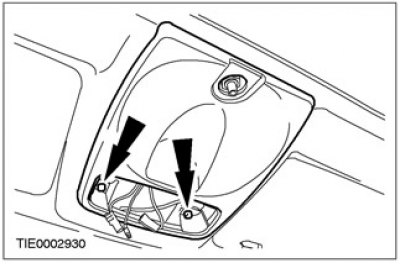

13. Установите потолочную консоль.
Все автомобили

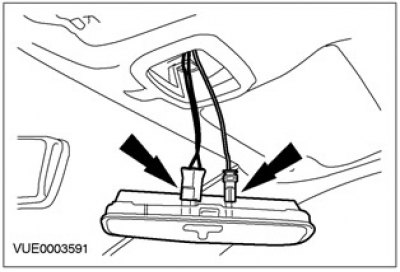

14. Состыкуйте электрические разъемы передней лампы освещения салона.

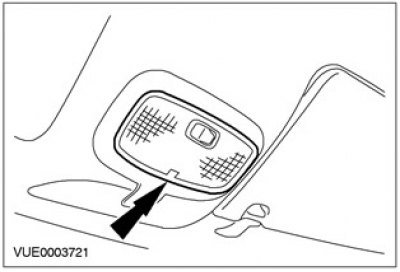

15. Установите переднюю лампу освещения салона.
Автомобили с механическим приводом люка крыши.

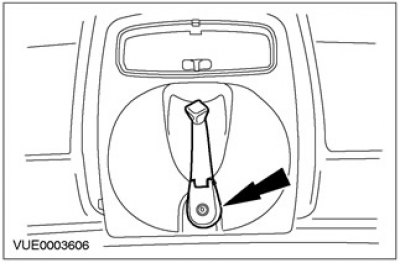

16. Установите рукоятку сдвижного люка крыши.
