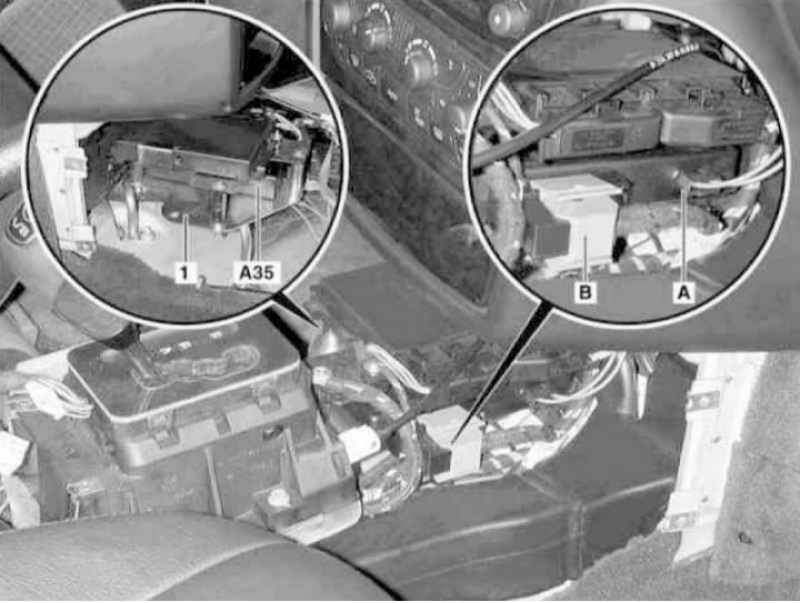

Детали установки приемопередатчика системы Handsfree мобильной телефонной связи: 1 - Монтажная скоба; А - Разъем подключения оптоволоконного кабеля; В - Разъем электропроводки; А35 - Приемопередатчик
Описываемые устройства применяются на моделях, оборудованных мобильной телефонной связью на базе аппаратов Nokia 6210 (код комплектации ЕТ7) и 3110 (код EV7).
1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

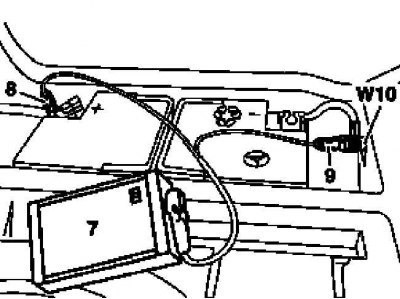

7 - Вспомогательный аккумулятор; 8 - Клемма положительного провода модуля; 9 - Клемма отрицательного провода модуля; W10 - Заземление батареи
2. Снимите сборку центральной консоли (см. Главу Кузов).
3. Отсоедините от приемопередатчика (А35) оптоволоконный кабель (А), - сразу же закупорьте оба волновода специальными светонепроницаемыми колпачками.
4. Сжав фиксаторы, рассоедините разъем (В) электропроводки приемопередатчика.
5. Отдайте крепеж (два винта и одна гайка) и снимите с туннеля трансмиссионной линии монтажную скобу (1).
6. Выверните два расположенных под скобой (1) болта и снимите приемопередатчик (А35).
Оригинал можно просмотреть на сайте autoinstruction.ru
7. Установка производится в обратном порядке.
8. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
