CD-чейнджер (код комплектации ЕР5)
Детали установки CD-чейнджера на примере моделей Универсал (1 из 2): 2 - Крепежные гайки; А2/6 - CD-чейнджер; А2/42 - TV-тюнер

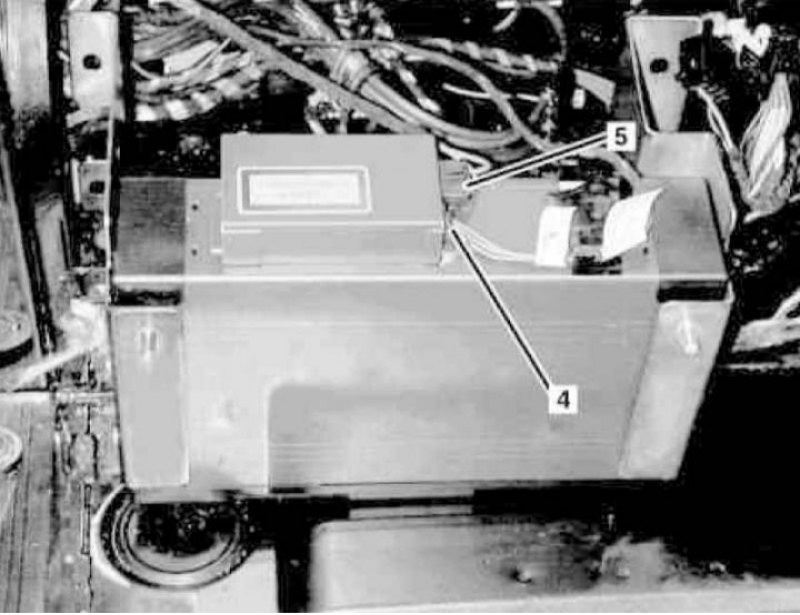

Детали установки CD-чейнджера на примере моделей Универсал (2 из 2): 4 - Разъем жгута подачи питания к CD-чейнджеру; 5 - Разъем оптоволоконного кабеля
1. Извлеките из CD-чейнджера зарядный магазин.
2. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.
7 - Вспомогательный аккумулятор; 8 - Клемма положительного провода модуля; 9 - Клемма отрицательного провода модуля; W10 - Заземление батареи
3. На моделях соответствующей комплектации (код ЕМ9) снимите TV-тюнер (А2/42) (см. ниже).
4. Отпустите четыре крепежные гайки (2), рассоедините разъемы (4 и 5) на задней стороны сборки CD-чейнджера (А2/6) и снимите последнюю.
Примечание. Сразу же закупорьте волноводы разъема подключения оптоволоконного кабеля (5) специальными светонепроницаемыми колпачками.
5. Установка производится в обратном порядке.
6. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и выполните процедуры базового программирования.
TV-тюнер (код комплектации ЕМ9)
Детали установки TV-тюнера (1 из 2): А - Оборудованная ветроотбойником крышка; В - Опора ветроотбойника
(Материал опубликован ранее на: Autoinstruction.ru)
Детали установки TV-тюнера (2 из 2): 1 - Пластмассовая рама под установку CD-чейнджера; 2 - Ковровая панель; 3 - Крепежные винты; А2/42 - TV-тюнер; Х1/27 - Антенный разъем; Х1/28 - Разъем электропроводки
1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.
7 - Вспомогательный аккумулятор; 8 - Клемма положительного провода модуля; 9 - Клемма отрицательного провода модуля; W10 - Заземление батареи
3. На моделях соответствующей комплектации (код V57) снимите крышку багажного отделения.
4. Снимите оборудованную ветроотбойником крышку (А), - по три кнопочных фиксатора с каждой стороны.
5. Снимите левый опорный кронштейн (В) ветроотбойника.
6. На моделях соответствующей комплектации (код V53) снимите левый вещевой отсек.
7. На моделях соответствующей комплектации (код ЕР5) снимите пластмассовую раму (1) под установку CD-чейнджера (см. выше).
8. Слегка приподняв панель боковой отделки, снимите ковровую обивку (2) арки левого колеса.
9. Выверните два крепежных винта и снимите прилегающую панель ковровой обивки пола.
10. Рассоедините разъемы антенного кабеля (Х1/27) и электропроводки (Х1/28).
11. Выверните четыре крепежных винта (3) и снимите TV-тюнер (А2/42).
12. Установка производится в обратном порядке, - на моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
13. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
