Модели Универсал

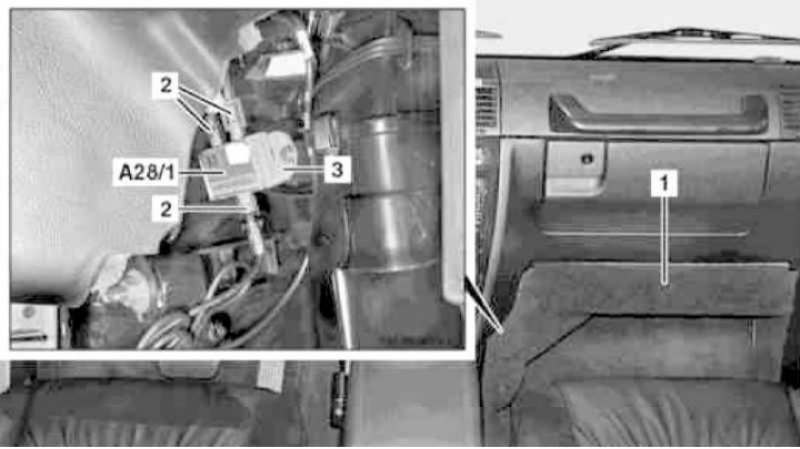

Детали установки антенного делителя на моделях Универсал: 1 - Крышка; 2 - Штекерные разъемы; 3 - Кронштейн; А28/1 - Антенный делитель (радиоприемник и сотовый телефон)
1. Снимите крышку (1) справа под панелью приборов (см. Главу Кузов).
2. Рассоедините штекерные разъемы (2) на антенном делителе (А28/1).
3. Наклонив вниз, высвободите делитель (А28/1) из опорного кронштейна (3).
4. Установка производится в обратном порядке.
Модели Кабриолет

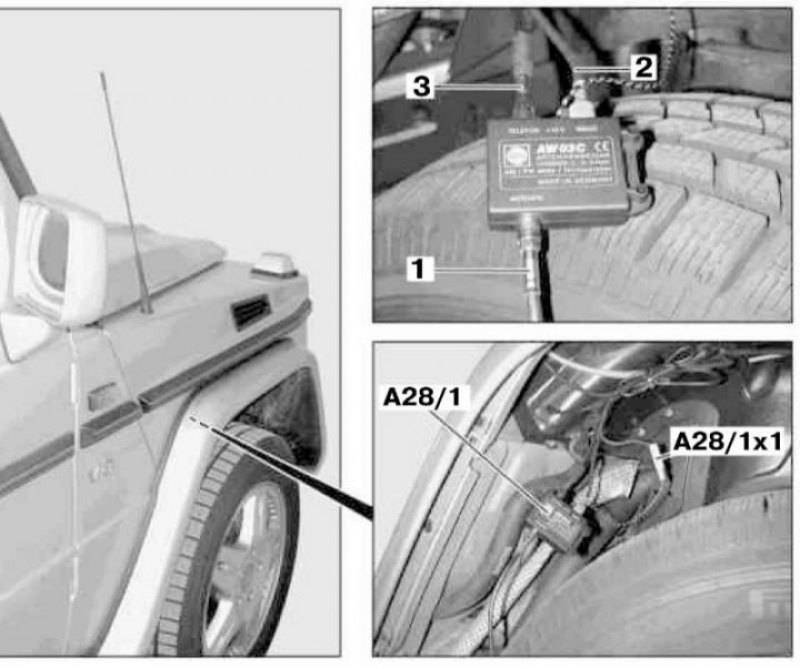

Детали установки антенного делителя на моделях Кабриолет: 1 - Антенный кабель; 2 - Кабель радиоприемника; 3 - Кабель сотового телефона; А28/1 - Антенный делитель; А28/1x1 - Разъем жгута подачи питания
1. Снимите локер защиты арки правого переднего колеса.
2. Потянув, отделите антенный делитель (А28/1) от своего посадочного места на колесной арке, - приготовьте сменный отрезок двухстороннего скотча.
3. Отсоедините от делителя жгут подачи питания, - разъем (А28/1x1).
Смотрите источник на портале: Autoinstruction.ru
4. Отсоедините от делителя антенный кабель (1), затем кабели радиоприемника (2) и сотового телефона (3).
5. Установка производится в обратном порядке.
