Центральный громкоговоритель панели приборов
Детали установки центрального громкоговорителя на панели приборов: 1, 2 — Разъемы электропроводки; 3, 5 - Болты; 4 - Панель; Н4/27 - Центральный громкоговоритель
1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

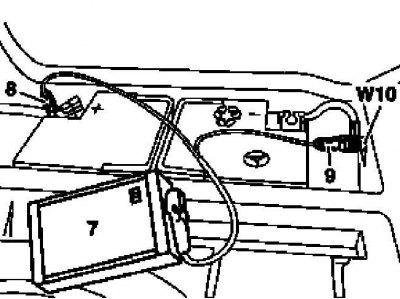

7 - Вспомогательный аккумулятор; 8 - Клемма положительного провода модуля; 9 - Клемма отрицательного провода модуля; W10 - Заземление батареи
2. Снимите с панели приборов центральные дефлекторы (см. Главу Кузов).
3. Выверните крепежные винты (5) и снимите панель (4).
4. Рассоедините разъемы (1 и 2).
5. Выверните крепежные болты (3) и снимите центральный громкоговоритель (Н4/27).
6. Установка производится в обратном порядке.
7. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
Высокочастотные динамики

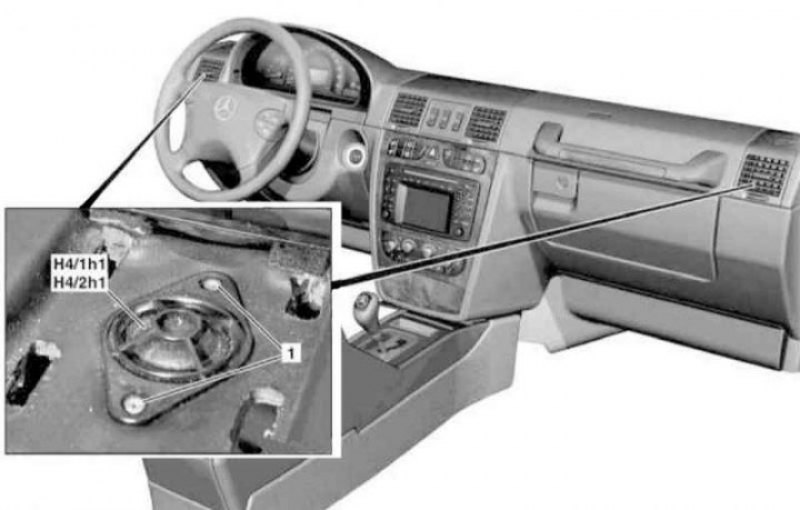

Детали установки ВЧ динамиков: 1 - Болты; Н4/1h1 - Левый ВЧ динамик; Н4/2h1 - Правый ВЧ динамик
1. Снимите с панели приборов боковые дефлекторы (см. Главу Кузов).
2. Выверните крепежные винты (1) и снимите с панели приборов ВЧ динамики (Н4/1h1 и Н4/2h1).
3. Отсоедините от динамиков электропроводку.
4. Установка производится в обратном порядке.
Дверные громкоговорители
Передние двери

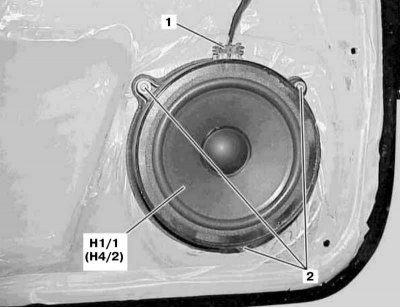

Детали установки громкоговорителя передней двери: 1 - Разъем; 2 - Болты; Н4/1 - Громкоговоритель левой двери; Н4/2 - Громкоговоритель правой двери
1. Снимите панель внутренней обивки двери (см. Главу Кузов).
2. Отсоедините от громкоговорителя электропроводку, - разъем (1).
3. Выверните крепежные винты (2) и снимите дверной громкоговоритель (Н4/1 или Н4/2).
4. Установка производится в обратном порядке, - проследите за правильностью размещения громкоговорителя на двери.
Задние двери

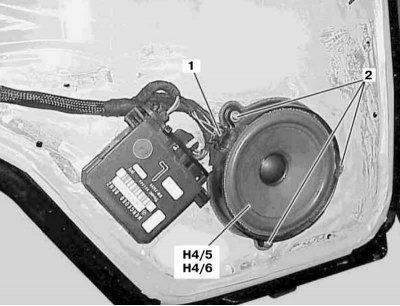

Детали установки громкоговорителя задней двери: 1 - Разъем; 2 - Болты; Н4/5 - Громкоговоритель левой двери; Н4/6 - Громкоговоритель правой двери
Порядок выполнения процедуры аналогичен описанному выше для громкоговорителей передних дверей.
НЧ громкоговоритель (вуфер аудиосистемы Harman/Kardon) (код комплектации Е66)

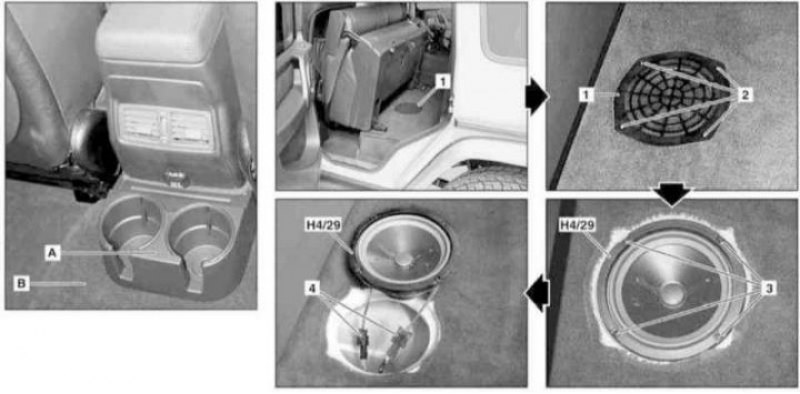

Детали установки НЧ громкоговорителя (вуфера) аудиосистемы Harman/Kardon: 1 - Защитная решетка; 2, 3 - Болты; 4 - Разъем электропроводки; А - Чашкодержатель; Н4/29 - НЧ громкоговоритель (вуфер)
1. На моделях соответствующей комплектации (код FG2) снимите задний чашкодержатель.
Исходник статьи на этом веб-сайте autoinstruction
2. Выверните крепежные винты (2) и снимите защитную решетку (1).
3. Выверните винты (3) и снимите НЧ громкоговоритель (Н4/29).
4. Рассоедините разъемы (4) электропроводки.
5. Установка производится в обратном порядке.
