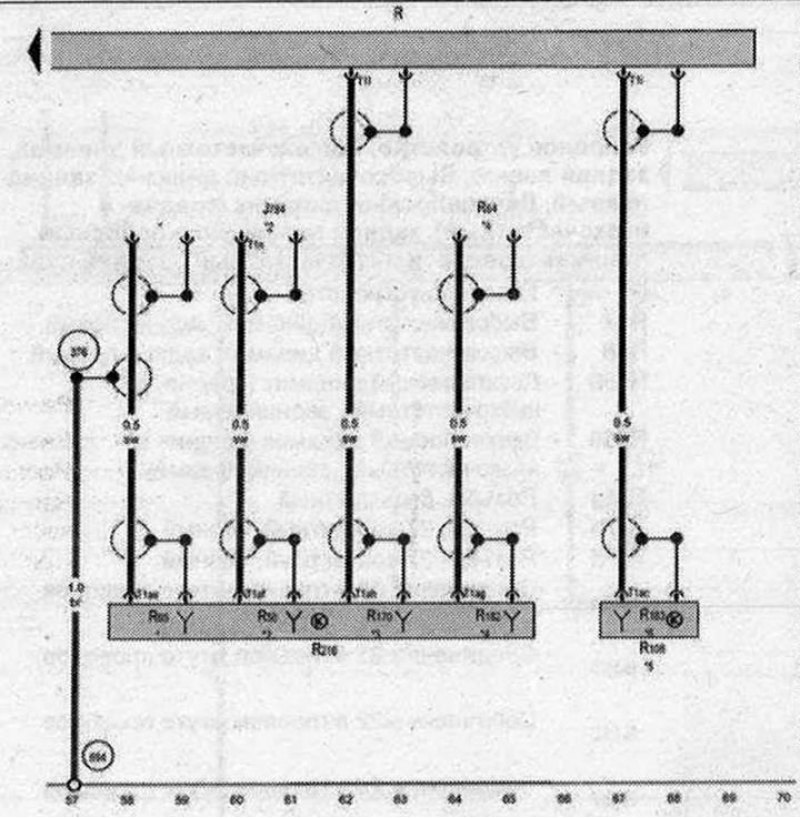

Блок управления информационной электронной системы 1, Головное устройство, Антенна GPS, Приемник радиосигнала автономного отопителя, Антенна телефона, Левый антенный модуль, Спутниковая антенна, Антенна дополнительного отопителя, Антенна цифрового радиотюнера, Антенна на крыше
- J794 - Блок управления информационной электронной системы 1
- R - Головное устройство
- R50 - Антенна GPS
- R64 - Приемник радиосигнала автономного отопителя
- R65 - Антенна телефона
- R108 - Левый антенный модуль
- R170 - Спутниковая антенна
- R182 - Антенна дополнительного отопителя
- R183 - Антенна цифрового радиотюнера
- R216 - Антенна на крыше
- T1ac - Разъём, 1-контактный
- T1ae - Разъём, 1-контактный
- T1af - Разъём, 1-контактный
- T1ag - Разъём, 1-контактный
- T1ah - Разъём, 1-контактный
- Т1i - Разъём, 1-контактный
- T1l - Разъём, 1-контактный
- Т1n - Разъём, 1-контактный
- 376 - Соединение с массой 11 в главном жгуте проводов
- 654 - Точка соединения с массой на правой стойке D
- * - только для а/м с мобильным телефон ом/телефоном
- *2 - Дополнительное оборудование
- *3 - только для а/м со спутниковым приёмником
- *4 - только для а/м с автономным отопителем
- *5 - Левое боковое стекло
- *6 - только для а/м с цифровым радиотюнером
ws | белый | sw | чёрный |
ro | красный | rt | красный |
br | коричневый | gn | зелёный |
bl | синий | gr | серый |
li | лиловый | vi | лиловый |
ge | жёлтый | or | оранжевый |
rs | розовый |
