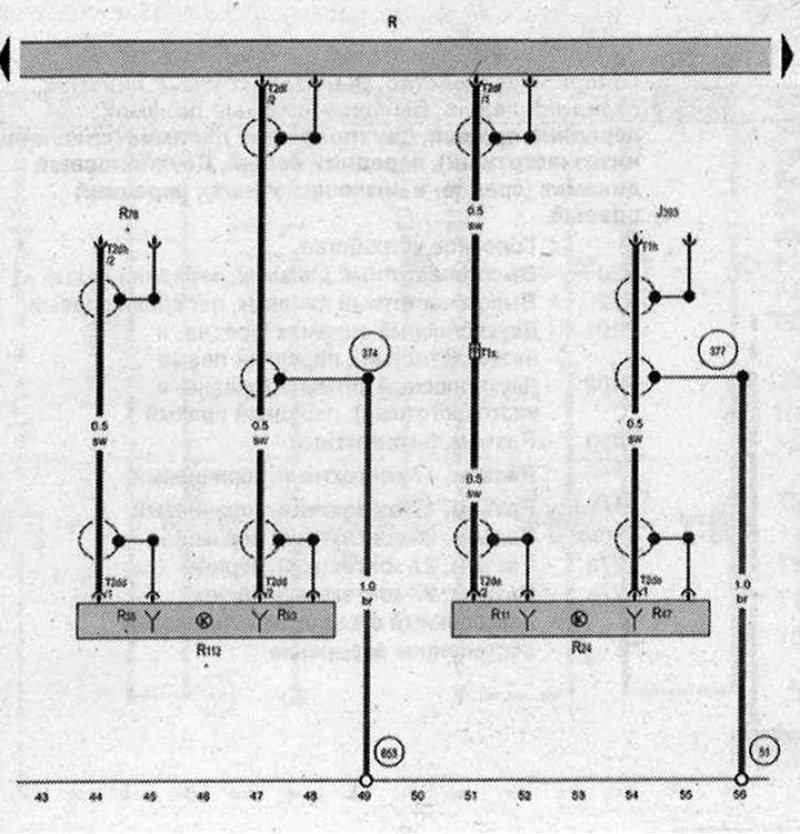

Центральный блок управления систем комфорта, Головное устройство, Антенна, Антенный усилитель, Антенна центрального замка и охранной сигнализации, Антенна 1 для ТВ, ТВ-тюнер, Радиоантенна 2, Антенный усилитель 3
- J393 - Центральный блок управления систем комфорта
- R - Головное устройство
- R11 - Антенна
- R24 - Антенный усилитель
- R47 - Антенна центрального замка и охранной сигнализации
- R55 - Антенна 1 для ТВ
- R78 - ТВ-тюнер
- R93 - Радиоантенна 2
- R112 - Антенный усилитель 3
- T1h - Разъем, 1-контактный
- Т1х - Разъём, 1-контактный, рядом с задним стеклом
- T2dd - Разъём, 2-контактный
- T2de - Разъём, 2-контактный
- T2df - Разъём, 2-контактный
- T2dh - Разъём, 2-контактный
- 51 - Точка соединения с массой в багажном отсеке справа
- 374 - Соединение с массой 9 в главном жгуте проводов
- 377 - Соединение с массой 12 в главном жгуте проводов
- 653 - Точка соединения с массой на левой стойке D
- * - только для а/м с ТВ-тюнером
(Источник статьи доступен на портале Autoinstruction.ru)
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
