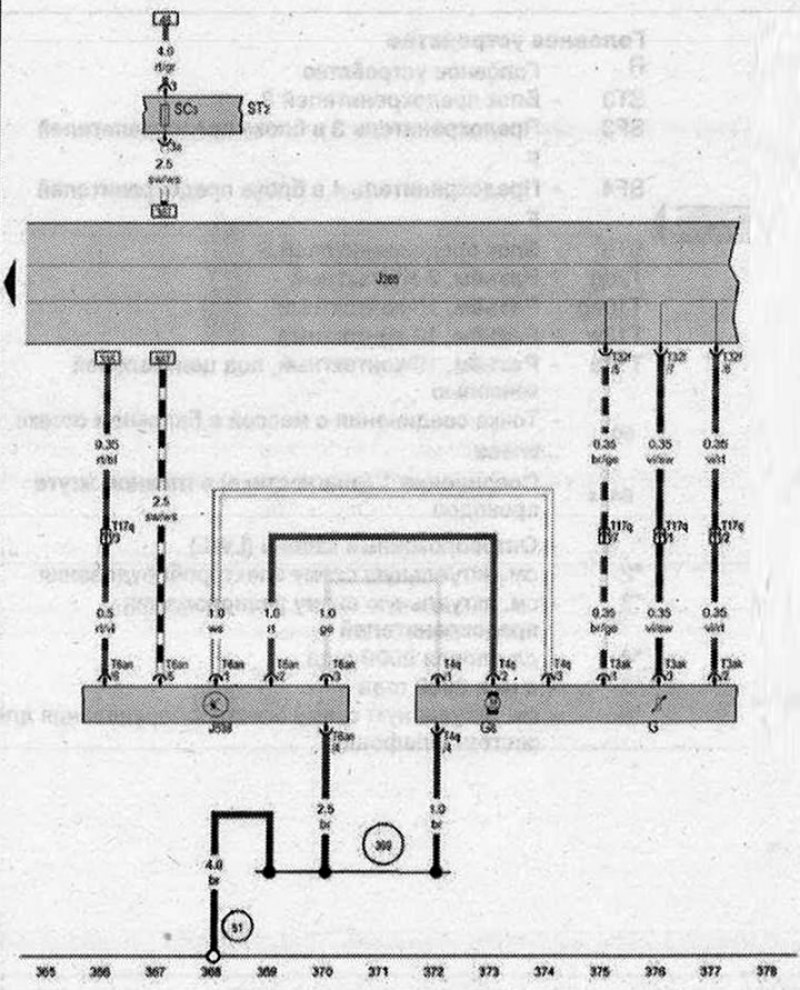

Датчик уровня топлива, Подкачивающий топливный насос, Блок управления комбинации приборов, Блок управления топливного насоса
- G - Датчик уровня топлива
- G6 - Подкачивающий топливный насос
- J285 - Блок управления комбинации приборов
- J538 - Блок управления топливного насоса
- ST2 - Блок предохранителей 2
- SC3 - Предохранитель 3 в блоке предохранителей С
- Т3аk - Разъём, 3-контактный
- T4q - Разъём 4-контактный
- Т6an - Разъём 6-контактный
- T17q - разъем, 17-контактный, чёрный
- Т32f - разъём, 32-контактный
- 51 - Точка соединения с массой в багажном отсеке справа
- 369 - Соединение с массой 4 в главном жгуте проводов
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
