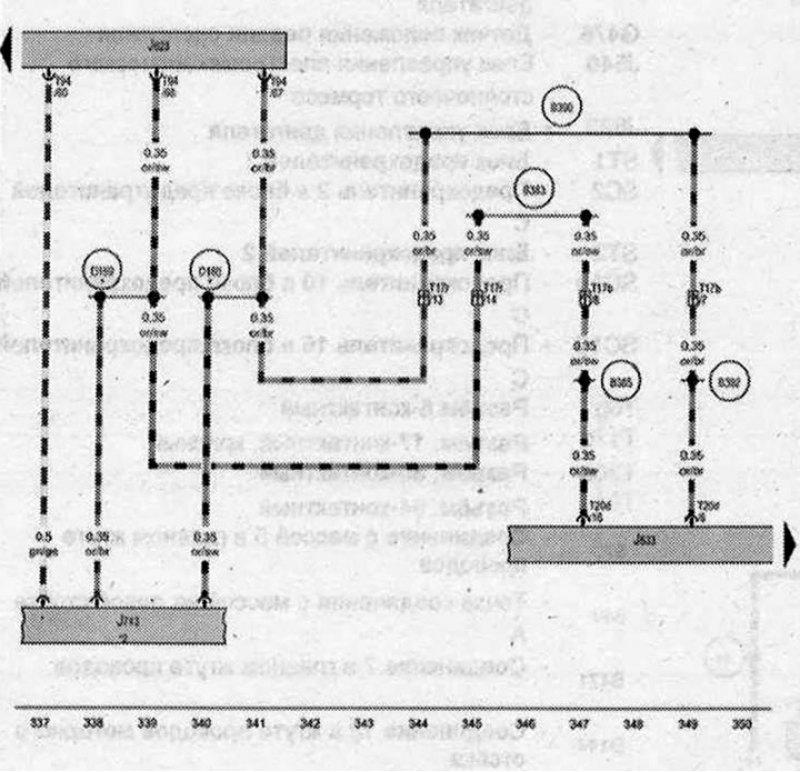

Диагностический интерфейс шин данных, Блок управления двигателя
- J533 - Диагностический интерфейс шин данных
- J623 - Блок управления двигателя
- J743 - Блок Mechatronik КП DSG
- Т17b - Разъем, 17-контактный, синий
- Т17r - Разъем, 17-контактный, белый
- T20d - Разъём, 20-контактный
- Т94 - Разъём, 94-контактный
- B383 - Соединение 1 (шина CAN-привод, провод High) в главном жгуте проводов
- В385 - Соединение 3 (шина CAN-привод, провод High) в главном жгуте проводов
- 8390 - Соединение 1 (шина CAN-привод, провод Low) в главном жгуте проводов
- В392 - Соединение 3 (шина CAN-привод, провод Low) в главном жгуте проводов
- D159 - Соединение (шина, провод High) в жгуте проводов моторного отсека
- D160 - Соединение (шина, провод Low) в жгуте проводов моторного отсека
- *- только для а/м с АКП
- *2 - см. актуальную схему электрооборудования АКП
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
