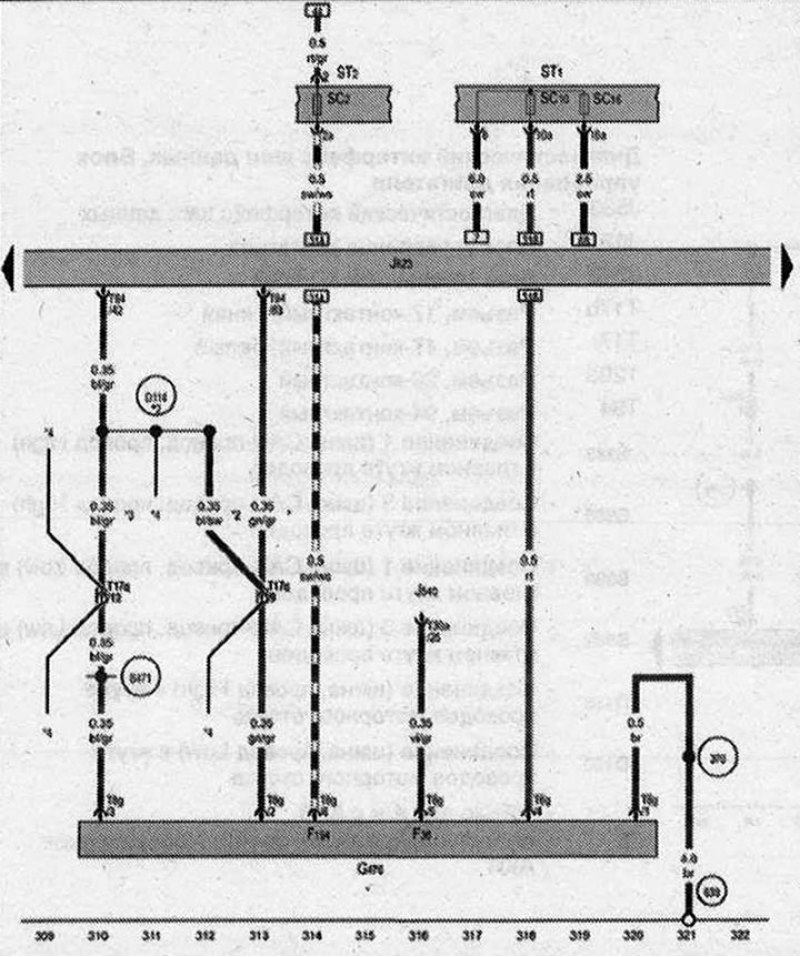

Датчик положения педали сцепления, Блок управления двигателя
- F36 - Выключатель педали сцепления
- F194 - Выключатель педали сцепления для запуска двигателя
- G476 - Датчик положения педали сцепления
- J540 - Блок управления электромеханического стояночного тормоза
- J623 - Блок управления двигателя
- ST1 - Блок предохранителей 1
- SC2 - Предохранитель 2 в блоке предохранителей С
- ST2 - Блок предохранителей 2
- SC10 - Предохранитель 10 в блоке предохранителей С
- SC16 - Предохранитель 16 в блоке предохранителей С
- Т6g - Разъём 6-контактный
- T17q - Разъем, 17-контактный, красный
- Т30a - Разъём, 30-контактный
- Т94 - разъём, 94-контактный
- 370 - Соединение с массой 5 в главном жгуте проводов
- 639 - Точка соединения с массой на левой стойке А
- B471 - Соединение 7 в главном жгуте проводов
- D114 - Соединение 12 в жгуте проводов моторного отсека
- *-только для а/м с МКП
- *2 - только для а/м с АКП
- *3 - только для а/м без АКП
- *4 - см. актуальную схему электрооборудования АКП
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
