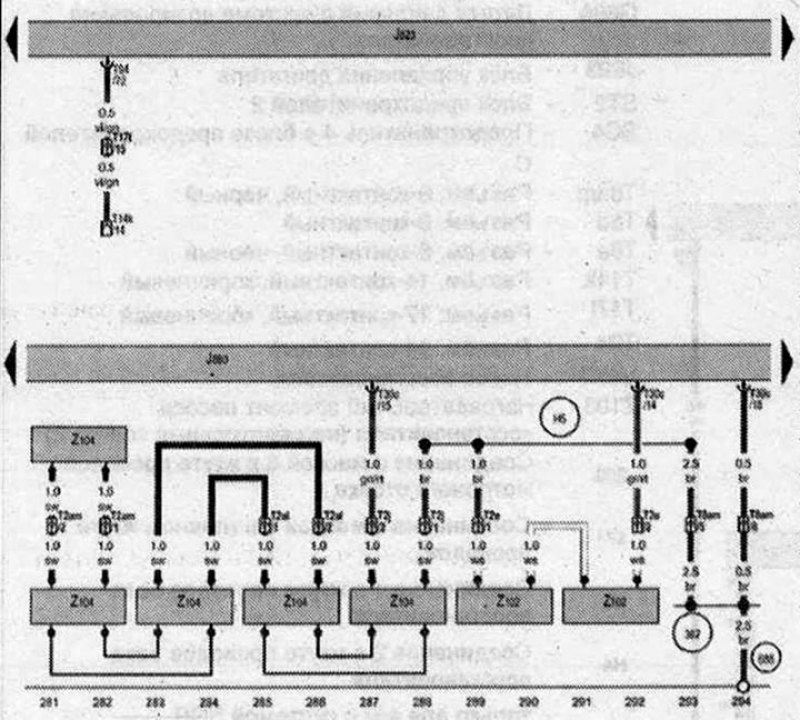

Блок управления двигателя, Блок управления системы дозирования восстановителя, Нагревательный элемент бака восстановителя (нагревательный контур 1), Нагревательный элемент трубопровода восстановителя (нагревательный контур 2)
- J623 - Блок управления двигателя
- J880 - Блок управления системы дозирования восстановителя
- Т2аl - Разъём, 2-контактный, коричневый
- Т2аm - Разъём, 2-контактный, оранжевый
- Т2е - Разъём, 2-контактный, чёрный
- T2j- Разъём, 2-контактный, чёрный
- Т8аm - Разъём, 8-контактный, чёрный
- Т14k - Разъём, 14-контактный, коричневый
- Т17t - Разъем, 17-контактный, коричневый
- Т30c - Разъём, 30-контактный
- Т94 - Разъём, 94-контактный
- Z102 - Нагревательный элемент бака восстановителя (нагревательный контур 1)
- Z104 - Нагревательный элемент трубопровода восстановителя (нагревательный контур 2)
- 367 - Соединение с массой 2 в главном жгуте проводов
- 688 - Точка соединения с массой 2 на центральном тоннеле
- H5 - Соединение 3 в жгуте проводов бака восстановителя
- *- только для а/м с системой SCR
[Информация размещена на интернет-сайте www.AutoInstruction.ru]
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
