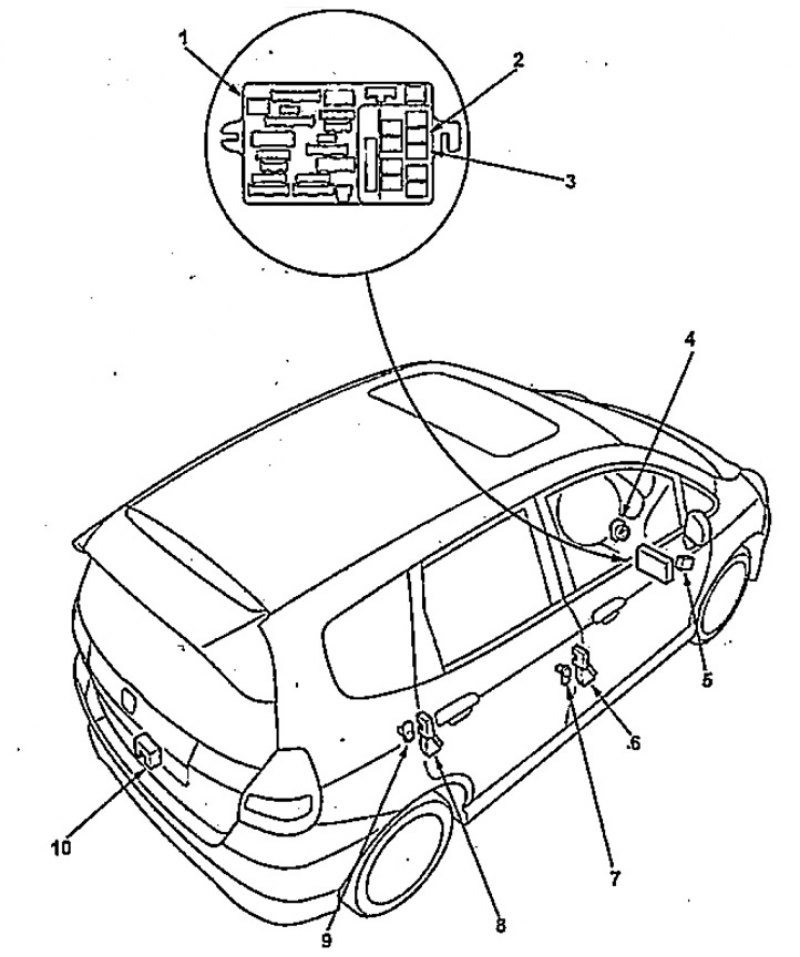

Центральный замок и система дистанционного управления центральным замком. 1 - блок предохранителей, 2 - реле центрального замка / разблокировки лючка топливозаливной горловины, 3 - реле центрального замка / блокировки лючка топливозаливной горловины, 4 - датчик наличия ключа в замке зажигания, 5 - блок системы дистанционного управления центральным замком, 6 - выключатель центрального замка, электропривод замка двери водителя (модели с системой дистанционного управления центральным замком), 7 - концевой выключатель двери водителя, 8 - электропривод замка задней правой двери, 9 - концевой выключатель задней правой двери, 10 - концевой выключатель в замке задней двери, электропривод замка задней двери.

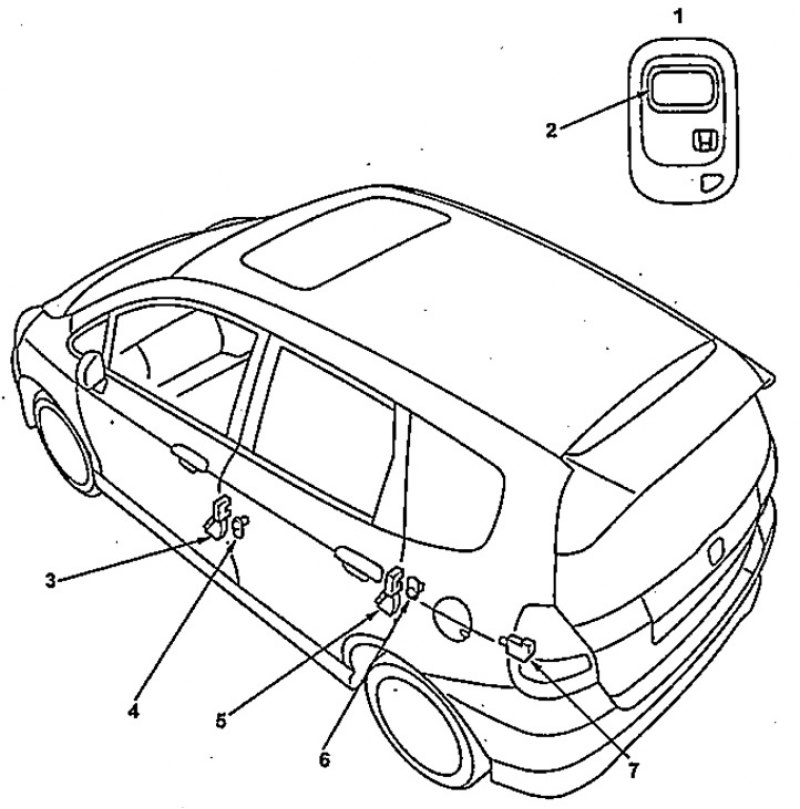

Центральный замок и система дистанционного управления центральным замком. 1 - пульт системы дистанционного управления центральным замком, 2 - переключатель "LOCK/UNLOCK", 3 - электропривод замка двери переднего пассажира, 4 - концевой выключатель двери переднего пассажира, 5 - электропривод замка задней левой двери, 6 - концевой выключатель задней левой двери, 7 - реле блокировки лючка топливозаливной горловины.
