Правое уплотнительное кольцо коленчатого вала

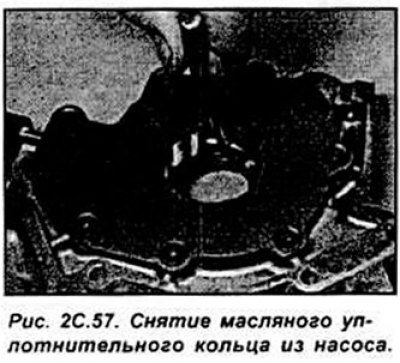

Снимите масляный насос. Извлеките масляное уплотнительное кольцо из насоса (см. рис. 2С.57). Очистите гнездо для уплотнительного кольца и шейку коленчатого вала. Установите масляный насос.

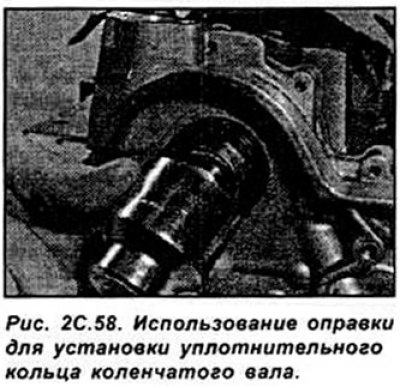

Смажьте рабочие кромки и наружную поверхность уплотнительного кольца моторным маслом. Используя специальное приспособление FORD 21-093А установите новое уплотнительное кольцо (см. рис. 2С.58).

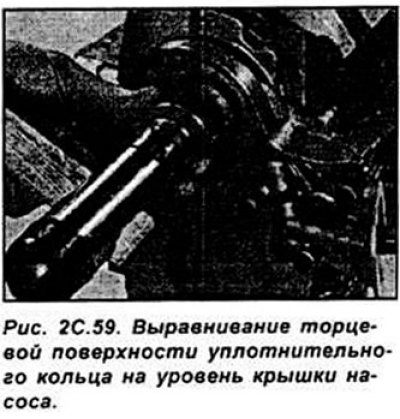

При отсутствии специального инструмента для установки уплотнительного кольца вставьте его вручную, соблюдая осторожность, таким образом, чтобы торцевая поверхность уплотнительного кольца находилась на уровне крышки насоса (см. рис. 2С.59).
Протрите торцевую поверхность уплотнительного кольца и масляный насос от остатков масла. Дальнейшая установка производится в последовательности. обратной снятию.
Левое уплотнительное кольцо коленчатого вала
Снимите коробку передач. Снимите сцепление. Отвинтите болты крепления маховика или пластины привода. Снимите масляный поддон.

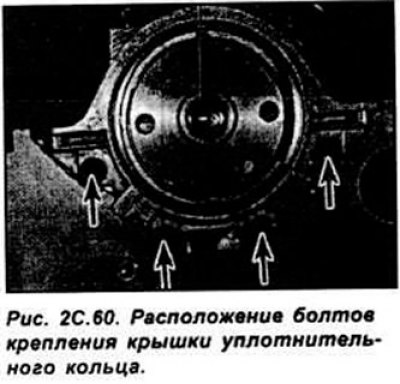

Снимите крышку уплотнительного кольца (см. рис. 2С.60).

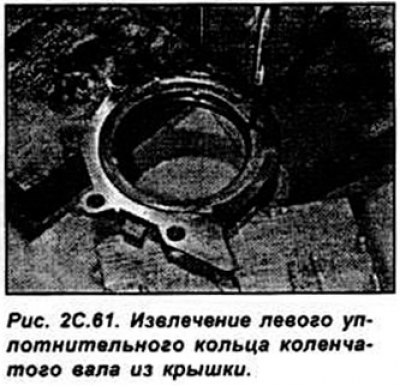

Установите крышку уплотнительного кольца на подставках и извлеките уплотнительное кольцо из крышки (см. рис. 2С.61).
Очистите гнездо уплотнительного кольца и шейку коленчатого вала.

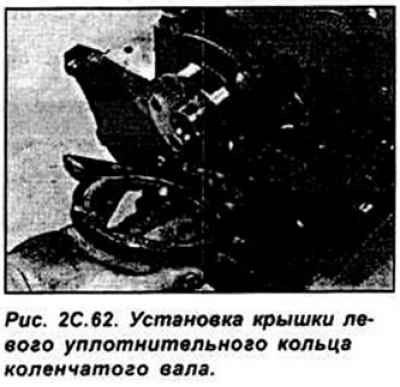

Установите крышку уплотнительного кольца на блок цилиндров с использованием новой прокладки (см. рис. 2С.62).

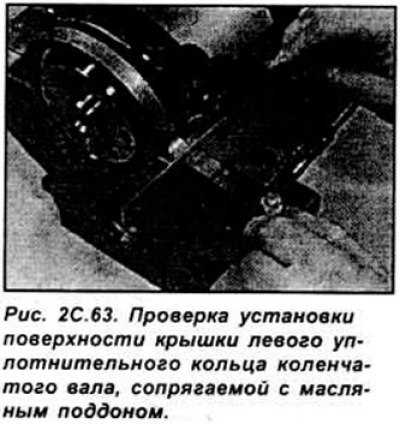

Используя измерительный инструмент, расположите крышку коленчатого вала точно вокруг коленчатого вала, а поверхность, сопрягаемую с масляным поддоном, совместите с такой же поверхностью блока цилиндров или ниже на 0.3-0.8 мм. Закрепите крышку болтами, затянув их требуемым моментом (см. рис. 2С.63).
(Оригинал опубликован на веб-сайте: AutoInstruction.ru)

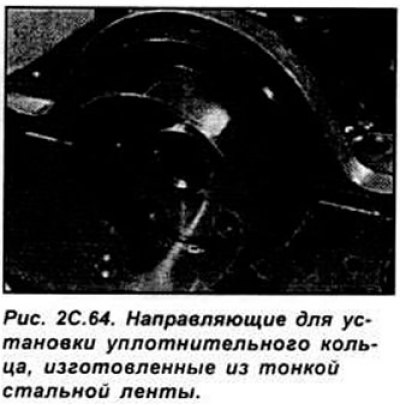

Используя специальный инструмент FORD 21-141 установите уплотнительное кольцо в гнездо. Для установки уплотнительного кольца в гнездо используйте два болта крепления маховика. При отсутствии специального инструмента для установки уплотнительного кольца, обмотайте фланец коленчатого вала для установки маховика тонкой стальной лентой и, смазав рабочие кромки уплотнительного кольца, вручную вставьте его в гнездо (см. рис. 2С.64)
Вытрите остатки масла с торца уплотнительного кольца и крышки и дальнейшую установку выполните в последовательности, обратной снятию.
