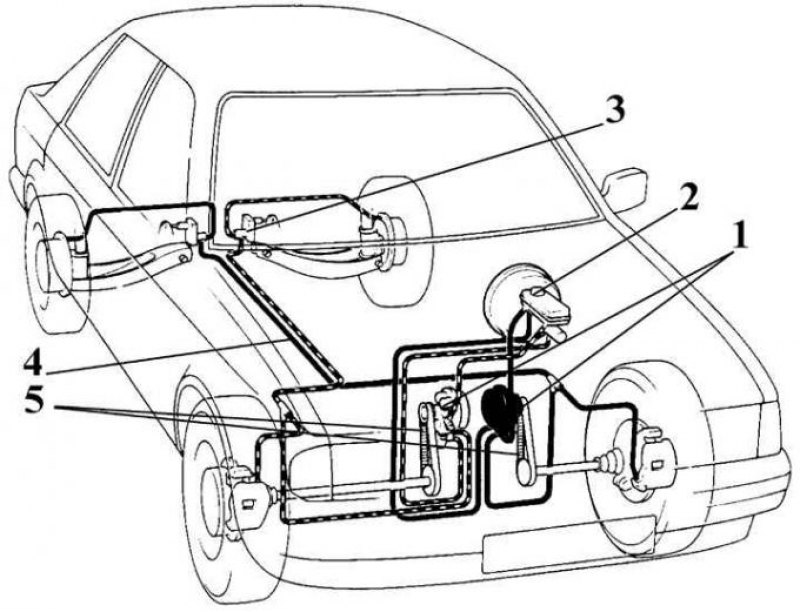

Элементы тормозной системы с ABS
1 – модуляторы; 2 – главный тормозной цилиндр; 3 – регулятор давления; 4 – тормозные трубки; 5 – зубчатые ремни

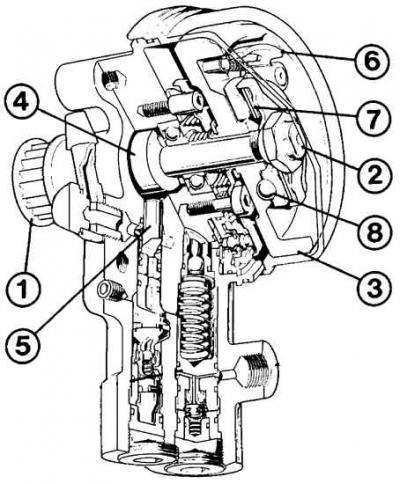

Модулятор ABS
1 – шкив; 2 – вал; 3 – маховик; 4 – эксцентрик; 5 – плунжер насоса; 6 – стопор низкой скорости; 7 – фрикционное сцепление; 8 – шариковый стопор

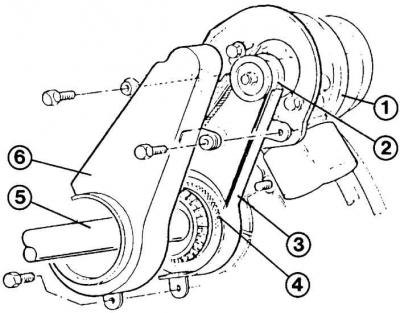

Привод ABS
1 – управляющий модуль; 2 – шкив; 3 – зубчатый ремень привода; 4 – шкив приводной; 5 – приводной вал; 6 – крышка зубчатого ремня
(Статья опубликована первоначально здесь: autoinstruction.ru)

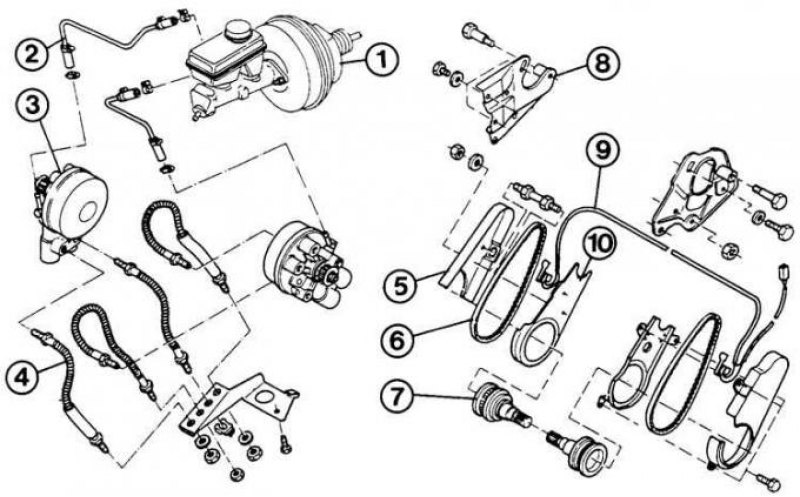

Антиблокировочная система
1 – вакуумный усилитель тормозов с главным тормозным цилиндром; 2 – возвратный трубопровод; 3 – регулятор; 4 – тормозные трубки; 5 – внешняя крышка ремня; 6 – зубчатый ремень; 7 – шкив приводного вала; 8 – крепление регулятора; 9 – электрический привод натяжения ремня; 10 – внутренняя крышка ремня
Система контроля за скоростью вращения колес включает в себя два модулятора, получающих привод от приводных валов через зубчатый ремень. В автомобилях, оборудованных антиблокировочной системой, устанавливается регулятор тормоза, реагирующий на загрузку автомобиля.
Работает антиблокировочная система следующим образом. При резком торможении, в случае, если замедление переднего колеса превышает определенную величину, склонность колеса к блокированию передается через зубчатый ремень на соединенный с ним модулятор. В этот момент в модуляторе активизируется маховик, управляющий клапанами тормозной системы, которые снижают или восстанавливают давление тормозной жидкости в колесном цилиндре.
Со временем обороты маховика падают и, так как одновременно запорный клапан прерывает передачу давления от главного тормозного цилиндра к тормозу, интенсивность торможения уменьшается. В результате этого переднее колесо снова увеличивает обороты до уменьшающегося числа оборотов маховика. Затем закрывается клапан сброса давления в модуляторе, давление с главного тормозного цилиндра снова беспрепятственно передается на колесный тормозной цилиндр и происходит торможение колеса. Увеличение давления происходит до тех пор, пока не начнется повторный процесс регулирования, или до выравнивания с давлением в главном тормозном цилиндре, в результате чего запорный клапан открывается и тормозная система продолжает работать в обычном режиме.

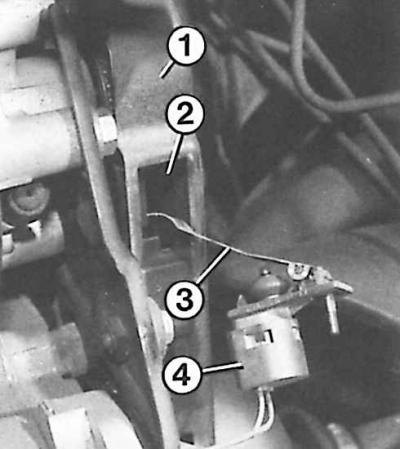

Проверка натяжения ремня
1 – крышка; 2 – окно для проверки натяжения ремня; 3 – скользящий контакт; 4 – выключатель

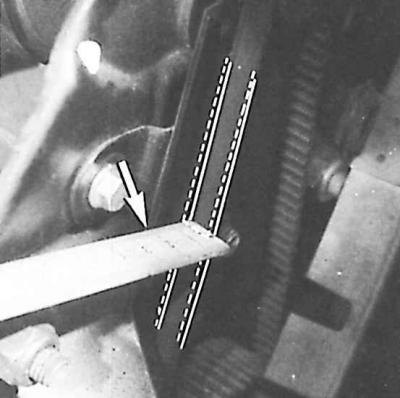

Прогиб зубчатого ремня
Прогиб зубчатого ремня в месте, указанном стрелкой, при нормальном натяжении должен быть 5 мм.
В процессе эксплуатации автомобиля необходимо периодически проверять натяжение зубчатого ремня, прогиб которого от нажатия пальцем на середину ремня должен быть равен 5 мм. Проверка производится через окно в крышке зубчатого ремня привода ABS.
При включенном зажигании включить выключатель и нажать на ремень скользящим контактом. Загорание контрольной лампочки свидетельствует о недостаточном натяжении ремня.
Для исключения блокировки задних колес на автомобили с антиблокировочной системой устанавливают регулятор давления в приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. С увеличением нагрузки он обеспечивает прохождение жидкости к колесным цилиндрам задних тормозов, отчего повышается давление в их контуре и улучшается эффективность работы задних тормозных механизмов. С уменьшением нагрузки регулятор уменьшает подачу жидкости к тормозным механизмам до полного ее отсечения, вследствие чего уменьшается давление в приводе задних тормозов и снижается вероятность того, что задние колеса будет заблокированны раньше, чем передние. Этим предотвращается скольжение задних колес и занос автомобиля.
