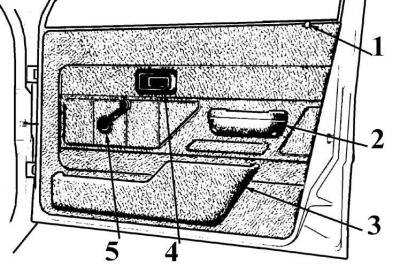

Внутренняя сторона двери
1 – кнопка блокировки; 2 – ручка; 3 – карман; 4 – внутренняя ручка открывания двери; 5 – ручка стеклоподъемника

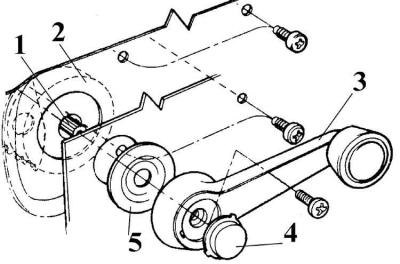

Снятие ручки стеклоподъемника
1 – ось рукоятки; 2 – демпфирующая втулка; 3 – ручка стеклоподъемника; 4 – декоративная накладка ручки; 5 – шайба
(Материал опубликован ранее на: AutoInstruction.ru)
1. На моделях автомобилей Ghia освободить крепежные зажимы и снять облицовку панели.
2. Снять ручку стеклоподъемника (см. рис. Снятие ручки стеклоподъемника), для чего снять на оси вращения ручки декоративную пластмассовую заглушку и отвинтить открывшиеся при этом винты (указаны стрелками).

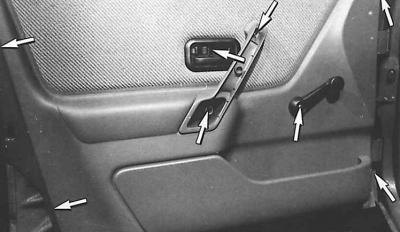

3. Для снятия обивки передней двери Escort с 1986 года отвинтить винты, указанные стрелками.
4. На автомобилях с электрическими стеклоподъемниками отверткой извлечь выключатели и отсоединить разъем.
5. Отвинтить два винта и снять подлокотник. Винты могут быть закрыты пластмассовыми заглушками.
6. Потянуть рамку внутренней ручки замка двери назад, чтобы снять ее с лапок фиксатора.
7. Снять обивку двери, для чего, придерживая двери, потянуть на себя обивку и выдернуть ее из зажимов (модель до декабря 1985 года).
8. Отвинтить по два винта с двух сторон двери и, освободив дверь из зажимов, снять ее вверх (модели с 1986 года).
9. Установка производится в последовательности, обратной снятию.

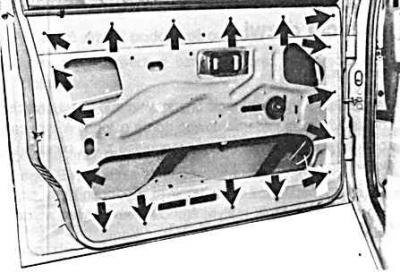

10. При необходимости заменить поврежденные зажимы (стрелками указаны места установки зажимов крепления обивки двери).
