Замена ламп фар
Замена ламп фар (рис. 13) производится из моторного отделения в следующем порядке:
- открыть капот и зафиксировать его в открытом положении упором;
- отсоединить от вывода аккумуляторной батареи минусовый провод;
- осторожно снять разъем и снять чехол фары;
- повернуть и снять стопорное пружинное кольцо ламподержателя;
- вынуть неисправную лампу;
- установить исправную лампу и выполнить вышеописанные операции в обратном порядке;
- проверить и при необходимости отрегулировать свет фар.
Внимание: При установке йодных ламп не допускать контакта стекла колбы с кожей рук или тела. Если избежать этого не удалось, то следует тщательно протереть стекло колбы смоченной спиртом тканью, не оставляющей ворса.

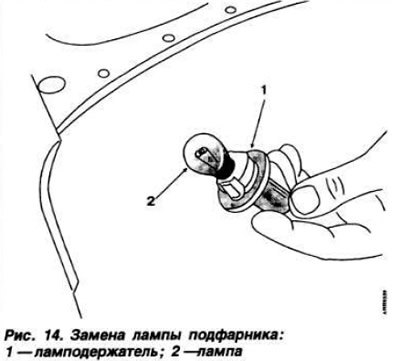

Замена ламп подфарников (рис. 14)
Лампы подфарников (передних габаритных огней) встроены в отражатели фар и заменяются в следующем порядке:
- открыть капот и зафиксировать его в открытом положении упором;
- отсоединить от вывода аккумуляторной батареи минусовый провод;
- повернуть против часовой стрелки и извлечь из отражателя фары патрон вместе с неисправной лампой;
- заменить неисправную пампу;
- выполнить вышеописанные операции в обратном порядке.
Замена ламп передних указателей поворота
- открыть капот и зафиксировать его в открытом положении упором;
- повернуть против часовой стрелки и извлечь из гнезда патрон вместе с неисправной лампой;
- нажать на лампу, повернуть ее против часовой стрелки и вынуть;
- вставить в патрон исправную лампу и выполнить вышеописанные операции в обратном порядке.

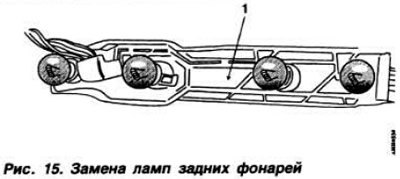

Замена ламп задних фонарей
- открыть крышку багажника;
- отжать стопорную защелку и вынуть держатель ламп 1 в сборе;
- нажать на неисправную лампу, повернуть ее против часовой стрелки и вынуть из патрона;
- вставить в патрон исправную лампу и выполнить вышеописанные операции в обратном порядке (рис. 15).
Замена лампы освещения номерного знака
Лампа грушевидной формы, штырьковая, посажена в патрон держателя с некоторым усилием (рис. 16):
- сжать пружинные защелки 1 и вынуть держатель лампы в сборе из бампера;
- повернуть лампу против часовой (грелки и извлечь из держателя;
- вставить в держатель исправную лампу и установить держатель в сборе с лампой в бампер.
Замена ламп освещения салона
- отсоединить от вывода аккумуляторной батареи минусовый провод;
- вынуть держатель лампы из гнезда, отсоединить провод питания и вынуть неисправную лампу из патрона. Вставить в патрон исправную лампу и выполнить вышеописанные операции в обратном порядке.
