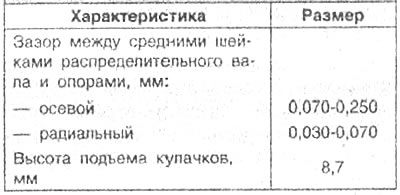

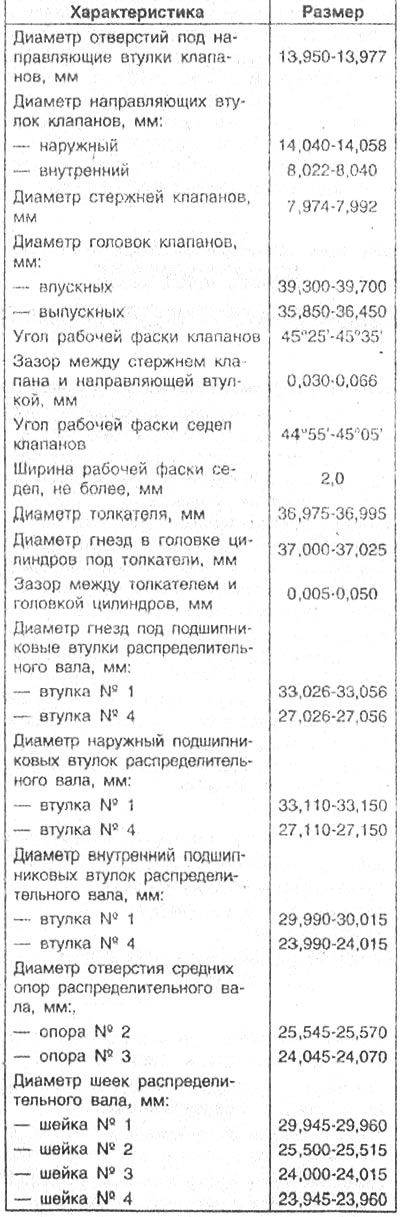

Размерные характеристики головки цилиндров, клапанного механизма и распределительного вала
Прокладка головки цилиндров марки Goetzs устанавливается меткой «АКо» к головке цилиндров. После установки во время работы двигателя под действием высоких температур она становится более прочной в результате полимеризации.
Клапаны расположены в головке цилиндров в ряд, параллельно и под углом 18° относительно сопрягающейся поверхности головки цилиндров.
Источник расположен на веб-ресурсе: autoinstruction.ru
Седла клапанов запрессованы в гнезда головки цилиндров и замене не подлежат. Направляющие втулки одинаковы для впускных и выпускных клапанов, запрессованы в головку цилиндров.
В запасные части поставляются направляющие втулки клапанов ремонтного размера с наружным диаметром, увеличенным на 0,05; 0,10 и 0,25 мм.
Каждый впускной и выпускной клапан снабжен двумя пружинами. Пружины одинаковы для впускных и выпускных клапанов.
Длина внутренней пружины, мм:
- под нагрузкой 14,13-15,11 кгс: 31;
- под нагрузкой 26,39-28,75 кгс; 21,5.
Длина наружной пружины, мм:
- под нагрузкой 36,68-39,60 кгс: 36;
- под нагрузкой 55,91-60,82 кгс: 26,5.
Цилиндрические толкатели одинаковы для впускных и выпускных клапанов, расположены в отверстиях головки цилиндров. Регулировочные шайбы устанавливаются в гнезда толкателей. Толщина регулировочных шайб 3,25-4,70 мм с интервалом через каждые 0,05 мм.
