Замена тормозных колодок
Предупреждение: Колодки заменять одновременно на обоих тормозных механизмах (обе пары колодок).
Поднять переднюю часть автомобиля, установить на подставки и снять колеса. Разъединить разъем датчика износа тормозных накладок. Вывернуть болт крепления нижнего направляющего пальца, придерживая палец другим ключом (рис. 7-12). Повернуть суппорт вверх и зафиксировать его в этом положении. Вынуть тормозные колодки.

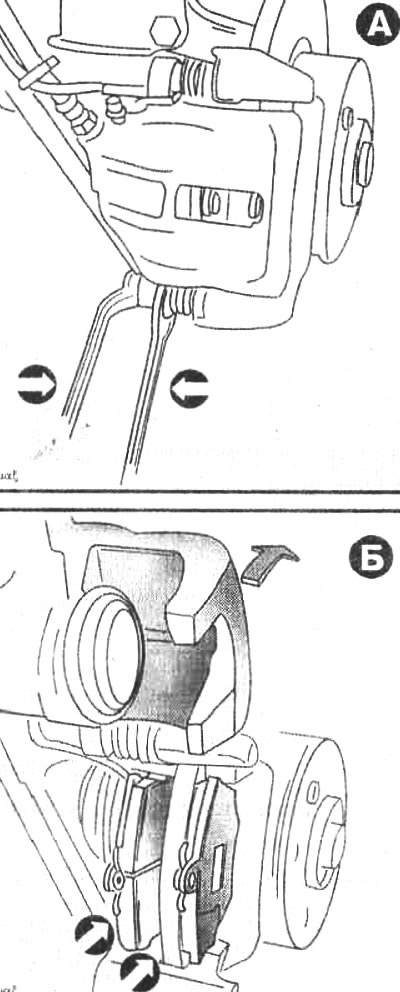

Рис. 7-12. Замена тормозных колодок переднего колеса: А - отвертывание болта крепления нижнего направляющего пальца; Б - откидывание суппорта и снятие тормозных колодок
Перед установкой новых тормозных колодок проверить:
- техническое состояние и положение пылезащитного колпачка поршня цилиндра;
- техническое состояние направляющих пальцев и их защитных чехлов (очистить и смазать направляющие пальцы при необходимости);
- нет ли утечки тормозной жидкости;
- степень износа тормозного диска.
При необходимости удалить шприцем небольшое количество тормозной жидкости из бачка гидропривода. Переместить поршень как можно дальше внутрь цилиндра. Установить новые тормозные колодки и установить суппорт на направляющую колодок, завернуть болт крепления нижнего направляющего пальца. Соединить разъем датчика износа тормозных накладок. Нажать несколько раз на педаль тормоза для установки поршней в рабочее положение. Проверить и при необходимости восстановить уровень жидкости в бачке гидропривода. Установить колеса и опустить автомобиль.
Снятие и установка тормозного механизма
Установить переднюю часть автомобиля на подставки и снять колесо. Отсоединить тормозной шланг от стойки подвески и слегка вывернуть штуцер шланга из суппорта. Отвернуть два болта крепления направляющей колодок к поворотному кулаку (рис. 7-13) и снять суппорт в сборе с направляющей и тормозными колодками. Отвернуть штуцер и отсоединить тормозной шланг от суппорта.
Источник статьи размещён на портале autoinstruction.ru

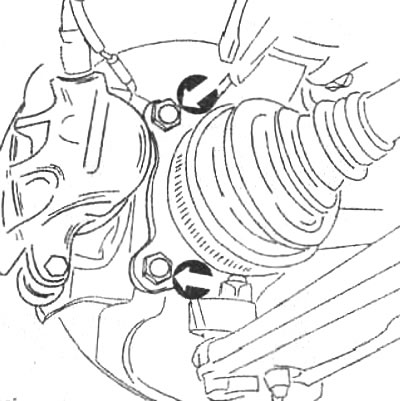

Рис. 7-13. Болты крепления направляющей колодок к поворотному кулаку
Установку тормозного механизма выполнять в следующем порядке. Ввернуть штуцер тормозного шланга в суппорт, не затягивая его. Установить суппорт в сборе с направляющей и тормозными колодками на тормозной диск, следя за правильным положением тормозных колодок. Завернуть и затянуть болты крепления направляющих колодок моментом 5,5 кгс·м. Затянуть штуцер тормозного шланга моментом 2,1 кгс·м и закрепить тормозной шланг на стойке подвески. Удалить воздух из гидропривода тормозов. Установить колесо и опустить автомобиль.
Снятие и установка тормозного диска
Предупреждение: Тормозные диски заменять только ларами.
Снять суппорт в сборе с направляющей и тормозными колодками и подвесить его в арке колеса так, чтобы не нагружался тормозной шланг. Снять тормозной диск, отвернув два болта крепления к ступице колеса.
Установку тормозного диска производить в порядке, обратном снятию.
