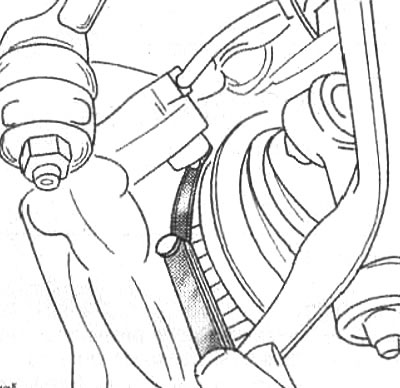

Рис. 7-19. Проверка зазора датчика скорости вращения колеса
Зазор регулируется установкой под датчик регулировочных прокладок толщиной 0,2 мм.
Рис. 7-20. Схема соединений АБС. Лев. - левый; Пр. - правый; пер. - передний; зад. - задний. М2 - точка соединения с массой №2, и тд. Обозначение цвета проводов: Б - белый; Г - голубой; Ж - желтый; 3 - зеленый; К - красный; О - оранжевый; Ф - фиолетовый; Ч - черный. Первая буква обозначает цвет самого провода, вторая - цвет полоски на проводе
