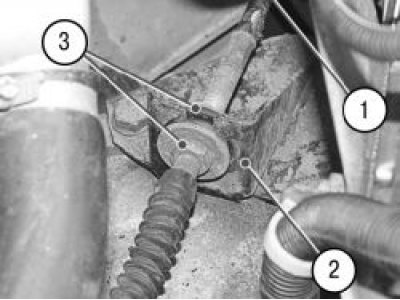

Расположение привода выключения сцепления и его регулировочного узла в отсеке двигателя: 1 – оболочка троса привода сцепления; 2 – кронштейн крепления оболочки торса; 3 – регулировочные гайки
Регулируют ход педали изменением длины оболочки 1 (рис. 5.4) троса между кронштейном 2 на коробке передач и обоймой в щите передка с помощью регулировочных гаек 3.
При увеличении длины оболочки ход педали увеличивается, а при уменьшении — уменьшается.
Примечание.
При заворачивании регулировочной гайки 1 длина оболочки уменьшается. При заворачивании регулировочной гайки 2 длина оболочки увеличивается.

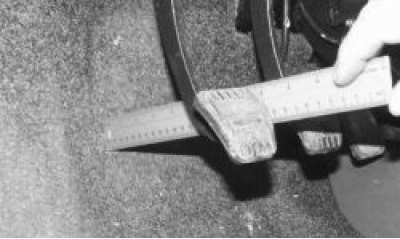

1. Измерьте полный ход педали сцепления. Для этого уприте педаль в коврик пола и установите линейку.
Данные скопированы с ресурса (autoinstruction.ru)

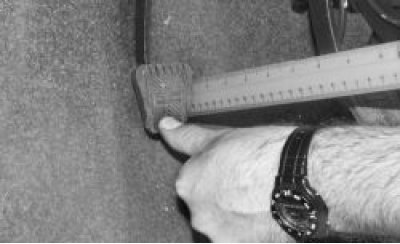

2. Отпустите педаль и измерьте ее полный ход по центру площадки педали. Если полный ход педали не соответствует норме, отрегулируйте ход педали.

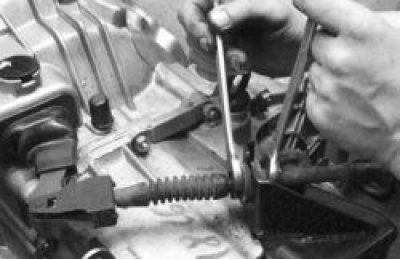

3. Для регулировки ослабьте одну из регулировочных гаек. Заворачиванием второй гайки добейтесь, чтобы полный ход педали равнялся 125–135 мм. Затем затяните эту гайку моментом 15,0–20,0 Н·м (1,5–2,0 кгс·м).
