Педали сцепления и тормоза в разобранном виде: 1 – ось педалей; 2 – втулки оси; 3 – оттяжная пружина педали сцепления; 4 – оттяжная пружина педали тормоза; 5 – стопорная скоба; 6 – педаль тормоза; 7 – дистанционная втулка; 8 – педаль сцепления
Если у педалей сцепления или тормоза (рис. 5.6) появился большой люфт, значит, изношены втулки оси педалей, их надо заменить.
Примечание. Если нужно, замените также сломанные или растянутые оттяжные пружины педалей.
Вам потребуются: отвертка, пассатижи.
1. Снимите стопорную скобу с пальца педали сцепления.
2. Отсоедините наконечник троса от педали сцепления.

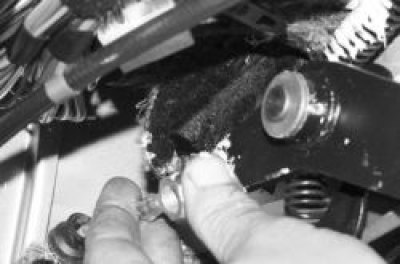

3. Отсоедините оттяжную пружину педали сцепления от кронштейна.
[Материал заимствован у портала Autoinstruction]

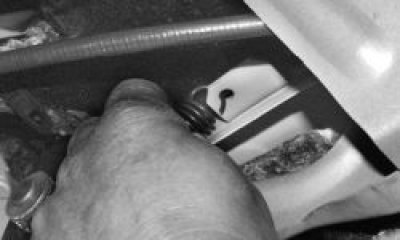

4. Снимите стопорную скобу с пальца педали тормоза.

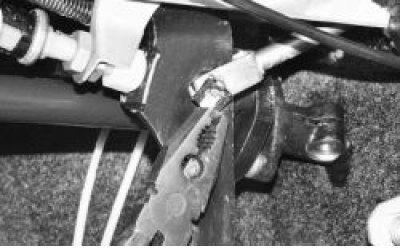

5. Выньте палец педали тормоза.

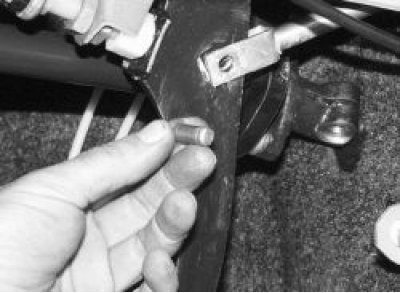

6. Отсоедините оттяжную пружину педали тормоза от кронштейна.

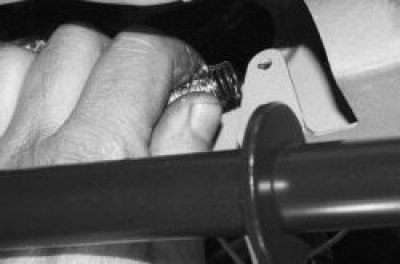

7. Снимите стопорную скобу с оси педалей.

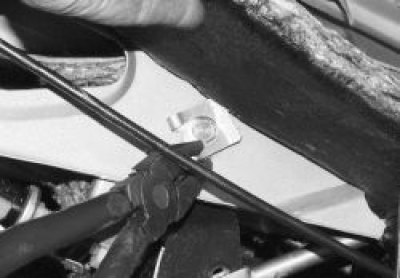

8. Извлеките ось педалей из отверстий кронштейна…

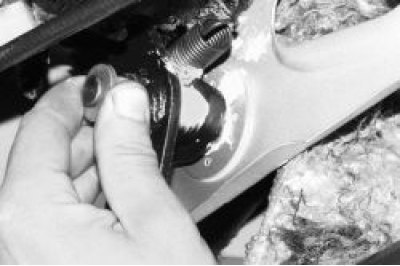

9. …и снимите с оси педаль тормоза с дистанционной втулкой.

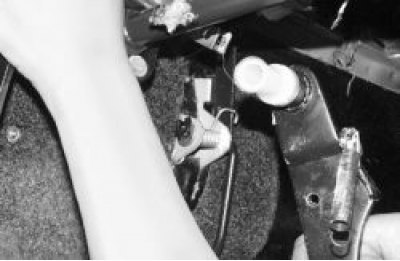

10. Окончательно выньте ось из кронштейна вместе с педалью сцепления. Снимите педаль с оси и выньте втулки.

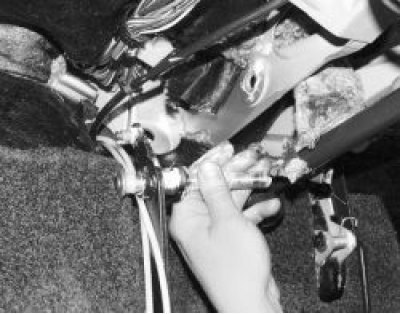

11. Установите педали в обратном порядке, предварительно смазав трущиеся детали смазкой Литол-24 или ЛСЦ-15.
