1. Для того чтобы измерить полный ход педали сцепления, измерьте расстояние от накладки педали до пола, не нажимая на педаль.

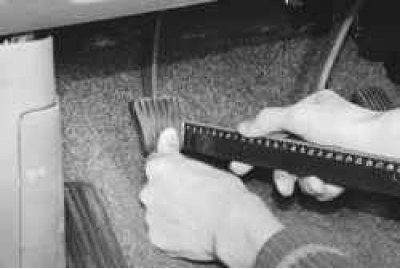

2. Нажмите на педаль до упора и повторите измерение. Разница между двумя измерениями и есть полный ход педали сцепления, номинальное значение которого 130–136 мм. Если ход педали отличается от номинального значения, его необходимо отрегулировать.

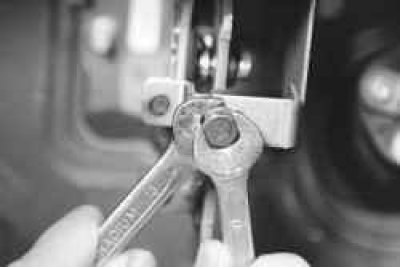

3. Ослабьте на педальном узле затяжку контргайки регулировочного болта ключом и вращением болта добейтесь требуемого значения полного хода педали, затяните контргайку.
4. Для того чтобы определить свободный ход педали сцепления, измерьте расстояние от начального положения педали до положения, в котором при нажатии рукой на педаль ощущается увеличение сопротивления. Номинальный свободный ход педали сцепления 8–15 мм. Если свободный ход отличается от номинального значения, отрегулируйте длину толкателя главного цилиндра сцепления, для чего…
5. …ослабьте затяжку контргайки…
Информация размещена на интернет-сайте (Autoinstruction)
6. …и, вращая толкатель за лыску, отрегулируйте свободный ход педали, затяните контргайку.
