1. Для удобства последующей установки измерьте перед снятием троса длину свободной резьбовой части нижнего наконечника троса (у коробки передач).
2. Переместив трос вперед, выведите его наконечник из прорези вилки выключения сцепления.
3. Извлеките демпфер оболочки троса из кронштейна на картере коробки передач.
4. В салоне под панелью приборов отсоедините наконечник троса от сектора педали сцепления.
5. Извлеките оболочку троса из упора в щите передка и снимите трос, вытаскивая его из щита в моторный отсек.
6. Устанавливайте трос привода выключения сцепления в порядке, обратном снятию.

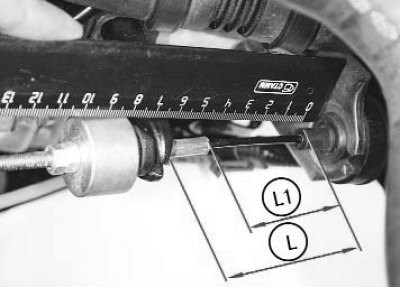

7. После установки нового троса выполните начальную установку троса. Измерьте размеры L и L1 соответственно между торцом демпфера и вилкой выключения сцепления, а также между торцом демпфера и наконечником троса. Размеры L=(86±5) мм, L1 =(60±5) мм. Если размеры не соответствуют указанным, установите их вращением регулировочной гайки наконечника троса при ослабленной контргайке.
Примечание. По мере износа накладок ведомого диска сцепления в процессе эксплуатации изменяется начальная установка троса привода выключения сцепления. При этом педаль сцепления перемещается вверх, увеличивается ее полный ход и сцепление включается с задержкой в самом конце хода педали. В этом случае проверьте и восстановите начальную установку троса регулировочной гайкой на его резьбовом наконечнике.
8. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояния L и L1. В случае необходимости повторите регулировку.
9. Убедитесь, что ход свободного конца вилки выключения сцепления находится в пределах 28–33 мм для сцепления двигателя рабочим объемом 1,4 л и 30–35 мм для двигателя рабочим объемом 1,6 л.
