Снятие
1. Отсоедините отрицательный провод от батареи.
2. В салоне автомобиля под панелью приборов отсоедините вспомогательную пружину от приводного троса сцепления. Снимите фиксатор и отсоедините наконечник троса от сборки педали сцепления.
3. Вернитесь в двигательный отсек и отыщите трансмиссионный конец приводного троса сцепления.

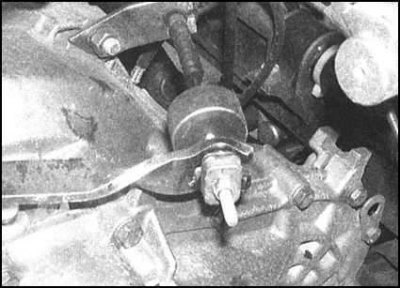

4. На моделях с правосторонним рулевым управлением снимите стопорный зажим с сердечника троса, затем отдайте регулировочную гайку и снимите с троса наконечник и резиновую дистанционную втулку. Высвободите оболочку троса из опорного кронштейна и продерните трос сквозь резиновый защитный чехол, направляющую обойму, резиновую дистанционную втулку и шайбу.

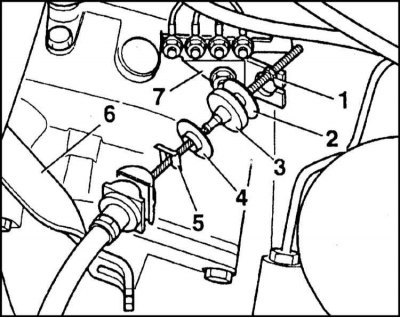

1 - Гайка; 2 - Шайба; 3 - Резиновая дистанционная втулка; 4 - Шайба; 5 - Фиксатор; 6 - Рычаг выключения сцепления; 7 - Держатель
5. На моделях с левосторонним рулевым управлением снимите стопорный зажим сердечника троса, затем отдайте регулировочную гайку и снимите с конца тросовой сборки шайбу, резиновую дистанционную втулку и направляющую обойму. Высвободите оболочку троса из рычага выключения сцепления и снимите с него наконечник, резиновую дистанционную втулку и направляющую обойму.
6. На всех моделях, двигаясь назад по тросу, высвободите его из промежуточных фиксаторов. Постарайтесь поточнее запомнить маршрут прокладки троса в двигательном отсеке. Продерните трос сквозь переборку двигательного отсека и извлеките его из автомобиля. Снимите направляющую обойму и проходную втулку с обращенного к переборке конца троса.
7. Внимательно осмотрите трос на наличие признаков износа наконечников и механических повреждений оболочки. Проверьте не протерся ли где-нибудь сердечник. Удостоверьтесь в исправности функционирования троса - сердечник должен свободно двигаться внутри оболочки. Не забывайте, что снятый с автомобиля трос может казаться вполне исправным, тогда как, будучи установленным на штатное место оказывается неработоспособным. Находящийся в сомнительном состоянии трос подлежит замене.
Установка
1. Слегка смажьте универсальной смазкой наконечники троса, затем наденьте на обращенный в сторону переборки двигательного отсека конец троса резиновую проходную втулку и направляющую обойму.
2. Пропустите трос сквозь переборку, проследив за правильностью посадки проходной втулки и направляющей обоймы.
3. В салоне автомобиля закрепите наконечник троса на педали сцепления. Проследите за надежностью посадки фиксатора.
4. Вернитесь в двигательный отсек и, следя за правильностью прокладки троса, закрепите его в промежуточных направляющих фиксаторах.
5. На моделях с правосторонним рулевым управлением оденьте на трансмиссионный конец троса шайбу, резиновую дистанционную втулку, направляющую обойму и резиновый защитный чехол. Проследите за правильностью посадки направляющей обоймы в опорном кронштейне, затем наденьте на трос внутренний наконечник, резиновую дистанционную втулку и наружный наконечник.
6. На моделях с левосторонним рулевым управлением наденьте на трос направляющую обойму, резиновую дистанционную втулку и наконечник, затем закрепите трос на рычаге выключения сцепления. Посадите на трос направляющую обойму, резиновую дистанционную втулку и шайбу, проверьте правильность размещения компонентов, затем наверните регулировочную гайку.
7. Подсоедините отрицательный провод к батарее, затем подцепите вспомогательную пружину к педали сцепления. Теперь можно приступать к регулировке приводного троса.
Регулировка
1. Регулировка троса привода сцепления производится путем проверки высоты положения педали по отношению к своему кронштейну. При правильной регулировке педаль сцепления должна располагаться вровень тормозной (± 3 мм), а в тросовой сборке отсутствовать какой бы то ни было люфт.
2. Для выполнения корректировки отыщите в двигательном отсеке расположенный на картере РКПП конец троса.
3. Снимите фиксатор с сердечника троса и отрегулируйте положение педали путем вращения регулировочной гайки на оборудованной резьбой части наконечника. Добившись требуемого результата, установите на место фиксатор и удостоверьтесь в плотности его посадки в на рычаге выключения/опорном кронштейне.
