Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем переднее колесо (см. "Колесо - замена").
3. Выпрессовываем палец наружного наконечника тяги из отверстия поворотного кулака (см. "Наконечник рулевой тяги - замена") не вынимая пальца из отверстия кулака.

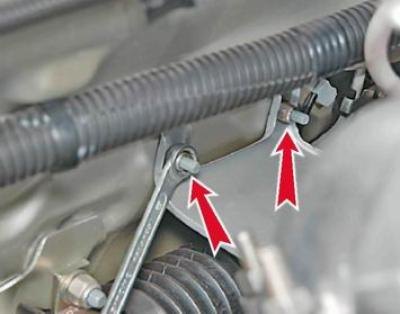

4. В моторном отсеке накидным или торцовым ключом на 10 мм отворачиваем две гайки верхнего крепления защитного экрана.

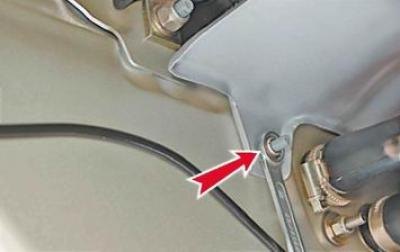

5. Тем же ключом отворачиваем гайку нижнего крепления экрана.

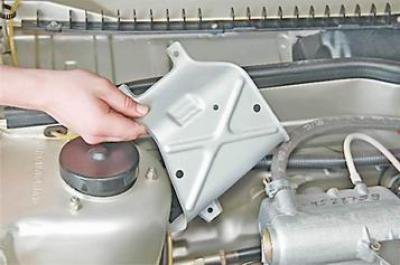

6. Снимаем экран со шпилек и извлекаем его из моторного отсека.
7. Шлицевой отверткой отгибаем края стопорной пластины болтов крепления левой и правой тяг.

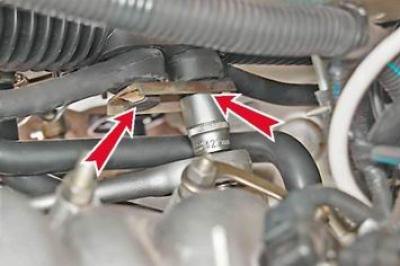

8. Головкой на 22 мм отворачиваем болт крепления левой тяги к рулевому механизму и ослабляем затяжку болта крепления правой тяги.
9. Вынимаем болт крепления левой тяги и поворачиваем пластины болтов вниз.

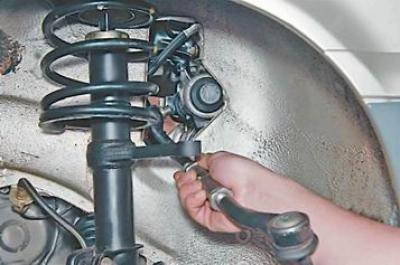

10. Вынимаем левую тягу в отверстие брызговика.
Правую тягу снимаем аналогичным образом.
Установка
1. Измеряем длину снятой тяги (расстояние между центром отверстия резинометаллической втулки внутреннего конца тяги и центром заглушки отверстия шарового пальца).
2. Вращая соединительную муфту новой тяги, делаем ее длину равной длине снятой тяги.
Предупреждение! Перед регулировкой длины тяги убедитесь, что она и ее наконечник завернуты в соединительную муфту на равное количество оборотов.
3. Устанавливаем тягу в обратной последовательности.
4. Затягиваем контргайки регулировочной втулки моментом 121-149,4 Н·м (12,3-15,2 кгс·м).
5. Затягиваем и шплинтуем болт крепления пальца наконечников тяг моментом 27,1-33,4 Н·м (2,8-3,4 кгс·м).
6. Болты крепления тяг к рулевому механизму затягиваем моментом 70-86 Н·м (7,1-8,6 кгс·м) после установки автомобиля на колеса.
7. Загибаем края стопорной пластины.
8. Устанавливаем защитный экран.
Предупреждение! После замены тяги необходима регулировка схождения колес на СТО.
