Электросхема тягово-сцепного устройства с системой контроля [
Audi 80 B4
]
Главная
Ауди
80
1991-1996
Электрооборудование
Электрические схемы
0

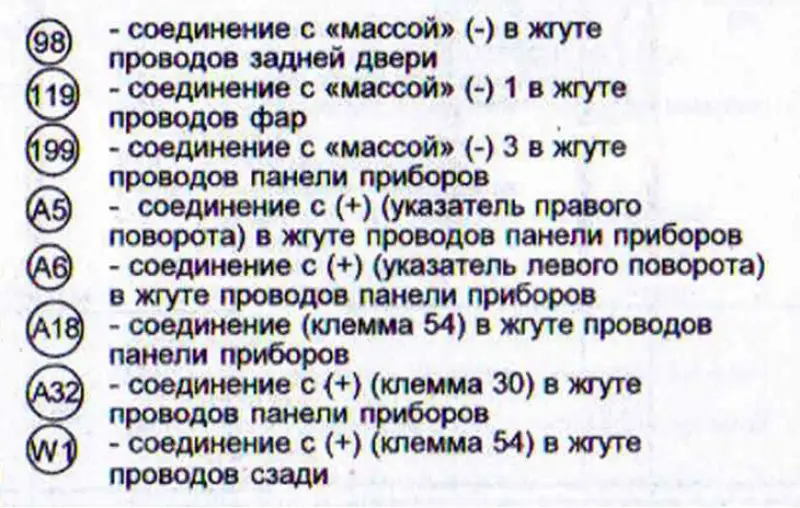

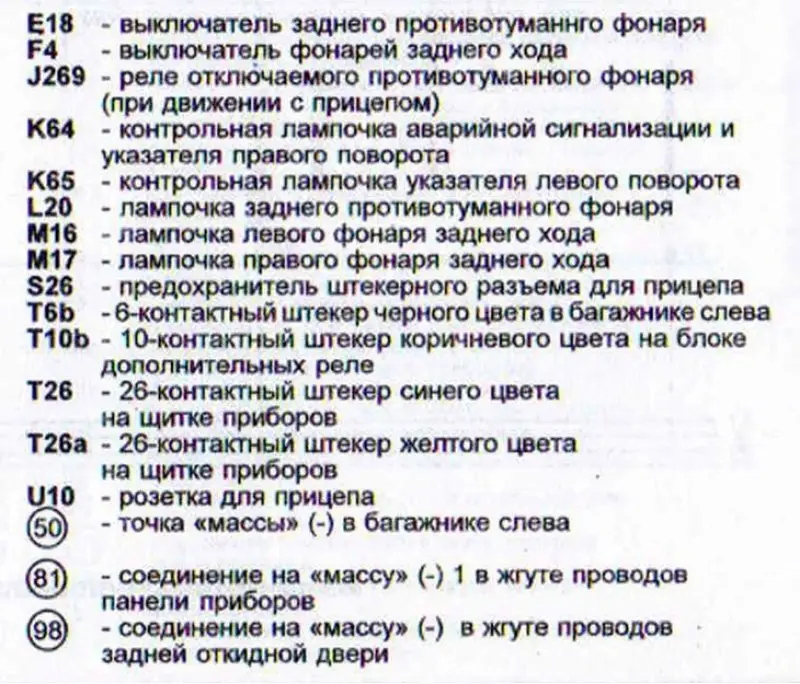

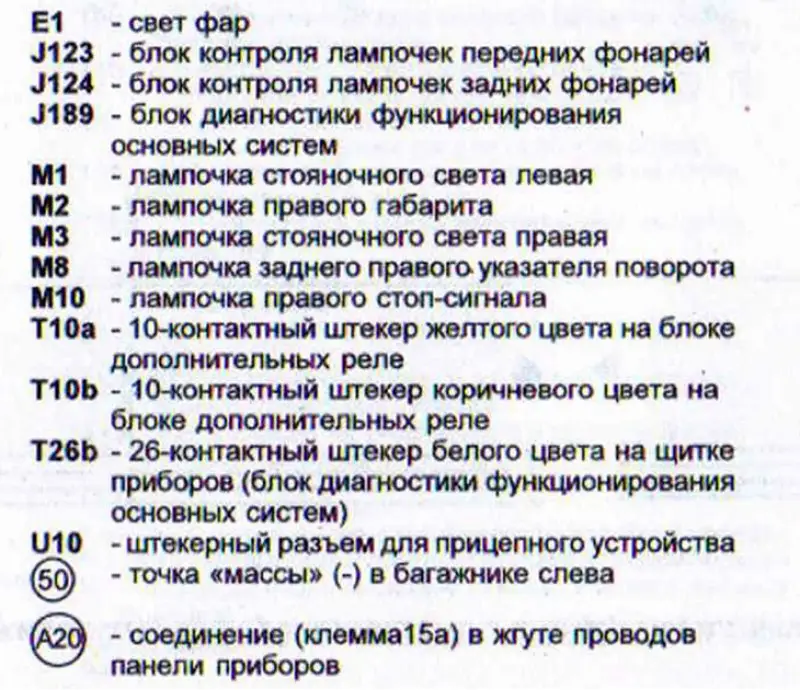

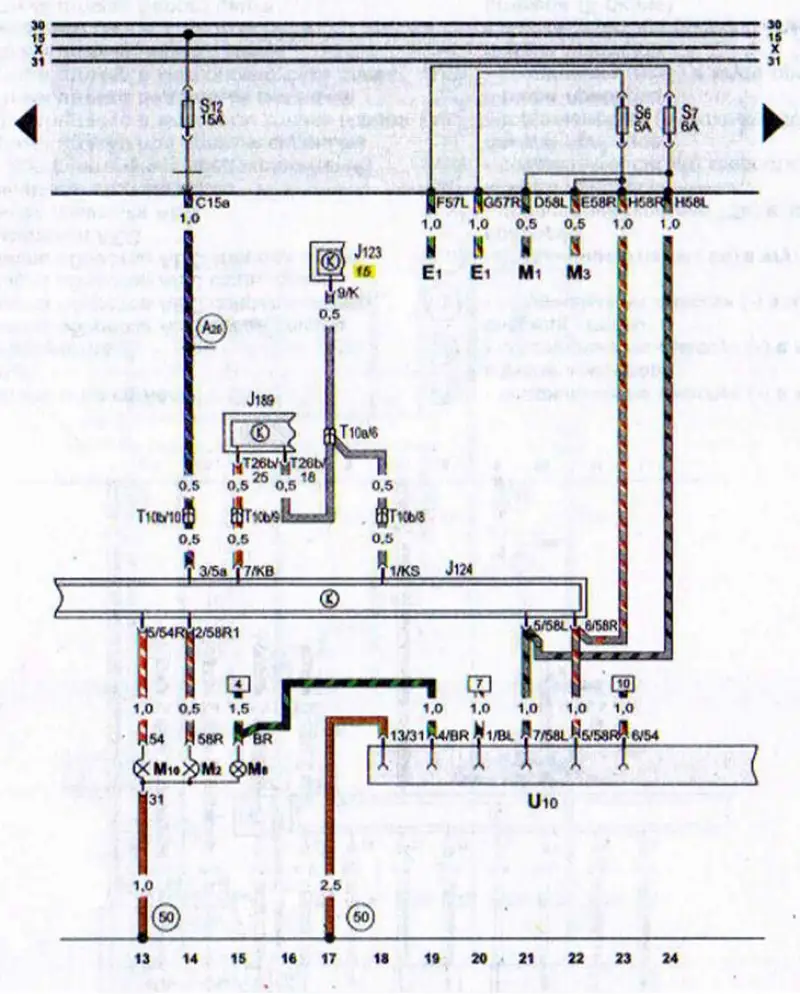

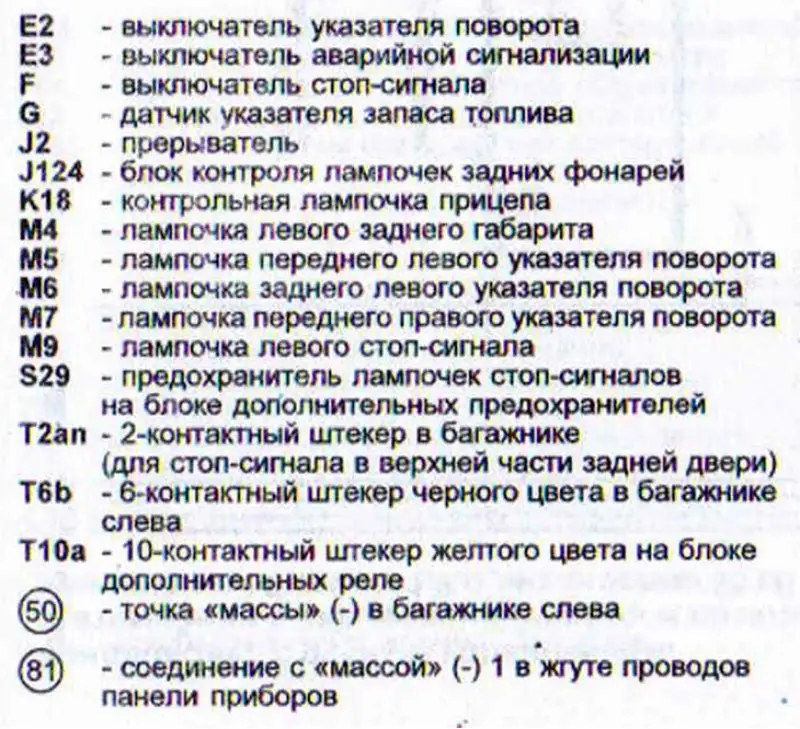

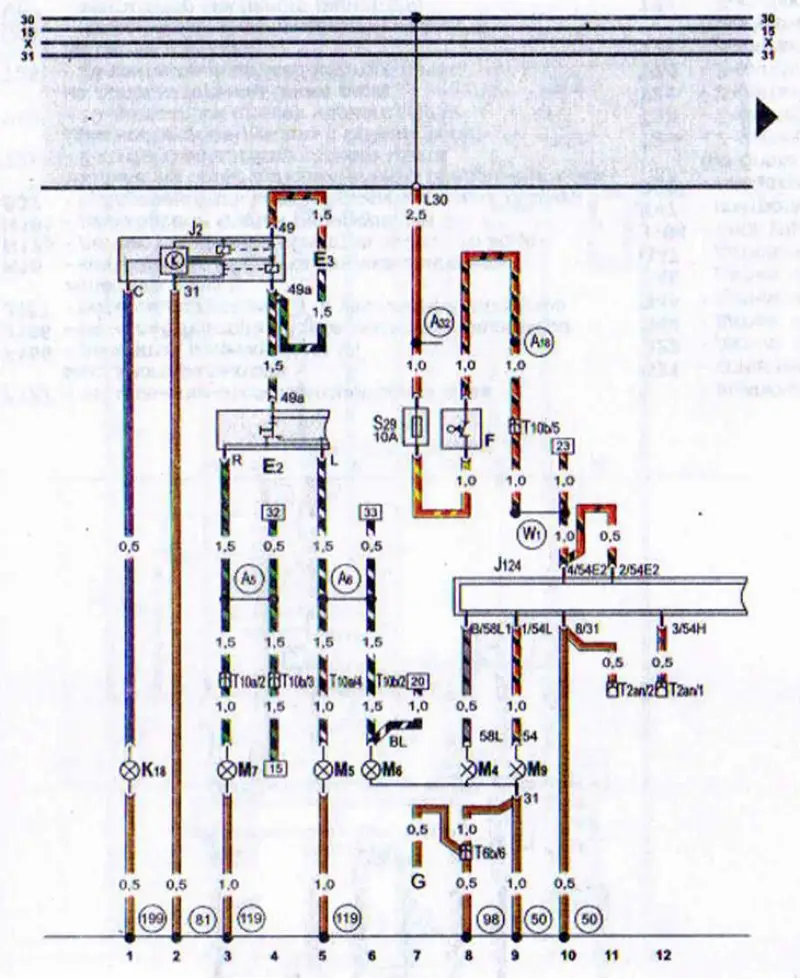

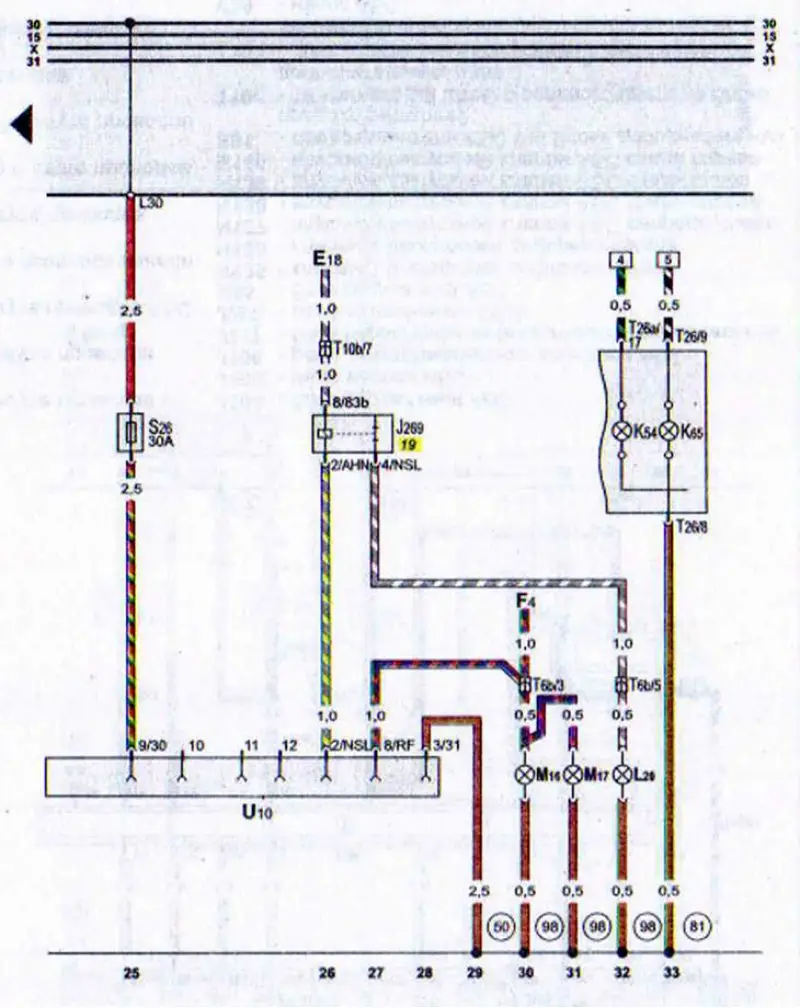

Тягово-сцепное устройство с системой контроля
