Система стеклоомывателя и стеклоочистителя, система очистителя фар...

 Главная Ауди 80 1986-1991 Электрооборудование Электрические схемы Система стеклоомывателя и стек...

0

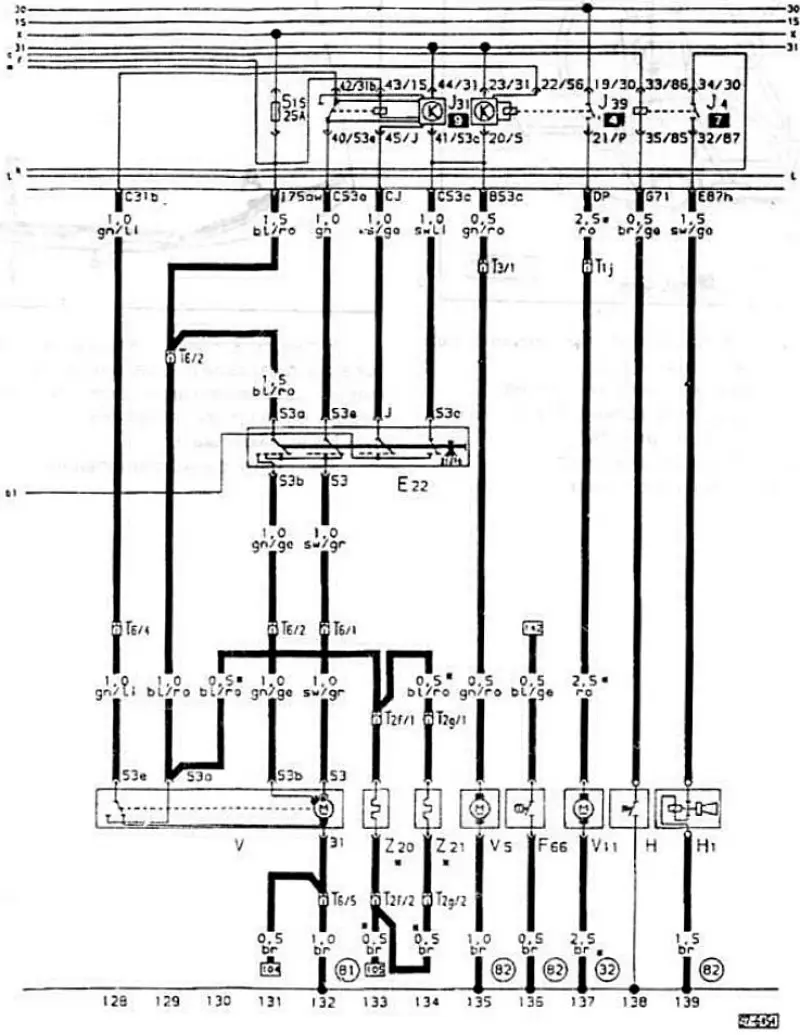

Система стеклоомывателя и стеклоочистителя, система очистителя фар, обогреваемые сопла стеклоомывателя, звуковой сигнал:



Е22 - датчик-выключатель стеклоочистителей для работы с интервалом 131-134
F66 - выключатель индикатора охлаждающей жидкости 136
Н - кнопка сигнала 138
Н1 - сигнал 139
J4 - реле сигнала 138-139
J39 - реле системы стеклоочистителя и стеклоомывателя для работы с интервалами 132-135
J39 - реле очистителя фар 137
Т1i - штекерное 1 -контактное соединение, за приборной доской слева 137
T2f - штекерное 2-х контактное соединение, рядом с соплом омывателя 133
Т2g - штекерное 2-х контактное соединение, рядом с соплом омывателя 134
Т3 - штекерное 3-х полюсное соединение, коричневый, за приборной доской слева 135
Т6 - штекерное 6-ти полюсное соединение, черный, в дополнительное коробке реле 128, 129, 131, 132
V - мотор стеклоочистителя 128-132
V5 - насос стеклоочистителя 135
V11 - насос очистителя фар 137
Z20 - обогреваемое левое сопло 133
Z21 - обогреваемое правое сопло 134
[32] - точка массы за приборной доской слева 137
[81] - соединение с массой в жгуте приборной доски 132
[82] - соединение с массой в жгуте проводов спереди слева 135, 136
* - только при оснащении "обогреваемыми соплами/системой очистителя фар" 134, 137
