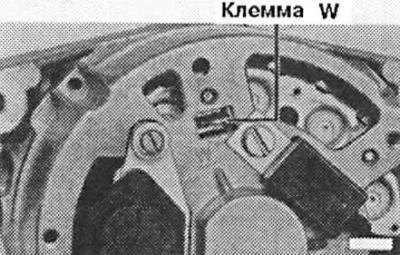

Клемма для присоединения тахометра
W – клемма для присоединения тахометра

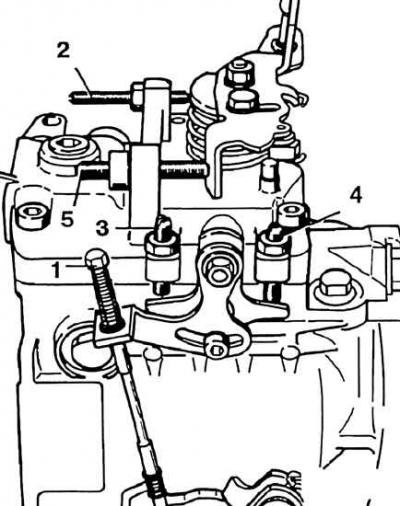

Проверка и регулировка оборотов 4-цилиндрового двигателя
1. Винт регулировки оборотов холостого хода; 2. Винт регулировки предельных оборотов; 3. Упорный винт понижения оборотов холостого хода; 4. Упорный винт повышенных оборотов холостого хода (увеличение числа оборотов); 5. Обогатительный винт

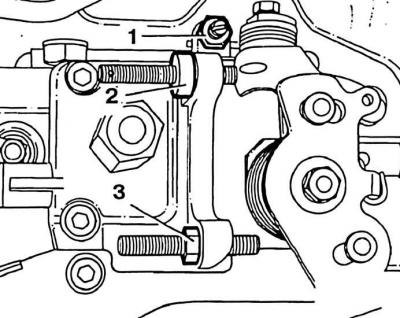

Проверка и регулировка оборотов 5-цилиндрового двигателя
1. Винт регулировки оборотов холостого хода; 2. Обогатительный винт; 3. Винт регулировки предельных оборотов
Так как дизельные двигатели не имеют системы зажигания, необходим специальный измеритель оборотов (тахометр) VDO. Он подсоединяется к клемме генератора.
Если в машине установлен тахометр, для проверки и регулировки можно воспользоваться им.
1. Прогреть двигатель до рабочей температуры. Температура масла не менее 60°С.
2. Подсоединить тахометр.
3. Тросик заслонки ускорителя холодного запуска не вынимать.
4. Все электропотребители (радио, свет) должны быть выключены.
5. Проверить обороты холостого хода, предельное значение для 1,9-литрового двигателя: 850±30 об/мин; 2,4-литрового двигателя: 850±50 об/мин. При необходимости, отрегулировать обороты холостого хода регулировочным винтом 1. Вправо: обороты увеличиваются. Влево: обороты уменьшаются.
Внимание! Если у 4-цилиндрового двигателя обороты холостого хода не опустить ниже 880 об/мин, так как упор прилегает к ограничительному винту 3, расконтрить ограничительный винт и вывинтить. Холостой ход отрегулировать регулировочным винтом 1, ввернуть ограничительный винт до упора в упор и законтрить.
Проверка возрастания оборотов (4-цилиндровый двигатель)
(Источник материала этот сайт AutoInstruction.ru)
6. Вынуть тросик холодного запуска до первой фиксации. Обороты должны возрасти примерно на 60 об/мин.
7. Вынуть тросик холодного запуска до конца. Обороты должны возрасти примерно до 1050±50 об/мин.
8. Если требуемые значения не достигаются, отрегулировать тросик холодного запуска.
Внимание! Если требуемое значение 1050 об/мин, несмотря на правильность регулировки тросика холодного запуска, не достигается – расконтрить упорный винт (4). Отрегулировать, при полностью вынутом тросике, с помощью упорного винта обороты, и законтрить упорный винт.
Проверка предельных оборотов
9. Дать "полный газ". Требуемое значение: 4800±100 об/мин.
10. При необходимости ослабить контргайку регулировочного винта (2) (4-цилиндровый двигатель) или (3) (5-цилиндровый двигатель) и отрегулировать предельные обороты. Затем затянуть контргайку.
Внимание! Обогатительный винт запломбирован колпачком и обычно не регулируется. Если, по неосмотрительности, натяжение винта было изменено, то возможно появление следующих неисправностей: 1. Винт ввинчен – обогащение слишком большое, обороты холостого хода высоки, нерегулируемы. 2. Винт вывинчен – обогащение слишком мало, толчки при начале движения или ускорение на низких оборотах. При необходимости, произвести базовую регулировку. Для этого снять колпачок и расконтрить винт.
11. Обогащение слишком мало: постепенно ввинчивать регулировочный винт до тех пор, пока обороты не будут больше возрастать, затем вывернуть винт на 1/2 оборота.
12. Обогащение слишком велико (обороты слишком высоки): вывинчивать регулировочный винт до тех пор, пока обороты не будут больше уменьшаться, затем ввинтить винт на 1/2 оборота.
13. Законтрить регулировочный винт и запломбировать новым колпачком.
