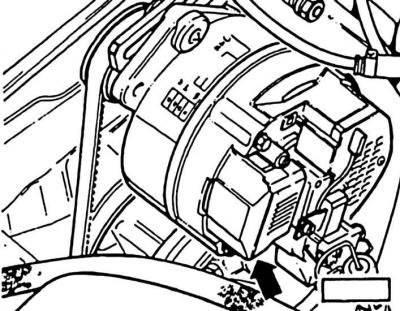

Генератор BOSCH
Стрелкой указано расположение регулятора напряжения.

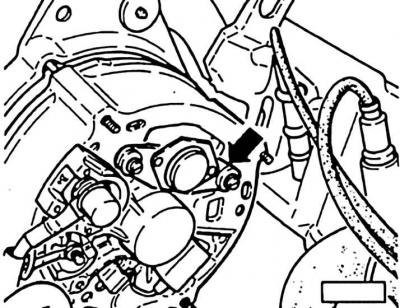

Генератор VALEO
Стрелкой указано расположение регулятора напряжения.
В зависимости от оснащения, могут быть установлены генераторы различных фирм. Снятие графитовых щеток у генераторов BOSCH и VALEO возможна при установленном генераторе. Длина новых щеток равна 12 мм.
Снятие
1. Отсоединить кабель массы (-) от аккумуляторной батареи.
Внимание! При отсоединении аккумуляторной батареи стирается память радиоприемника и электронных блоков управления. Если радиоприемник закодирован, то перед отсоединением аккумуляторной батареи записать радиокод. Без ввода кода, после подсоединения аккумуляторной батареи, радиоприемник работать не будет.

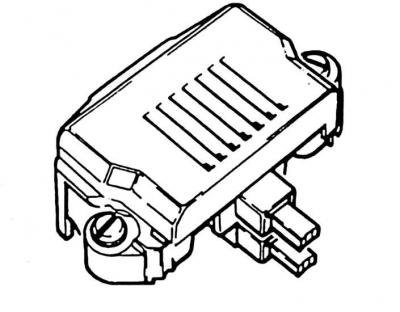

2. Отвинтить и осторожно снять регулятор напряжения на обратной стороне генератора (2 винта).
3. Заменить графитные щетки, если длина составляет 5 мм или менее, отпаяв перед тем многожильный провод.
4. Проверить износ коллектора, при необходимости проточить и отшлифовать.
5. Почистить контакты, проверить состояние контактных пружин, ослабшие заменить.
Установка

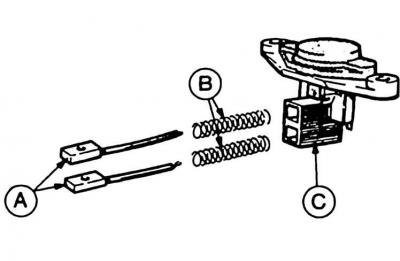

1. Установить графитные щетки (А) и пружины (В) в держатель щеток (С) и припаять соединения.
2. Для того чтобы при пайке новых графитных щеток припой не попал высоко на многожильный провод, удерживать его плоскими клещами.
Внимание! Поднявшийся высоко припой делает многожильный провод жестким и графитные щетки не работают.
3. Изолировочный шланг многожильного провода должен быть закреплен рядом с местом припоя у имеющихся пружин.
4. После установки новых графитных щеток, проверить легкость хода их в держателе щеток.
5. Регулятор напряжения закрепить вначале от руки одним винтом, затем осторожно установить на место и закрепить окончательно.
6. Подсоединить кабель массы к аккумуляторной батарее.
Внимание! Аккумуляторную батарею подсоединять только при выключенном зажигании, в противном случае выйдет из строя блок управления системой впрыска.
7. Установить время на часах.
8. Ввести противоугонный радиокод.
