Снятие дополнительного моторчика и радиатора отопителя

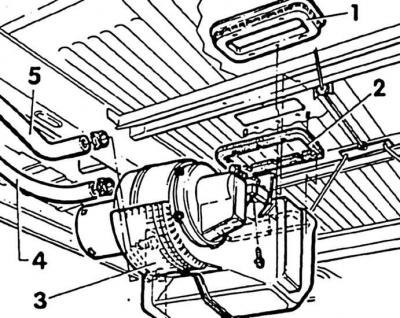

1. Решетка, в салоне; 2. Прокладка; 3. Дополнительный радиатор; 4. Подача охлаждающей жидкости; 5. Возврат охлаждающей жидкости
Дополнительный радиатор отопителя находится под днищем машины на высоте раздвижной двери. Работа аналогична переднему отоплению: моторчик всасывает чистый воздух (сбоку над подножкой рядом с раздвижной дверью) через решетку.
Воздух через теплообменник, омываемый горячей охлаждающей жидкостью, и дефлектор подается в заднюю часть салона. Приток охлаждающей жидкости в радиатор регулируется клапаном, управляемым гибким тросиком.
Снятие
1. Слить охлаждающую жидкость (см. подраздел 2.16.3).
2. Отсоединить штекер от моторчика отопителя.
3. Снять соединительные шланги вблизи радиатора (3), ослабив вначале хомуты и пережав шланги подходящими зажимами, чтобы не вытекала охлаждающая жидкость (см. рис. Снятие дополнительного моторчика и радиатора отопителя).

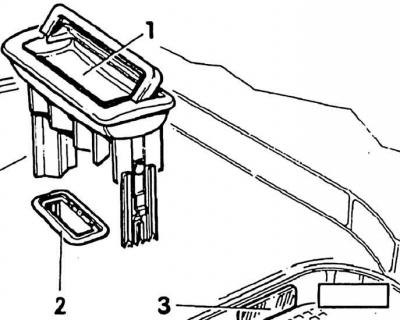

4. Вынуть дефлектор (1) в салоне. Вынуть уплотнитель (2).
[Оригинал найдёте на этом ресурсе autoinstruction.ru]
5. Вывинтить винты крепления радиатора.
Установка
1. Привинтить радиатор и установить дефлектор.
2. Подсоединить и закрепить хомутами шланги охлаждающей жидкости.
3. Долить охлаждающую жидкость и выпустить воздух из системы охлаждения (см. подраздел 2.16.3).
Внимание! При замене радиатора, заменить охлаждающую жидкость в любом случае.
