Снятие
1. Заблокируйте задние колеса упорами, поднимите переднюю часть автомобиля и закрепите на подставках.
2. Слейте охлаждающую жидкость из системы охлаждения. Альтернативно, пережмите шланги для охлаждающей жидкости около масляного теплообменника и приготовьтесь к вытеканию некоторого количества охлаждающей жидкости при отсоединении шлангов.
3. Установите соответствующий контейнер под масляным фильтром. Отверните масляный фильтр и слейте моторное масло в контейнер. Если при снятии масляный фильтр поврежден или деформирован, замените его.
4. Ослабьте хомуты и отсоедините шланги системы охлаждения от масляного теплообменника.
5. Выверните пустотелый болт крепления масляного теплообменника/фильтра и снимите теплообменник с блока цилиндров (рис. 2В.47). Отметьте расположение установочного паза на фланце теплообменника, который совмещен с выступом на блоке цилиндров. Снимите и выбросьте уплотнительное кольцо масляного теплообменника.

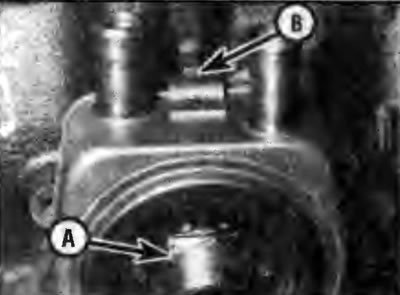

Рис. 2В.47. Расположение пустотелого болта (А) крепления масляного теплообменника/фильтра и установочного выступа (В)
Установка
6. Установите новое уплотнительное кольцо в канавку на задней части теплообменника, затем приставьте теплообменник к блоку цилиндров.
7. Убедитесь, что паз на теплообменнике правильно совмещен с выступом на блоке цилиндров, затем вверните пустотелый болт и надежно затяните его.
8. Установите масляный фильтр, затем опустите автомобиль. Долейте в двигатель моторное масло.
9. Долейте охлаждающую жидкость в систему охлаждения. Пустите двигатель и проверьте масляный теплообменник на отсутствие утечек.
