Снятие
1. Снять регулятор отопления.
2. Отсоединить тросики с рычагов управления и вынуть, сняв перед этим отверткой пластинчатые зажимы оплеток тросиков.
Установка
1. Установить тросики на регулятор отопления.
2. Установить оплетки тросиков на упоры регулятора, затем с помощью клещей установить и защелкнуть пластинчатые зажимы.
3. Установить регулятор отопления.
Регулировка

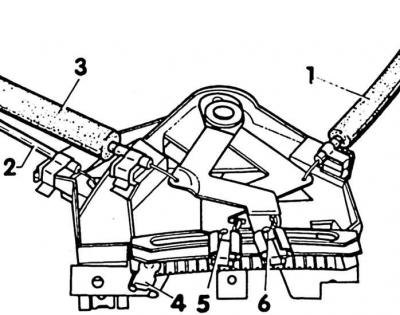

1. Установить рычаг провода так, чтобы тросики (1, 2, 3) были максимально вытянуты: рычаг (5) (к заслонке ног водителя) сдвинуть до конца вправо, (4) (к регулировочному клапану), влево, (6) (к заслонке размораживателя) влево.
Оригинал найдёте на этом ресурсе (AutoInstruction.ru)
2. Просунуть тросик к регулировочному клапану через поперечную стенку в моторный отсек и подвесить.

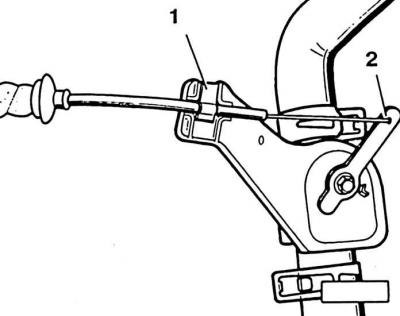

3. Сдвинуть рычаг (2) до упора вправо (клапан закрыт). Закрепить оплетку тросика на регулировочном клапане пластинчатым зажимом (1).

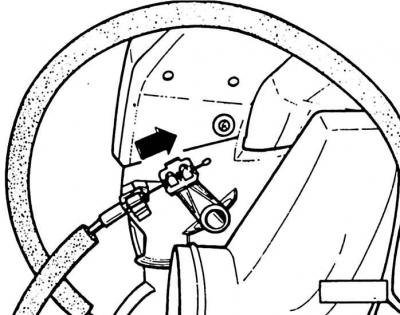

4. Сдвинуть рычаг заслонки размораживателя по направлению стрелки до упора и закрепить оплетку тросика.

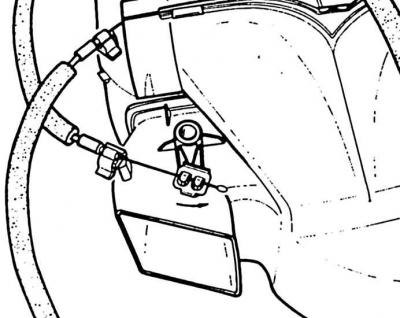

5. Сдвинуть рычаг заслонки для ног водителя по направлению стрелки до упора и закрепить оплетку тросика.
6. Регулировка заслонок: подвинуть рычаги управления регулятора отопления от упора до упора. Тросики отрегулируются сами.
