Демонтаж
Разобрать головку блока цилиндров, см. соответствующий раздел.
Демонтировать распределительный вал, см. соответствующий раздел.
Внимание! Если клапаны будут использоваться в дальнейшем, то все детали каждого клапананного распределения (клапан, толкатель, установочная шайба, пружина) должны применяться совместно.
Вытащить установочные шайбы и чашеобразные толкатели.
Внимание! Пометить толкатели и шайбы, т.к. они должны быть установлены на одном месте.

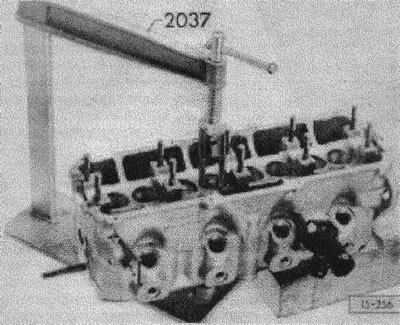

(15-256) Вытащить пружины клапанов. В мастерских используют специальный инструмент. Можно также с помощью двух отверток придавить головку клапана вниз, чтобы затем вытащить шпонку клапана. Перед этим в камеру сгорания положить тряпку, чтобы клапаны не упали вниз.

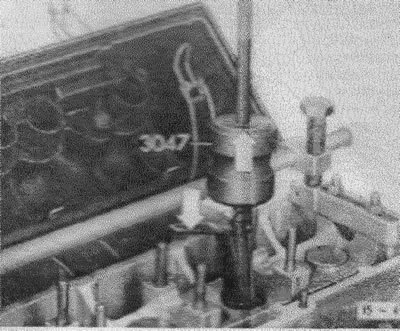

(15-451) вытащить уплотнение штока клапана. Для этого необходим специальный инструмент. Всякий раз уплотнение подлежит замене.
Вытащить клапан.
Установка
Перед установкой пси едим ости обработать седла клапанов, см. следующий раздел.
Проверить направляющие клапанов, см. соответствующий раздел.
При установке снять грат со штока клапана в местах приложения к разрезной конусной втулке клапана.
Внимание! Соблюдать указания для клапанов с одной или тремя канавками, см. "Клапанный привод".
Вставить головку клапана внизу.
Слегка смазать шток и вставить клапан.

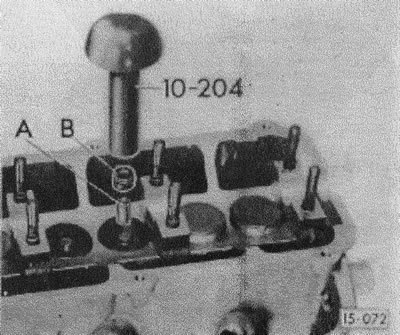

(15-072) надеть на шток пластмассовую гильзу А (поставляется вместе с уплотнением). Уплотнение штока слегка смазать, осторожно надвинуть на направляющую клапана с помощью специального дорна. Снять гильзу и дорн.
Внимание! Если монтаж производится без применения гильзы уплотнения изнашиваются, а двигатель расходует слишком много масла.
Сверху надеть пружины и головку клапана.
Пружины придавить вниз и вставить разрезную конусную чашку.
При установке чашеобразного толкателя обратить внимание на маркировку. Толкатели должны быть установлены на свое прнежнее место.
Головка блока должна быть в комплекте с толкателями, шайбами для регулировки клапанного зазора и распределительным валом, см. "Демонтаж и установка распределительного вала".
Обновить прокладку головки блока цилиндров, установить головку, см. "Демонтаж и установка головки блока цилиндров".
Внимание! Болты головки блока цилиндров затягивать в правильной последовательности и с предписанным моментом, см. "Демонтаж и установка головки блока цилиндров".
Отрегулировать зазор в клапанах, см. "Регулировка зазора в клапанах".
