Рис. 5.2 а. Элементы двигателя AFT: 1, 9 - Болты; 2 - Верхняя часть впускного коллектора; 3 - Прокладка; 4 - Крышка маслозаливной горловины; 5 - Гайка; 6 - Усилительная планка; 7 - Крышка головки блока цилиндров; 8 - Маслоотражатель; 10 - Прокладка крышки головки блока цилиндров; 11 - Головка блока цилиндров; 12 - Прокладка головки блока цилиндров; 13 - Подъемная проушина; 14 - Шкив распределительного вала; 15 - Переходник; 16 - От трубки вентиляции картера.
Рис. 5.2 б. Элементы двигателей 1F и ADZ: 1 - Крышка маслозаливной горловины; 2 - Гайка; 3 - Усилительная планка; 4 - Крышка головки блока цилиндров; 5 - Маслоотражатель; 6,11- Болты; 7 - Прокладка крышки головки блока цилиндров; 8 - Пробка; 9 - Головка блока цилиндров; 10 - Прокладка головки блока цилиндров; 12 - Кронштейн; 13 - Шкив распределительного вала.
(Перейдите к источнику по ссылке Autoinstruction.ru)

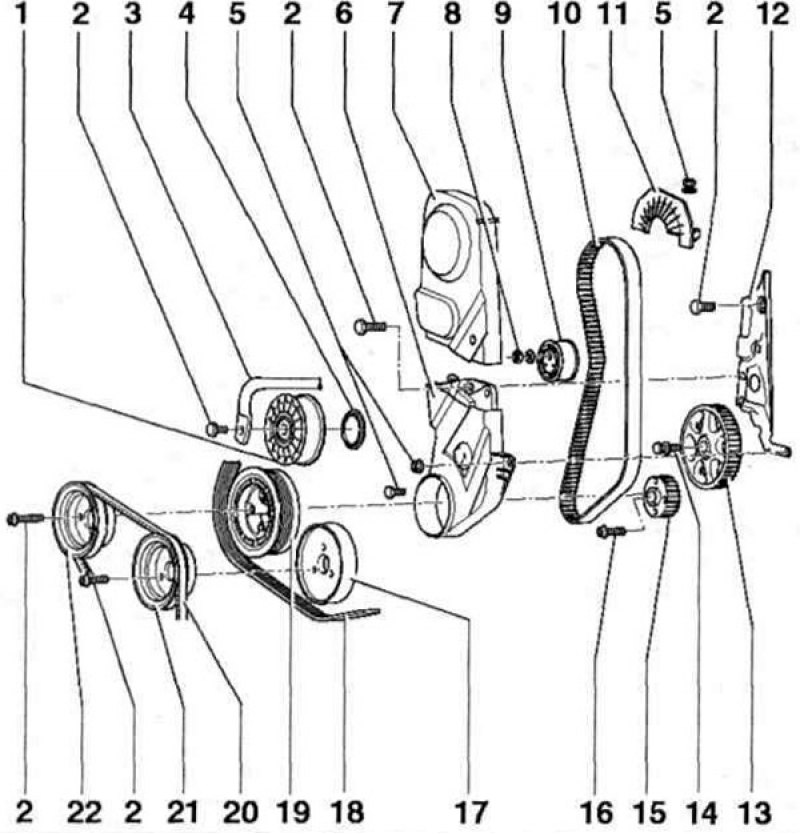

Рис. 5.2 в. Элементы двигателей: 1 - Натяжной ролик; 2, 14, 16 - Болты; 3 - Натяжной рычаг; 4 - Пылезащитная крышка; 5 - Болт с гайкой; 6 - Нижняя часть кожуха ремня ГРМ; 7 - Верхняя часть кожуха ремня ГРМ; 8 - Гайка; 9 - Натяжной ролик ремня ГРМ; 10 - Зубчатый ремень ГРМ; 11 - Кожух ремня ГРМ; 12 - Задний кожух ремня ГРМ; 13 - Шкив промежуточного вала; 15 - Зубчатый шкив коленчатого вала; 17 - Шкив насоса системы охлаждения (версии с ребристым ремнем); 18 - Ребристый ремень; 19 - Шкив коленчатого вала/демпфер; 20 - Поликлиновой ремень; 21 - Шкив насоса системы охлаждения (версии с поликлиновым ремнем); 22 - Шкив.
Рис. 5.2 г. Элементы двигателей: 1 - Блок цилиндров; 2 - Шпонка; 3 - Уплотнительное кольцо; 4 - Соединение на «массу» двигателя; 5 - Болт с гайкой; 6 - Датчик детонации (только на двигателе AFT); 7, 9, 15, 18, 24, 27 - Болты; 8 - Распределитель; 10 - Хомут; 11, 29 - Прокладки; 12 - Кронштейн масляного фильтра; 13 - Сапун двигателя; 14 - Масляный фильтр; 16 - Датчик частоты вращения коленчатого вала (только на двигателе AFT); 17 - Опорные кольца; 19 - Гайка; 20 - Натяжной элемент; 21 - Кронштейн; 22 - Уплотнительные кольца; 23 - Натяжной рычаг; 25 - Насос системы охлаждения; 26 - Поддон; 28 - Кронштейн насоса усилителя рулевого управления.
