4A-FE, 5A-FE, 7A-FE: 1 - клапан увеличения частоты вращения холостого хода, 2 - седло, 3 - штуцер нагнетательного трубопровода, 4, 8, 16, 19, 25, 28 - кольцевое уплотнение, 5 - регулятор расхода, 6 - пружина, 7 - бачок, 9, 18 - установочный штифт, 10 - вал насоса, 11 - корпус насоса, 12 - сальник, 13 - кронштейн насоса, 14 - шкив насоса, 15 - шпонка, 17 - передний диск, 20 - ротор, 21 - лопасть, 22, 29 - стопорное кольцо, 23 - статорное кольцо, 24 - задний диск, 26 - волнистая шайба, 27 - крышка корпуса насоса.
Примечание: при сборке на детали указанные стрелками нанесите:
- консистентную смазку,
- рабочую жидкость гидроусилителя.
Насос усилителя рулевого управления (3S-FE, 4S-FE): 1 - шплинт, 2, 7, 10, 13, 21, 30, 33 - кольцевое уплотнение, 3, 5 - прокладка, 6 - штуцер нагнетательного трубопровода, 8 - регулятор расхода, 9 - пружина, 11, 16 - установочный штифт, 12 - передний диск, 14, 20, 34 - стопорное кольцо, 15 - вал насоса, 17 - корпус насоса, 18 - седло, 19 - клапан увеличения частоты вращения холостого хода, 22 - седло пружины, 23 - сальник, 24 - шкив насоса, 25 - шпонка, 26 - лопасть, 27 - ротор, 28 - статорное кольцо, 29 - задний диск, 31 - фигурная шайба, 32 - крышка корпуса.
Примечание: при сборке на детали указанные стрелками нанесите:
- консистентную смазку,
- рабочую жидкость гидроусилителя.

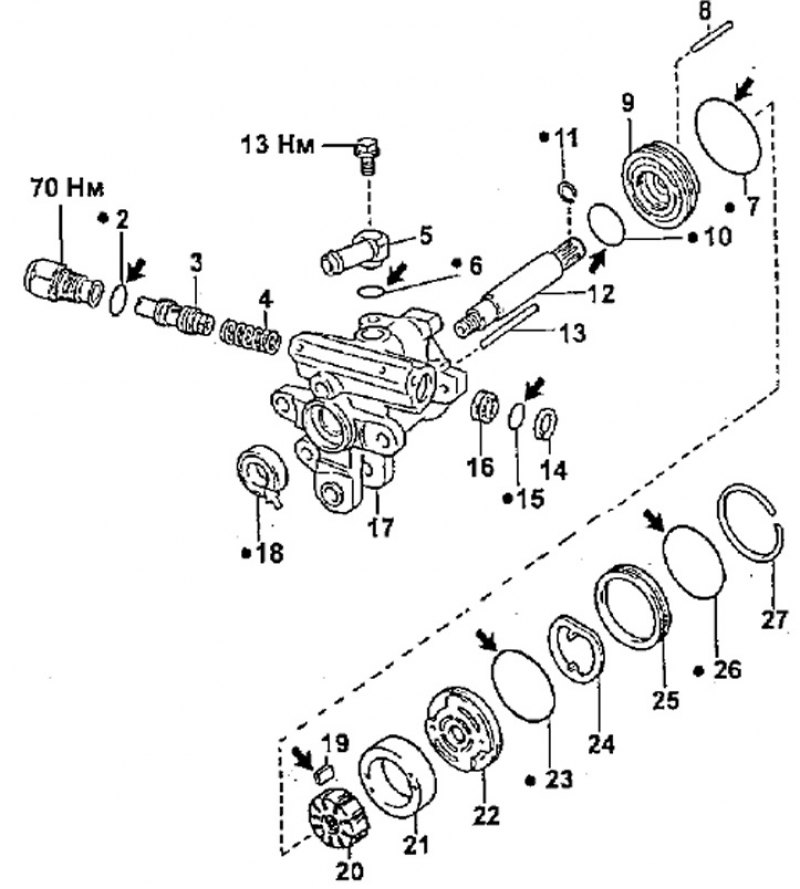

2С: 1 - штуцер нагнетательного трубопровода, 2, 6, 7, 10, 15, 23, 26 - кольцевое уплотнение, 3 - регулятор расхода, 4 - пружина, 5 - штуцер возвратного трубопровода, 8, 13 - установочный штифт, 9 - передний диск, 11, 14, 27 - стопорное кольцо, 12 - вал насоса, 16 - седло пружины, 17 - корпус насоса, 18 - сальник, 19 - лопасть, 20 - ротор, 21 - статорное кольцо, 22 - задний диск, 24 - волнистая шайба, 25 - крышка корпуса.
Примечание: при сборке на детали указанные стрелками нанесите:
- консистентную смазку,
- рабочую жидкость гидроусилителя.
