Демонтаж
Последовательность процедуры:
- слить рабочую жидкость из системы;
- ослабить натяжение приводного ремня насоса, открутив болт крепления натяжного устройства;

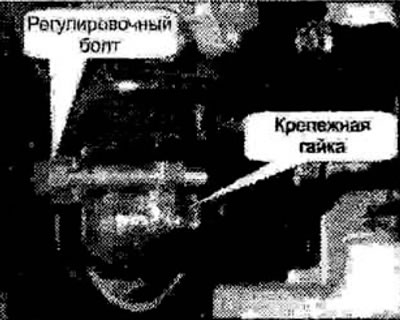

- открутить регулировочный болт;
Рис. 6.10

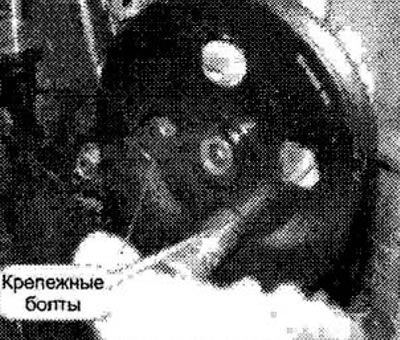

- открутить два болта под шкивом;
(Источник расположен на веб-ресурсе: «AutoInstruction»)
Рис. 6.11

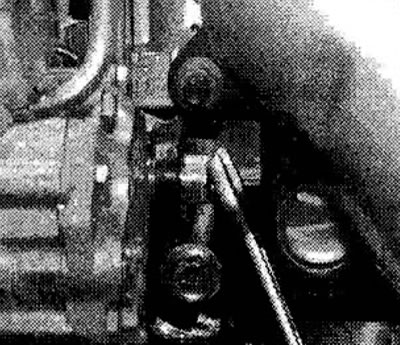

- открутить болт с противоположной стороны;
Рис. 6.12
- снять насос.
Монтаж следует выполнять в обратной последовательности.
Примечание: Использованные болты необходимо заменить.
Резьбовые соединения следует закрутить рекомендованным моментом затяжки:
- Крепление насоса гидропривода усилителя рулевого управления: 20-30 Н-м.
- Крепление натяжного устройства: 32-38 Н-м.
- Крепление впускного трубопровода к насосу: 40-50 Н-м.
