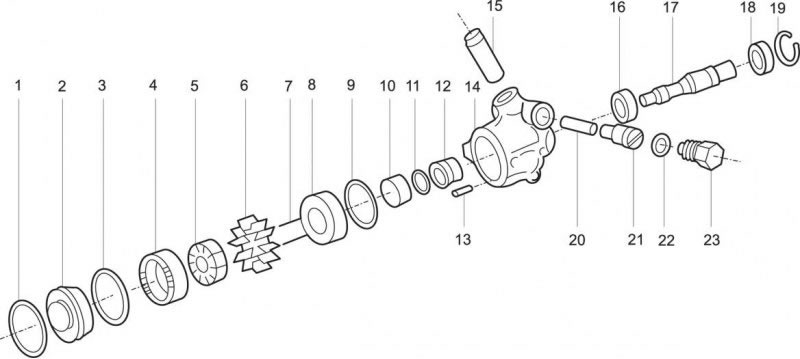

Рис. 13.25. Насос усилителя рулевого управления: 1 – стопорное кольцо упорной пластины; 2 – упорная пластина в сборе; 3 – уплотнительное кольцо; 4 – насосное кольцо; 5 – ротор; 6 – лопасть (десять); 7 – установочный штифт насосного кольца (два); 8 – нажимной диск; 9 – уплотнительное кольцо; 10 – подпружиненный нажимной диск; 11 – уплотнительное кольцо; 12 – втулка в сборе; 13 – установочный штифт; 14 – корпус насоса; 15 – возвратная труба; 16 – уплотнение приводного вала; 17 – приводной вал; 18 – шариковый подшипник; 19 – стопорное кольцо; 20 – пружина; 21 – контрольный клапан в сборе; 22 – уплотнительное кольцо; 23 – резьбовая пробка
На рисунке 13.25 приведены элементы насоса усилителя рулевого управления.
Снятие и установка контрольного клапана в сборе

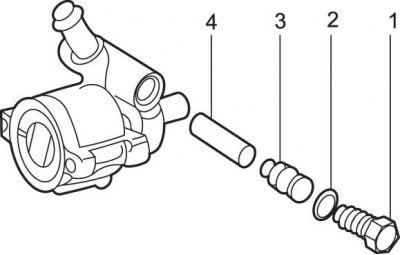

Рис. 13.26. Последовательность снятия контрольного клапана в сборе: 1 – резьбовая пробка; 2 – уплотнительное кольцо; 3 – контрольный клапан в сборе; 4 – пружина
1. Снимите детали в последовательности, показанной на рисунке 13.26.
Установите детали в обратной последовательности, показанной на рисунке 13.26.
Затяните резьбовую пробку контрольного клапана моментом до 75 Н·м.
Снятие и установка приводного вала и/или шарикового подшипника
Снятие

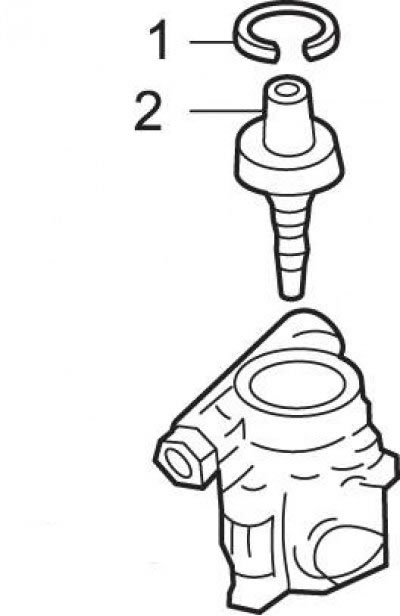

Рис. 13.27. Снятие приводного вала и/или шарикового подшипника: 1 – стопорное кольцо; 2 – приводной вал
1. С помощью соответствующих плоскогубцев для стопорных колец снимите стопорное кольцо 1 (рис. 13.27).
2. Снимите приводной вал 2 и подшипник из корпуса насоса.

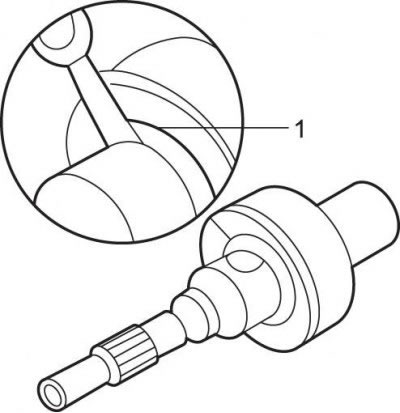

Рис. 13.28. Использование щупа (1) для измерения зазора между выступом приводного вала и внутренним кольцом подшипника
3. Если имеется зазор между выступом приводного вала и внутренним кольцом подшипника, перед снятием подшипника измерьте его (рис. 13.28).

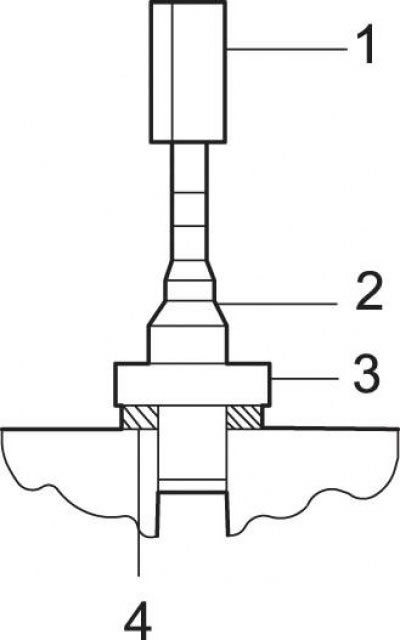

Рис. 13.29. Выпрессовка вала насоса из подшипника: 1 – пресс; 2 – вал насоса; 3 – подшипник; 4 – оправка, соответствующая диаметру внутреннего кольца подшипника
Информация доступна на портале [autoinstruction]
4. Опирая подшипник на внутреннее кольцо, выпрессуйте вал из подшипника (рис. 13.29).
Установка
1. Установите подшипник на приводной вал. Обратите внимание на положение большого выступа, чтобы правильно расположить разрез стопорного кольца.
2. Плавно вставьте узел приводного вала в корпус насоса, поворачивая приводной вал так, чтобы шлицы вала вошли в шлицы ротора.
3. Установите подшипник до упора в корпус.

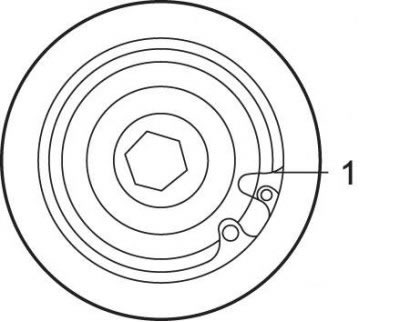

Рис. 13.30. Положение разреза (1) при установке стопорного кольца
4. Установите стопорное кольцо изогнутой стороной наружу (рис. 13.30).
Снятие и установка уплотнения приводного вала насоса
Снятие

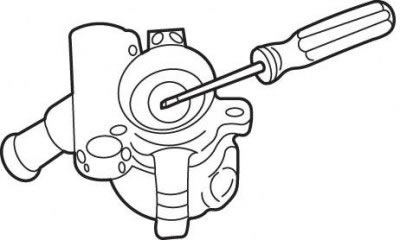

Рис. 13.31. Использование отвертки для извлечения уплотнения приводного вала насоса
1. Лезвием отвертки, как рычагом, извлеките уплотнение приводного вала из корпуса насоса (рис. 13.31).
Установка

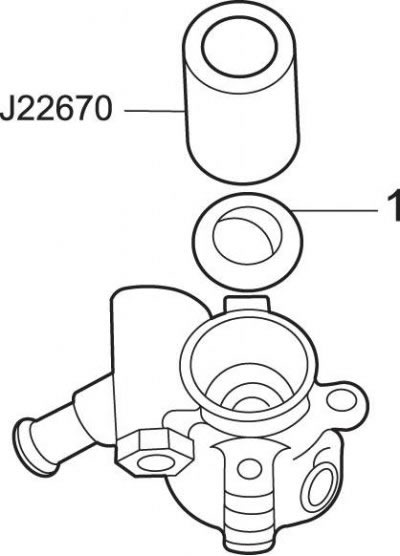

Рис. 13.32. Использование приспособления J22670 для установки уплотнения (1) приводного вала
1. С помощью втулки соответствующего диаметра или приспособления J22670 установите до упора уплотнение приводного вала (рис. 13.32).
Снятие и установка вращающихся деталей
Снятие

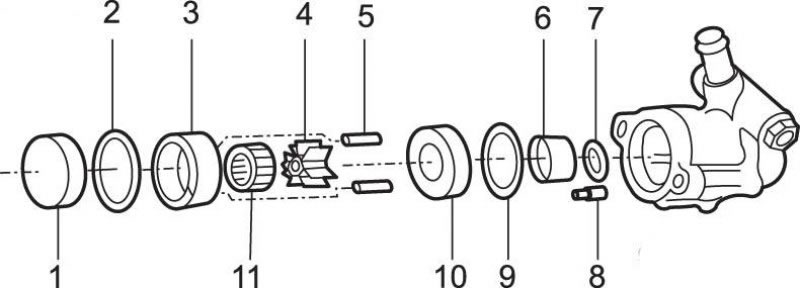

Рис. 13.33. Вращающиеся элементы насоса усилителя рулевого управления: 1 – упорная пластина в сборе; 2 – уплотнительное кольцо; 3 – насосное кольцо; 4 – лопасть (десять); 5 – установочный штифт насосного кольца; 6 – пружина нажимного диска; 7 – уплотнительное кольцо; 8 – уплотнительное кольцо; 9 – установочный штифт; 10 – нажимной диск; 11 – ротор
Вращающиеся элементы насоса усилителя рулевого управления показаны на рисунке 13.33.

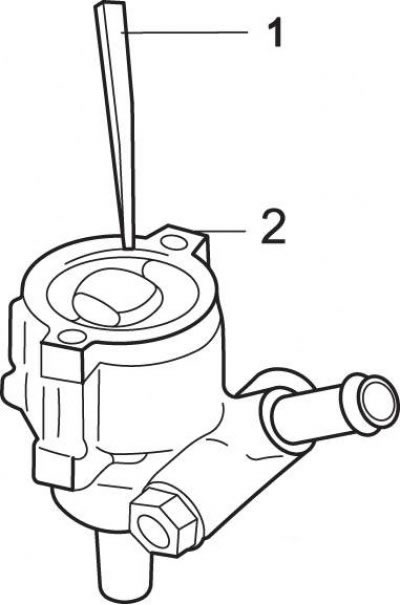

Рис. 13.34. Использование пробойника (1) для снятия стопорного кольца (2)
1. Снимите стопорное кольцо (рис. 13.34).

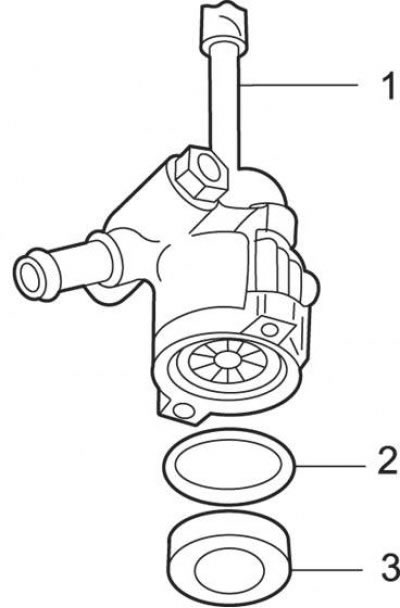

Рис. 13.35. Снятие упорной пластины: 1 – стальной пруток или пробойник; 2 – уплотнительное кольцо; 3 – упорная пластина
2. С помощью стального прутка или пробойника подходящего диаметра нажмите на ступицу нажимного диска со стороны приводного вала и снимите упорную пластину (рис. 13.35).
3. Снимите уплотнительное кольцо 2 и остальные вращающиеся детали из корпуса насоса. Для снятия нажимного диска, возможно, потребуется использование пресса.
4. Снимите уплотнительное кольцо с втулки в сборе, выбросите его.
Установка

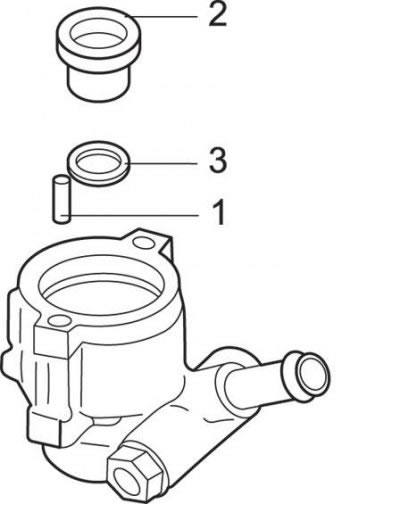

Рис. 13.36. Установка в корпус установочного штифта (1), уплотнительного кольца (3) во втулку и пружины нажимного диска (2)
1. Смажьте новое уплотнительное кольцо и вставьте его во втулку в сборе (рис. 13.36).
2. Вставьте установочный штифт в корпус.
3. Вставьте в корпус пружину поверх втулки в сборе.
4. Смажьте уплотнительное кольцо и вставьте его на нажимной диск.

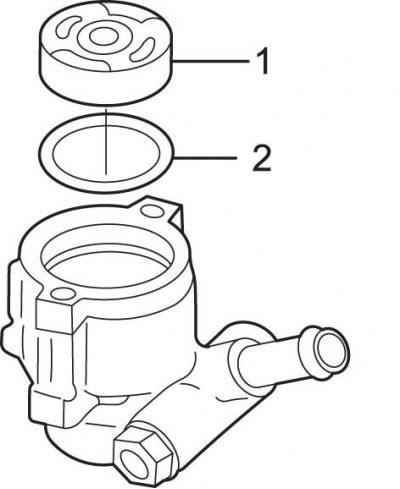

Рис. 13.37. Установка в корпус уплотнительного кольца (2) и нажимного диска (2)
5. Расположите верх нажимного диска непосредственно над отверстием установочного штифта в диске (рис. 13.37). Это поможет совместить отверстие с установочным штифтом.
6. Установите нажимной диск в корпус. Убедитесь, что установочный штифт и отверстие в нажимном диске правильно совмещены.
7. Установите два установочных штифта для насосного кольца отверстия в нажимном диске и плавно установите насосное кольцо на эти два штифта. Убедитесь, что метки на насосном кольце направлены вверх.

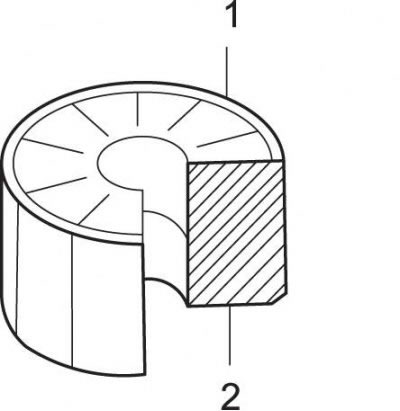

Рис. 13.38. Установка ротора (1) в корпус, при этом расточенное отверстие (2) должно располагаться со стороны приводного вала
8. Установите ротор расточенным отверстием в сторону конца приводного вала и вставьте десять лопастей (рис. 13.38).
9. Смажьте уплотнительное кольцо и вставьте его в корпус.

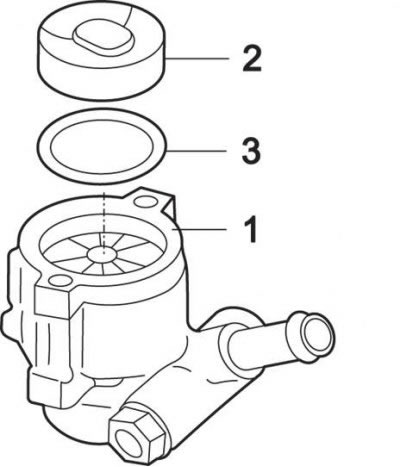

Рис. 13.39. Установка уплотнения и упорной пластины: 1 – метки на насосном кольце (направлены вверх); 2 – отверстие в упорной пластине; 3 – уплотнительное кольцо
10. Установите опорную пластину, убедившись, что углубления в опорной пластине совмещены с отверстиями для болтов в корпусе и опорная пластина соединяет установочные штифты насосного кольца (рис. 13.39).
11. С помощью пресса вдавите опорную пластину так, чтобы можно было установить стопорное кольцо.

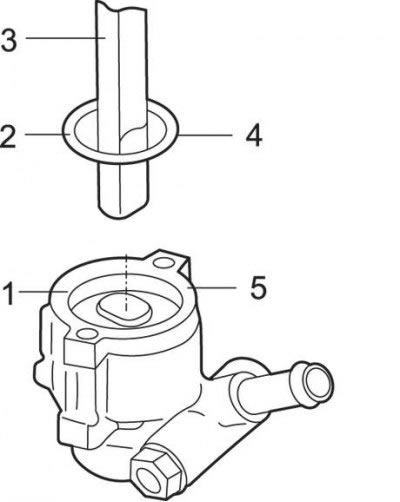

Рис. 13.40. Установка стопорного кольца: 1 – входное отверстие; 2 – стопорное кольцо; 3 – инструмент для нажатия; 4 – разрез стопорного кольца; 5 – отверстие для болта
12. Установите стопорное кольцо таким образом, чтобы его разрез был отцентрирован с отверстием для болта в корпусе, находящемся ближе всех к входному отверстию (рис. 13.40).
Снятие и установка втулки в сборе
Снятие

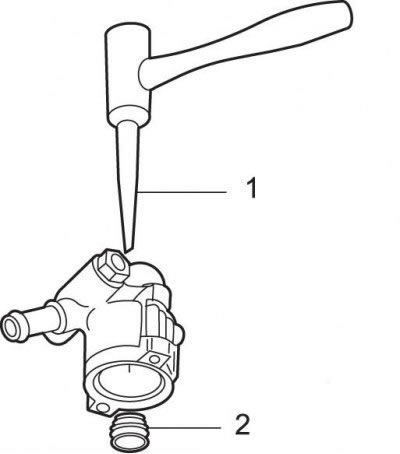

Рис. 13.41. Использование зубила (1) для снятия втулки в сборе (2)
1. С помощью зубила снимите втулку в сборе со стороны приводного вала корпуса (рис. 13.41).
Установка

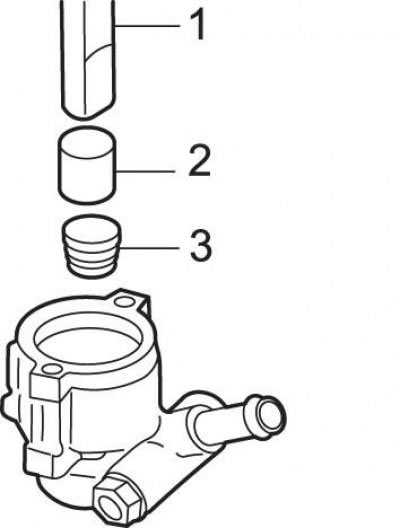

Рис. 13.42. Использование подходящего инструмента (1) втулки соответствующего диаметра (2) для вдавливания втулки (3) в корпус
1. С помощью подходящего инструмента и втулки соответствующего диаметра вдавите втулку в сборе в корпус со стороны нажимного диска (рис. 13.42).
2. Убедитесь, что втулка в сборе полностью установилась в корпусе.
Снятие и установка возвратной трубки
Снятие
1. Подходящей пробкой закройте возвратную трубу, чтобы при входе в насос в нее не попали стружки.

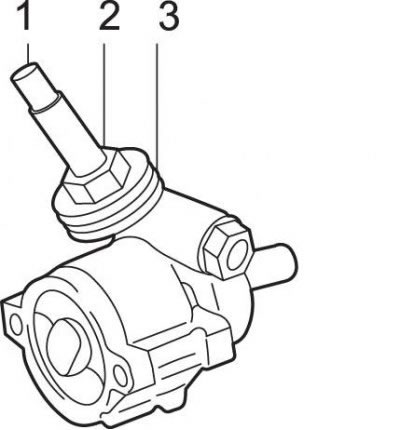

Рис. 13.43. Использование вентиля длиной 140 мм и диаметром 12 мм (1), шайбы диаметром 12 мм (3) и гайки (2) для снятия возвратной трубки
2. С помощью вентиля длиной 140 мм и диаметром 12 мм, шайбы диаметром 12 мм и гайки снимите поврежденную возвратную трубу (рис. 13.43).
Установка

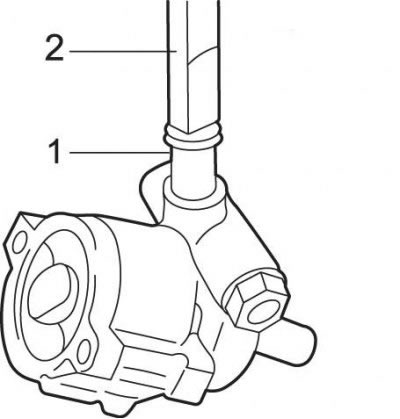

Рис. 13.44. Использование подходящего инструмента (1) для установки возвратной трубки (2)
1. Смажьте конец новой возвратной трубки «Растворителем-75559» и «Локтитомадгезивом-290» и с помощью подходящего инструмента установите возвратную трубку в корпус (рис. 13.44).
