Рис. 3.173. Снятие хомута чехла внутреннего шарнира
Используя отвертку, снимите хомуты чехла внутреннего шарнира (рис. 3.173).
Снимите чехол внутреннего шарнира.

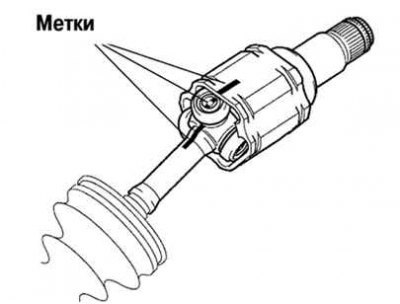

Рис. 3.174. Нанесение монтажных меток на трипод, вал и корпус шарнира
Нанесите монтажные метки на трипод, вал и корпус шарнира (рис. 3.174).
Внимание! Не делайте метки керном или зубилом.
Снимите корпус внутреннего шарнира с вала.
Используя расширитель стопорного кольца, снимите стопорное кольцо вала.
Нанесите монтажные метки на трипод и вал.
Внимание! Не делайте метки керном или зубилом.
Рис. 3.175. Снятие трипода в сборе с вала
Используя латунный стержень и молоток, снимите трипод в сборе с вала (рис. 3.175).
Внимание! Не наносите удары по роликам.
