Установите первый буфер педали сцепления.
Установите накладку педали сцепления.
Установите крышку пружины.
Установите втулку сервопривода педали сцепления. Перед установкой нанесите консистентную смазку на внутреннюю часть новой втулки.

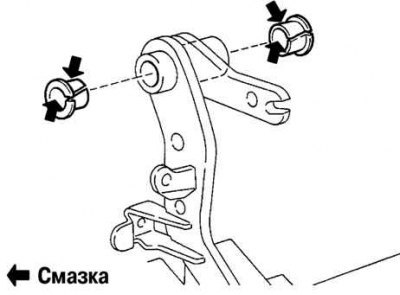

Рис. 3.16. Установка втулок педали сцепления
Нанесите консистентную смазку на обе поверхности двух новых втулок педали сцепления и установите их в отверстие педали (рис. 3.16).
Установите педаль сцепления в сборе в кронштейн педали сцепления и закрепите болтом и гайкой.
Момент затяжки: 36.8 Н·м.

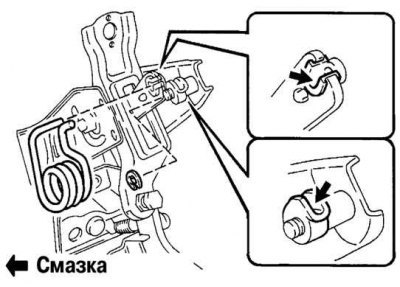

Рис. 3.17. Установка пружины сжатия
(Оригинал найдёте на этом ресурсе: AutoInstruction.ru)
Нанесите консистентную смазку на поверхности контакта втулки и пружины сжатия. Используя острогубцы, установите E-образное кольцо и поставьте на место пружину сжатия седла сервомеханизма (рис. 3.17).
Установите педаль сцепления в сборе и закрепите болтом и двумя гайками.
Момент затяжки:
- болт: 19,1 Н·м;
- гайка: 11,8 Н·м.
Подключите разъем выключателя сцепления.

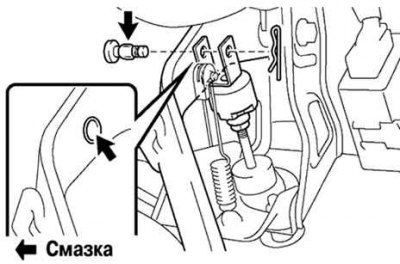

Рис. 3.18. Установка вилки толкателя главного цилиндра сцепления
Нанесите консистентную смазку на поверхности контакта штифта и отверстия втулки вилки толкателя главного цилиндра сцепления. Соедините вилку с педалью сцепления штифтом. Установите на штифт зажим (рис. 3.18).
Установите верхнюю часть приборной панели.
Установите блок комбинации приборов.
Установите панель отделки комбинации приборов.
Проверьте и отрегулируйте педаль сцепления.
