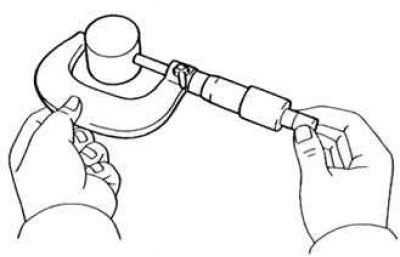

Рис. 2.90. Проверка диаметра толкателя с помощью микрометра
Микрометром измерьте диаметр толкателя (рис. 2.90).
Диаметр толкателя – 30,966–30,976 мм.
Произведите вычисление путем вычитания значения диаметра толкателя из значения диаметра расточки под толкатель в корпусе головки и определите зазор.
Стандартный зазор – 0,033–0,059 мм.
Предельный зазор – 0,079 мм.
Если зазор превышает максимально допустимый, замените толкатель. При необходимости замените головку блока цилиндров.

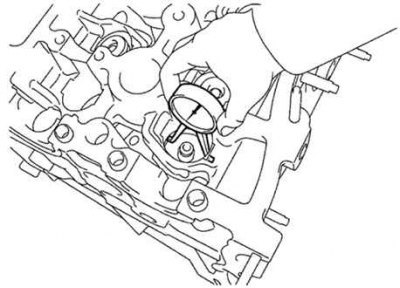

Рис. 2.91. Измерение диаметра расточки толкателя с помощью нутрометра
Проверьте толкатели и расточки под толкатели в корпусе головки блока цилиндров. С помощью нутромера измерьте диаметры расточек под толкатели в головке блока цилиндров (рис. 2.91).
Диаметр расточки – 31,000–31,025 мм.
Предел коробления – 0,7 мм.
Проверьте коробление контактной поверхности выпускного коллектора. Если величина коробления превышает максимально допустимую, замените коллектор.
