- №1 - 30 Н·м (301 кг·cм);
- №2 - 30 Н·м (301 кг·cм);
- №3 - 9 Н·м (92 кг·cм).

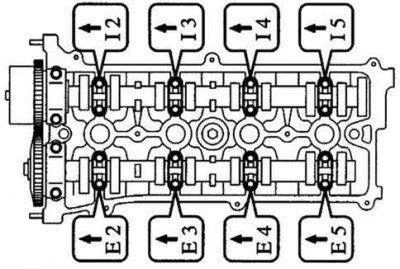

Рис. 2.86. Установка крышек подшипников распределительных валов
Внимание! Не поворачивайте распределительный вал.
Внимание! Снимите крышки подшипников. Измерьте ширину деформированных пластиковых калибров в наиболее широкой части и вычислите люфт.
Радиальный люфт
Стандартный (впуск):
- шейка №1–0,007–0,038 мм;
- остальные - 0,025–0,062 мм.
Стандартный (выпуск):
- шейка №1–0,015–0,054 мм;
- остальные - 0,025–0,062 мм.
Предельный:
- шейка №1–0,070 мм;
- остальные - 0,100 мм.
Если люфт больше предельного, замените распределительный вал. При необходимости замените крышки подшипников и головку блока цилиндров.
Удалите остатки пластиковых калибров. При необходимости замените подшипник передней опоры.
Примечание. Используйте вкладыши одной размерной группы, указанной на подшипнике и головке блока цилиндров.
Диаметр постели подшипника:
- метка «1» - 40,000–40,008 мм;
- метка «2» - 40,009–40,017 мм;
- метка «3» - 40,018–40,025 мм.
Диаметр шейки распределительного вала – 35,971–35,985 мм.
Толщина вкладыша:
- метка «1» - 2,000–2,004 мм;
- метка «2» - 2,005–2,008 мм;
- метка «3» - 2,009–2,012 мм.
