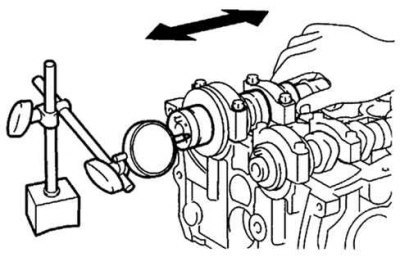

Рис. 2.85. Проверка осевого люфта распределительного вала
Установите распределительные валы. Индикатором измерьте осевой люфт, перемещая распределительный вал вперед-назад (рис. 2.85).
Номинальный люфт:
- впуск - 0,040–0,095 мм;
- выпуск - 0,080–0,135 мм.
Предельный зазор:
- впуск. - 0,11 мм;
- выпуск - 0,15 мм.
Если осевой люфт больше максимально допустимого, замените распределительный вал. Если необходимо, замените крышки подшипников и головку блока цилиндров.
